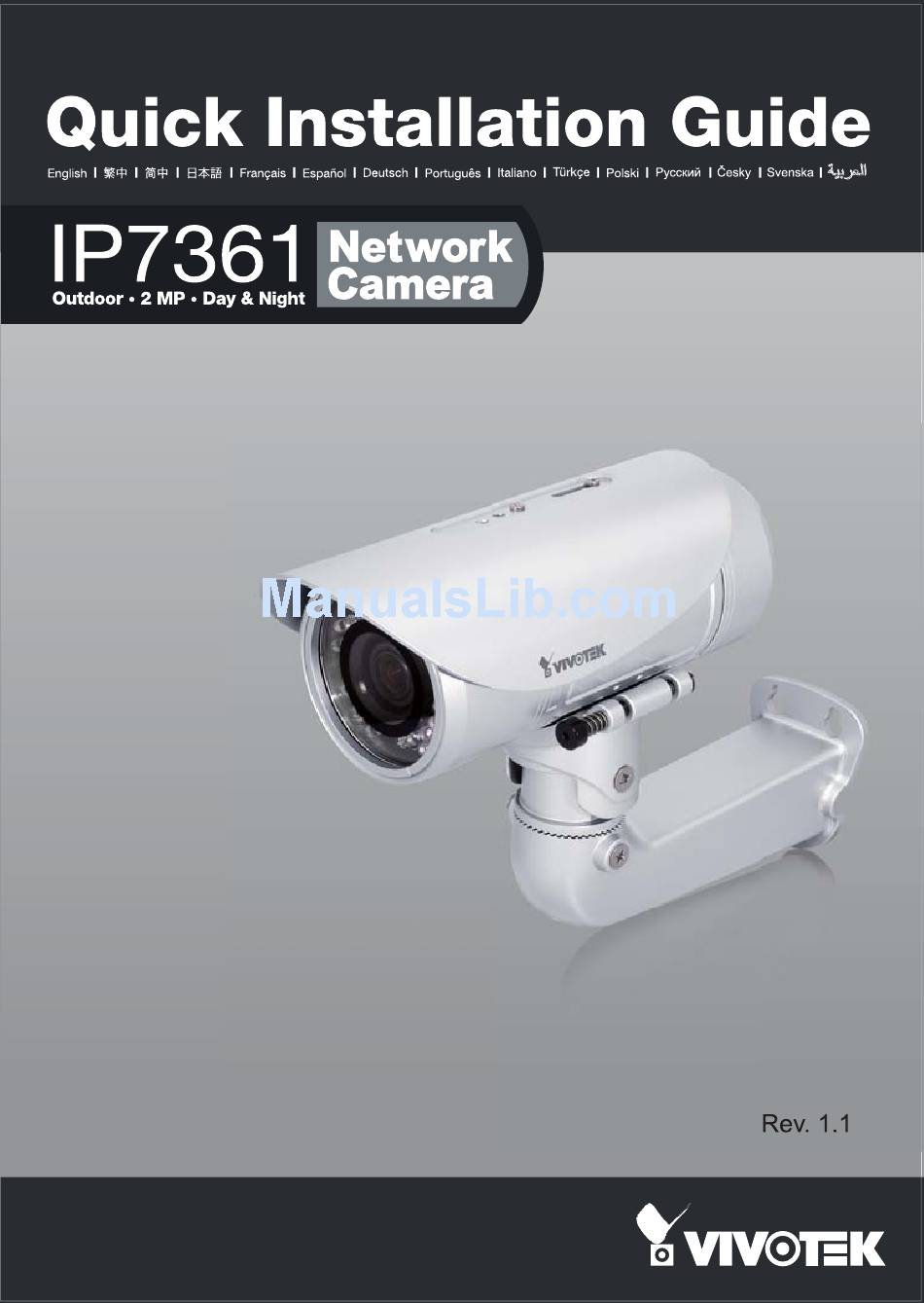

Vivotek IP7361 Quick Installation Manual
Hide thumbs
Also See for IP7361
:
Specification
(2 pages)
,
User manual
(170 pages)
,
Quick installation manual
(15 pages)
1
2
3
4
5
6
7
8
9
10
11
12
13
page
of
13
Go
/
13
Bookmarks
Advertisement
Quick Links
Download this manual
See also:
User Manual
,
Quick Installation Manual
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Related Manuals for Vivotek IP7361
Security Camera Vivotek IP7361 User Manual
Outdoor 2 megapixel day & night network camera (170 pages)
Security Camera Vivotek IP7361 Quick Installation Manual
Network camera outdoor 2mp (15 pages)
Security Camera Vivotek IP7361 Specification
Network bullet camera (2 pages)
Security Camera Vivotek Bullet Network Camera IP7330 User Manual
Outdoor day/night weather proof (118 pages)
Security Camera Vivotek IP7330 User Manual
Outdoor day/night weather proof (114 pages)
Security Camera Vivotek IP7330 Specifications
Bullet network camera outdoor day&night weather-proof (2 pages)
Security Camera Vivotek IP7330 Quick Installation Manual
(11 pages)
Security Camera Vivotek IP7135 User Manual
3ggp/isma (67 pages)
Security Camera Vivotek IP7151 Quick Installation Manual
Progressive scan ccd (12 pages)
Security Camera Vivotek IP7142 Quick Installation Manual
Outdoor day/night wide range dynamic range network camera (11 pages)
Security Camera Vivotek IP7132 User Manual
3gpp network camera (77 pages)
Security Camera Vivotek IP7130 Quick Installation Manual
(10 pages)
Security Camera Vivotek IP7133 Quick Installation Manual
Network camera (8 pages)
Security Camera Vivotek IP7133 Quick Installaion Manual
(8 pages)
Security Camera Vivotek IP7160 User Manual
2-megapixel tamper detection (149 pages)
Security Camera Vivotek IP7251 User Manual
(109 pages)
Summary of Contents for Vivotek IP7361
Page 2
安装警告 如果网络摄像头冒烟或有异常气味, 工作温度请参考用户手册。 请立即关闭。 如果发生上述情况请联系您的经 销商。 闪电时不要接触网络摄像头。 切勿将网络摄像头放置在不稳定的表 面上。 切勿使网络摄像头坠落。 切勿在网络摄像头中插入任何物体, 如针状物等。 SC-25...
Page 3
检查包装内容 遮光板 IP7361附加RJ45缆线 RJ45 壁挂脚架 RJ45缆线的防水接头 校正贴纸/防潮包 电源适配器 防水接头(备用) 软件CD 快速安装向导 保修卡 SC-26...
Page 4
物理描述 镜头 红外线LED 光线传感器 SD/SDHC卡插槽 标准I/O接线端子 重置按钮 状态LED指示灯 电源线插槽 RJ45缆线 SC-27...
Page 5
硬件安装 1. 将校正贴纸固定在墙壁上。在墙面上钻四个孔洞。然后将塑胶锚钉敲入导孔中,并以随附的螺丝 锁附挂版。 2. 以两个螺丝将ㄇ型支架锁附至网路摄影机侧边。 3. 将RJ45缆线穿过壁挂脚架前端开口。(如欲外接诸如感应器或警报等装置,请参考下页的组装步 骤) 4. 打开镜头盖。 5. 推弹簧卡榫,并将支架勾入壁挂脚架的沟槽中。 6. 将脚架另一侧的两个螺丝锁紧。 7. 将脚架挂于挂版上。 8. 以随附的螺丝固定壁挂脚架。 9. 调整脚架的方向,瞄准欲拍摄的区域。 SC-28...
Page 6
防水接头 防水接头组件 针脚定义 电源+12V 数字输出 螺母(A) 数字输入 密封塞(B) 接地 AC 24V 密封塞条(C) AC 24V 外罩(D) RS485 + 密封螺母(E) RS485 - 外部麦克风输入 接地 音频输出 接地 组装步骤 1. 如上所示,将防水接头组件拆卸成(A) ~ (E)。 2. 打开网路摄影机的背盖。 3. 移除网路摄影机底部的橡胶,并锁紧螺母(A)。 4. 如需额外供电给外部装置,如下图所示,请将电源线穿过壁挂脚架及防水接头(E --> D --> B --> A)。然后将电源线连上插孔。注意:在密封塞(B)上有7个导孔,最大且侧边有缝隙的孔为电源线专...
Page 7
组装线缆 RJ45线缆接头 RJ45线缆尺寸(单位:mm) 防水接头组件 密封螺母(A) 密封塞(B) 螺母(C) 外罩(D) 垫片(E) 组装步骤 将外罩嵌入螺母。 将密封塞嵌入外罩。 准备一条以太网线缆并撕除 部分外鞘。 建议线缆规格:24AWG (0.51mm) 将撕除部分外鞘的以太网线 将RJ45插头推入外罩,然后 用RJ45插头钳住缆线。 缆穿过密封螺母与外罩。 旋紧密封螺母。 连接乙太网路缆线与RJ45缆线,并将接头锁紧。 将垫片贴合至外罩前端。 SC-30...
Page 8
网络连线 以太网供电(PoE) 使用支持PoE的交换机时 该摄像头支持PoE,允许电力和数据通过以太网线缆进行传输。参阅下图,通过以太网线缆将摄像 头与PoE交换机相连接。 PoE交换机 使用非PoE交换机时 使用PoE馈电器(可选)连接摄像头和非PoE交换机。 PoE馈电器 (可选) 非PoE交换机 SC-31...
Page 9
2. 程序将会对您的网络环境进行分析。分析完网络后,请单击“下一步”按钮以继续运 行程序。 Installation Wizard 2 3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。 4. 搜索完毕后将弹出主安装窗口。单击与产品底部卷标相对应的MAC序号,将Internet Explorer连接至网络摄像头。 0002D17151CD 00-02-D1-07-25-8A 192.168.5.151 IP7361 Model No.: IP7361 0002D17151CD P/N: 100043690G EAN: 4712123671550 Q 'ty: S/N: 0002D17151CD F /W Ver.: 0100d CARTO N O F NO . MADE IN TAIWAN...
Page 10
准备使用 1. 从网上访问该网络摄像头。 2. 通过网络浏览器或录制软件撷取视频。 有关摄像头配置的更多信息,请参阅软件CD上的用户指南。 3. 拧 松 缩 放 控 制 器 以 调 整 缩 放 倍 数 。 完 成 后,拧紧缩放控制器。 4. 拧 松 焦 点 控 制 器 以 调 整 焦 距 范 围 。 完 成 后,拧紧焦点控制器。...
Page 11
5. 旋紧镜头盖。 6. 打开后盖。 7. 撕开铝箔真空袋并取出防潮包。将随附的防潮包黏贴在背盖的内侧,然后锁紧背盖。 (若您在安装后开启背盖,请更换新的防潮包。) 注意 如果您希望在户外环境中使用随机提供的遮阳板,请按照以下步骤安装: 1. 拧紧随附的两个螺钉。 2. 将随附的遮光板装到网络摄像头上,并将其滑入理想位置。 3. 使用随附的两个螺钉固定遮光板。 SC-34...
Page 12
配件 VIVOTEK也为下列图中的各式应用提供配件。请至VIVOTEK官方网站,以获取更多购买 讯息。 圆柱式安装支架 角落式安装支架 红外线照明(距离 30m, 60° ) 内建20组LED (距离 25m, 35° ) 此距离 30m, 60° 的红外线照明,可延伸网络摄影机的涵盖范围,并降低撷取影像周围的 光晕效应。 SC-35...
