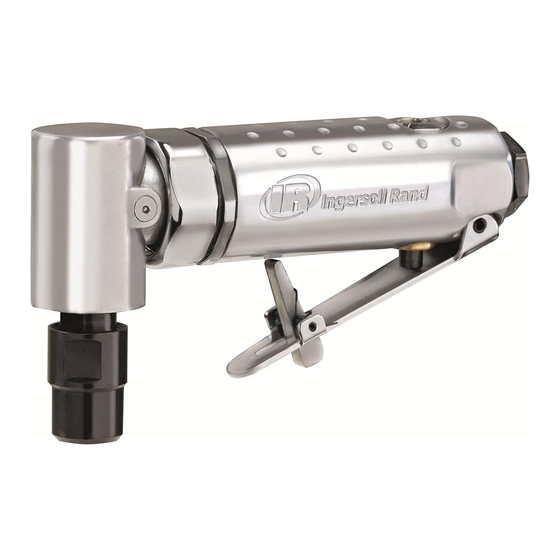

Air Die Grinder
301, 307A, 308A, 3102, 3107G
and 3108
Product Information
Technische Produktdaten
Produktspecifikationer
Especificaciones del producto
Spécifications du produit
Tuote-erittely
Specifiche prodotto
Produktspesifikasjoner
Productspecificaties
Especificações do Produto
Produktspecifikationer
Προδιαγραφές προϊόντος
Save These Instructions
Form 16573487
Specifikace výrobku
Toote spetsifikatsioon
A termék jellemzői
Gaminio techniniai duomenys
Ierices specifikacijas
Dane techniczne narzędzia
Rozmiar
Špecifikácie produktu
Specifikacije izdelka
Технические характеристики
изделия
Edition 3
August 2005
Advertisement
Table of Contents
Related Manuals for Ingersoll-Rand 301
Summary of Contents for Ingersoll-Rand 301
- Page 1 Form 16573487 Edition 3 August 2005 Air Die Grinder 301, 307A, 308A, 3102, 3107G and 3108 Product Information Technische Produktdaten Specifikace výrobku Produktspecifikationer Toote spetsifikatsioon Especificaciones del producto A termék jellemzői Spécifications du produit Gaminio techniniai duomenys Tuote-erittely Ierices specifikacijas Specifiche prodotto Dane techniczne narzędzia...
- Page 2 PMAX PMAX (Dwg. 16573164) I-R # - NPT I-R # - BS inch (mm) I-R # I-R # I-R # C241-810 C28241-810-B 3/8 (10) MSCF32 Form 16573487-Edition 3...
-
Page 3: Product Safety Information
Product Safety Information Intended Use: These die grinders are designed for grinding, porting, polishing, de-burring, and breaking sharp edges. For additional information refer to Air Die Grinder Product Safety Information Manual Form 04580288. Manuals can be downloaded from www.irtools.com. Product Specifications Free Speed Collet Size Model(s) -
Page 4: Parts And Maintenance
The original language of this manual is English. Tool repair and maintenance should only be carried out by an authorized Service Center. Refer all communications to the nearest Ingersoll-Rand Office or Distributor. Form 16573487-Edition 3... -
Page 5: Technische Produktdaten
Hinweise zur Produktsicherheit Vorgesehene Verwendung: Diese Werkzeugschleifmaschinen können zum Schleifen, Glätten, Polieren, Entgraten und Abrunden scharfer Kanten eingesetzt werden. Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druckluft- Schlagbohrer 04580288. Handbücher können von www.irtools.com heruntergeladen werden. Technische Produktdaten Freie Drehzahl Spannfutter Modell (e) Grifftyp... - Page 6 Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt der Wiederverwertung zuzuführen. Die Originalsprache dieses Handbuchs ist Englisch. Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt werden. Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten Fachhandel. Form 16573487-Edition 3...
- Page 7 Produktsikkerhedsinformation Anvendelsesområder: Disse skærende slibemaskiner er designet til slibning, portning, pudsning, afgratning og knusning af skarpe kanter. For yderligere information henvises der til produktsikkerhedsinformationen til Trykluftsnøglen i vejledning 04580288. Vejledningerne kan hentes ned fra www.irtools.com. Specifikationer Spændepatronens Fri hastighed størrelse Model (ler) Håndtagstype o/min.
- Page 8 Installation og smøring Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti- piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.
-
Page 9: Especificaciones
Información de seguridad sobre el producto Uso indicado: Estas amoladoras de matrices están diseñadas para amolar, perforar, pulir, desbarbar y romper aristas vivas. Para más información, consulte el Manual de información de seguridad de producto 04580288 Aprietatuercas neumático de percusión. Los manuales pueden descargarse en www.irtools.com. - Page 10 El idioma original de este manual es el inglés. Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de Servicio Autorizado. Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo. Form 16573487-Edition 3...
-
Page 11: Informations De Sécurité Du Produit
Informations de sécurité du produit Utilisation prévue: Ces meuleuses légères sont conçues pour le meulage général, le meulage des petits orifices, le polissage, l'ébavurage et le chanfreinage. Pour des informations complémentaires, reportezvous au manuel 04580288 d'information de sécurité du produit Clé pneumatique à chocs. Les manuels peuvent être téléchargés à... - Page 12 Ce manuel a été initialement rédigé en anglais. La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé. Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche. Form 16573487-Edition 3...
- Page 13 Tuotteen turvaohjeet Käyttötarkoitus: Nämä muottihiomakoneet on tarkoitettu hiontaan, aukkojen leikkaamiseen, kiillottamiseen, tylsyttämiseen ja terävien reunojen rikkomiseen. Katso lisätietoja iskuavaimen turvaohjekirjasta 04580288. Käyttöohjeita voi hakea Web-osoitteesta www.irtools.com. Erittelyt Vapaa nopeus Kiristysistukka Malli(t) Kahvan tyyppi tuumaa Linja 20,000 307A Linja 27,000 308A Linja 25,000 3102...
- Page 14 Asennus ja voitelu Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloaukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/-kohdista, ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää...
-
Page 15: Informazioni Sulla Sicurezza Del Prodotto
Informazioni sulla sicurezza del prodotto Destinazione d'uso: Queste fresatrici per stampi servono per eseguire lavori di molatura, lavorazione fori, lucidatura, sbavatura e smussatura dei bordi taglienti. Per ulteriori informazioni, vedasi Pistola pneumatica a mazza battente Manuale delle Informazioni sulla sicurezza del prodotto 04580288. I manuali possono essere scaricati da internet al sito www.irtools.com. - Page 16 La lingua originale di questo manuale è l'inglese. Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza Autorizzato. Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand. Form 16573487-Edition 3...
- Page 17 Produktspesifikasjoner Tiltenkt bruk: Disse presslipemakinene er designet til sliping, porting, pussing, avgrading og polering av skarpe kanter. For ytterligere informasjon henvises det til sikkerhetsinformasjonen i 04580288 -håndboken til Trykkluftsnøkkel. Håndbøker kan lastes ned fra www.irtools.com. Productspecificaties Spennhylse Fri hastighet størrelse Modell(er) Håndtakstype Tommer...
- Page 18 Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje og sortert etter materialer i gjenvinningsøyemed. Originalspråket for denne håndboken er engelsk. Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter. Henvendelser skal rettes til nærmeste Ingersoll-Rand- avdeling eller -forhandler. Form 16573487-Edition 3...
- Page 19 Productveiligheidsinformatie Bedoeld gebruik: Deze matrijzenslijpmachines zijn bedoeld voor slijpen, snijden, polijsten en het verwijderen van bramen en scherpe randen. Raadpleeg de productveiligheidshandleiding 04580288 van de pneumatische slagmoersleutel voor aanvullende informatie. Handleidingen kunnen worden gedownload vanaf www.irtools.com. Produktspesifikasjoner Onbelaste toerental Spanbekafmeting Model(len) Hendeltype inch...
- Page 20 De oorspronkelijke taal van deze handleiding is Engels. Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden uitgevoerd. Richt al uw communicatie tot het dichtsbijzijnde Ingersoll-Rand Kantoor ofWederkoper. Form 16573487-Edition 3...
-
Page 21: Informações De Segurança Do Produto
Informações de Segurança do Produto Utilização prevista: Estes rectificadores de matriz foram concebidos para rectificar, abrir orifícios, polir, eliminar rebarbas e partir bordas aguçadas. Para obter informações mais detalhadas, consulte o manual com as informações de segurança do produto da chave de percussão pneumática 04580288. Pode transferir manuais do seguinte endereço da Internet: www.irtools.com. - Page 22 O idioma original deste manual é o inglês. A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência Técnica Autorizado. Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll-Rand mais próximo. Form 16573487-Edition 3...
- Page 23 Produktsäkerhetsinformation Avsedd användning: Dessa chuckslipmaskiner är konstruerade för slipning, portning, polering, gradning och brytning av skarpa kanter. För mer information, se informationshandboken för produktsäkerhet 04580288 för slående mutterdragare. Handböcker kan laddas ner från www.irtools.com. Produktspecifikationer Spännhylsans Fri hastighet storlek Modell(er) Typ av handtag Linjär 20,000...
- Page 24 Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna sorteras för återvinning. Det ursprungliga språket för den här handboken är engelska. Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter. Alla förfrågningar bör ske till närmaste Ingersoll-Rand kontor eller distributör. Form 16573487-Edition 3...
- Page 25 Πληροφορίες ασφάλειας προϊόντος Προοριζόµενη χρήση: Αυτός ο τροχός διαµόρφωσης έχει σχεδιαστεί για τρόχισµα, διάνοιξη οπών, στίλβωση, απόξεση προεξοχών, και θραύση αιχµηρών άκρων. Για περισσότερες πληροφορίες ανατρέξτε στο Εγχειρίδιο πληροφοριών ασφάλειας προϊόντος 04580288 για Τροχό διαµόρφωσης αέρος. Η λήψη των εγχειριδίων µπορεί να γίνει από την ηλεκτρονική διεύθυνση www.irtools.com. Προδιαγραφές...
- Page 26 του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά υλικό για να mπορέσουν να ανακυκλωθούν. Το εγχειρίδιο αυτό συντάχτηκε στην αγγλική γλώσσα. Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτηµένο Κέντρο Συντήρησης. Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της Ingersoll-Rand Αναγνώριση προειδοποιητικού συµβόλου. Form 16573487-Edition 3...
-
Page 27: Specifikace Výrobku
Bezpečnostní informace k výrobku Účel použití: Tyto brusky byly navrženy k broušení, leštění, rozbrušování a srážení ostrých okrajů. Další informace naleznete v příručce Bezpečnostní instrukce k vzduchovým bruskám 04580288. Příručky si můžete stáhnout z webové adresy www.irtools.com. Specifikace výrobku Rychlost Velikost bez zatížení... - Page 28 Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit díly podle materiálu tak, aby mohly být recyklovány. Výchozím jazykem této příručky je angličtina. Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku. Veškeré dotazy směrujte na nejbližší kancelář Ingersoll-Rand nebo na distributora. Form 16573487-Edition 3...
- Page 29 Toitehaldussüsteem Ettenähtud kasutamine: Otslihvijad on ette nähtud lihvimiseks, tükeldamiseks, poleerimiseks, kraatide eemaldamiseks ja teravate servade murdmiseks. Lisateavet leiate pneumaatilise otslihvija ohutusteabe juhendist (Air Die Grinder Product Safety Information Manual Form 04580288). Teatmikke saab alla laadida aadressilt www.irtools.com. Toote spetsifikatsioon Vaba pöörlemiskiirus Tsangi mõõt Mudel(id) Käepideme tüüp...
- Page 30 Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida. Käesoleva juhendi originaalkeeleks on inglise keel. Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses. Lisateabe saamiseks pöörduge firma Ingersoll-Rand lähima büroo või edasimüüja poole. Form 16573487-Edition 3...
- Page 31 A termékre vonatkozó biztonsági információk Rendeltetés: Ezeket a csiszolókat csiszolásra, köszörülésre, polírozásra, sorjátlanításra és éles szegélyek lekerekítésére tervezték. További információt a sűrített levegős kézi lyukcsiszoló 04580288 jelű, biztonsági információkat tartalmazó kézikönyvében talál. A kézikönyvek letöltési címe: www.irtools.com. A termék jellemzői Üresjárási sebesség Tokmány méret Modellek...
- Page 32 Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az alkatrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani. Ezen kézikönyv eredetileg angol nyelven íródott. A szerszám javítását csak arra feljogosított szervizközpont végzheti. Közölnivalóit juttassa el a legközelebbi Ingersoll-Rand irodához vagy terjesztőhöz. Form 16573487-Edition 3...
- Page 33 Gaminio saugos informacija Paskirtis: Šie šlifuokliai skirti aštrioms briaunoms šlifuoti, jungti, poliruoti ir atplaišoms šalinti. Daugiau informacijos ieškokite pneumatinio šlifuoklio gaminio saugos informacijos instrukcijoje 04580288. Instrukcijas galite atsisiųsti iš svetainės www.irtools.com internete. Gaminio techniniai duomenys Lizdo Greitis tuščiąja eiga skersmuo Modelis(-iai) Rankenos tipas aps./min...
- Page 34 įmonei. Šios instrukcijos originalo kalba yra anglų. Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai. Visais klausimais kreipkitės į artimiausią Ingersoll-Rand atstovybę arba pardavėją. Form 16573487-Edition 3...
- Page 35 Iekārtas drošības informācija Paredzētais lietojums: Šīs slīpmašīnas ir paredzētas trīšanai, atveru veidošanai, slīpēšanai, atskabargu noņemšanai un asu malu nolīdzināšanai. Papildu informāciju meklējiet Pneimatiskās slīpmašīnas drošības informācijas rokasgrāmatā 04580288. Rokasgrāmatas var lejupielādēt no www.irtools.com. Ierīces specifikācijas Ātrums Patronas bez slodzes izmērs Modelis Roktura tips apgriezieni minūtē...
- Page 36 Kad darbarīka kalpošanas laiks beidzies, ieteicams darbarīku izjaukt pa sastāvdaļām, notīrīt smērvielas un detaļas sašķirot pēc materiāliem otrreizējai pārstrādei. Šīs rokasgrāmatas oriģinālā valoda ir angļu valoda. Darbarīka remontu un tehnisko apkopi vajadzētu veikt vienīgi sertificētā servisa centrā. Ar visiem jautājumiem griezieties tuvākajā Ingersoll-Rand birojā vai pie izplatītāja. Form 16573487-Edition 3...
- Page 37 Informacje dotyczące bezpieczeństwa obsługi narzędzia Przeznaczenie: Szlifierki przeznaczone są do szlifowania, fazowania, polerowania, usuwania i wygładzania ostrych krawędzi. Dodatkowe informacje zawiera instrukcja obsługi Air Die Grinder Product Safety Information Manual 04580288 (Informacje dotyczące bezpieczeństwa obsługi szlifierek na sprężone powietrze 04580288). Instrukcje obsługi można pobrać...
- Page 38 Niniejsza instrukcja obsługi została przetłumaczona z języka angielskiego. Naprawa i konserwacja narzędzia powinna być przeprowadzana tylko przez Autoryzowane Centrum Serwisowe. Wszelkie uwagi i pytania należy kierować do najbliższego biura lub dystrybutora firmy Ingersoll-Rand. Form 16573487-Edition 3...
- Page 39 Bezpečnostné informácie k výrobku Účel použitia: Tieto brúsky boli navrhnuté na brúsenie, delenie, leštenie, rozbrusovanie a zrážanie ostrých hrán. Ďalšie informácie nájdete v príručke Bezpečnostné inštrukcie pre vzduchové brúsky 04580288. Príručky si môžete stiahnut’ z webovej adresy www.irtools.com. Špecifikácie produktu Rýchlost’...
- Page 40 Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’ diely podľa materiálu tak, aby mohli byt’ recyklované. Pôvodným jazykom tejto príručky je angličtina. Oprava a údržba náradia by mala byt’ vykonávaná iba v autorizovanom servisnom stredisku. Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll-Rand alebo na distribútora. Form 16573487-Edition 3...
- Page 41 Informacije o varnosti izdelka Namen: Brusilni stroji so namenjeni brušenju, izdelavi odprtin, poliranju in odstranjevanju ostrih robov. Če želite več informacij, glejte priročnik za varno delo z brusilnim strojem 04580288. Priročnike lahko snamete s spletne strani www.irtools.com. Specifikacije izdelka Prosti tek Velikost puše Model (i) Vrsta ročaja...
- Page 42 Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po sestavnih surovinah, da ga bo mogoče reciklirati. Izvirni jezik tega priročnika je angleščina. Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center. Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja Ingersoll-Rand. Form 16573487-Edition 3...
- Page 43 Информация о безопасности изделия Предполагаемое использование: Данные шлифовальные машины предназначены шлифовки, сверления отверстий, полировки, удаления заусенцев и обрезания острых краев. Для получения подробной информации см. Руководство по безопасности пневматической шлифовальной машины, форма 04580288. Руководства можно загрузить с вэб-страницы www.irtools.com. Технические характеристики изделия Скорость...
- Page 44 рассортировать части по материалам, чтобы они могли быть переработаны. Оригинал этого руководства написан на английском языке. Ремонт и обслуживание инструмента должны осуществляться только уполномоченным сервисным центром. Все письма следует направлять в ближайший офис Ingersoll-Rand или дистрибьютору компании. Form 16573487-Edition 3...
-
Page 45: Declaration Of Conformity
Rectificadora (EL) ∆ηλώνουµε ότι µε δική µας ευθύνη το προϊόν: Κλειδι περιστροφής Model: 301, 307A, 308A, 3102, 3108 / Serial Number Range: SR05H ➞ XXXXX (FR) Modele: / No. Serie: (DE) Modell: / Serien-Nr.-Bereich: (IT) Modello: / Numeri di Serie: (ES) Modelo: / Gama de No. - Page 46 Szlifierki trzpieniowe (SK) Prehlasujeme na svoju zodpovednost’, že produkt: Brúsky (SL) Pod polno odgovornostjo izjavljamo, da se izdelek: Brusilni stroj Model: 301, 307A, 308A, 3102, 3107G, 3108 / Serial Number Range: SR05H ➞ XXXXX (CS) Model: / Výrobní číslo (ET) Mudel: / Seerianumbrite vahemik (HU) Modell: / Gyártási szám-tartomány (LT) Modeliai: / Serijos numeriai(LV) Modelis: / Sērijas numuru diapazons (PL) Model: / O numerach seryjnych...
