Page 1 Oscillating Tool Oscillerende værktøj Värähtelevä työkalu Oscillerende verktøy Oscillerande verktyg WX680...
Page 2 Original instructions Originalbetriebsanleitung Notice originale Istruzioni originali Manual original...

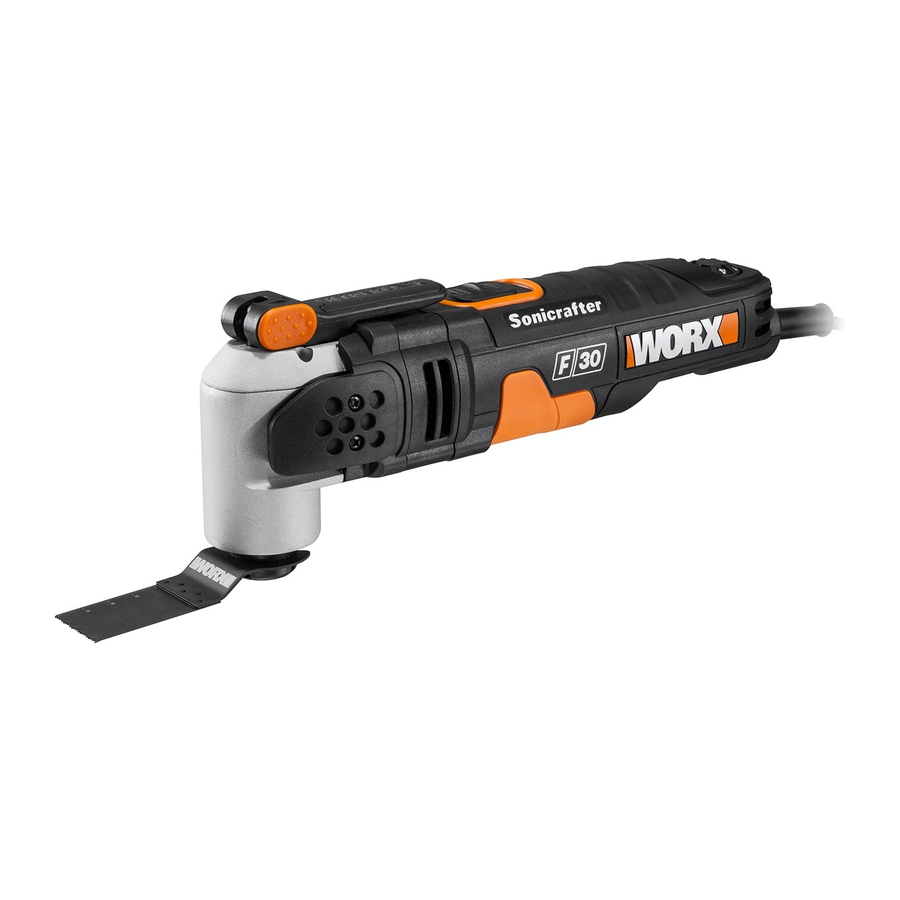

Page 6 HYPERLOCK™ ACCESSORY CLAMPING LEVER ON/OFF SWITCH VARIABLE SPEED DIAL CONSTANT SPEED ELECTRONICS VENTING SLOTS UNIVERSAL-FIT ACCESSORY INTERFACE* SMALLER FLANGE (FOR OTHER BRANDS’ SANDING PADS) FLANGE *Works with other oscillating tool brands’ accessories. The following compatible brands are trademarks owned by third parties which may be registered by their respective owners: Black &...
Page 7: Technical Data
TECHNICAL DATA Type Designation WX680 (6-designation of machinery, representative of high frequency oscillation tool) Rated voltage 230-240V~50Hz Rated power 350W Oscillations speed 11000-20000/min Protection class 1.3kg Tool weight (without power cable) NOISE INFORMATION A weighted sound pressure : 87dB(A) A weighted sound power : 98dB(A) &...
Page 8 WARNING: To be accurate, an estimation of exposure level in the actual conditions of use should also take account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle but not actually doing the job. This may significantly reduce the exposure level over the total working period.
Page 9 SAFETY INSTRUCTION FOR Accessories can become very hot CUTTING while working, presenting danger of burns! 1. Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory Make sure the tool is unplugged may contact hidden wiring. Cutting prior to changing accessories.
Page 10: Working Hints For Your Tool
OPERATING INSTRUCTIONS WORKING HINTS FOR YOUR TOOL NOTE: Before using the tool, read the instruction book carefully. If your power tool becomes too hot, especially when used at low speed, set the speed to INTENDED USE: maximum and run it with no load for 2-3 The power tool is intended for sawing and minutes to cool the motor.
Page 11: Environmental Protection
ENVIRONMENTAL PROTECTION Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your local authorities or retailer for recycling advice. PLUG REPLACEMENT ( ONLY FOR REWIRABLE PLUG OF UK & IRELAND ) If you need to replace the fitted plug then follow the instructions below.
Page 12 APPLICATION WARNING: The sawing teeth are very sharp. Do not touch during mounting and application. The workpiece must be clamped tightly before it is cut. Description Application Wood, plastic, fiberglass, Bi-Metal nails, non-ferrous metals, thin Metal/Wood End Cut Blade sheet metal, hardened fillers. Standard Wood End Wood, plastic, drywall.
Page 13: Declaration Of Conformity
Heavy pressure 50668 Köln does not increase the cut/removal rate – the accessory merely wears faster. Declare that the product, Description WORX Sonicrafter ® Type WX680 (6-designation of machinery, representative of high frequency oscillation tool) Function Sanding, sawing, rasping,...
Page 14 HYPERLOCK TILBEHØRS HÅNDTAG TÆND/SLUK-KNAP VARABEL HASTIGHEDSKONTROL KONSTANT FARTELEKTRONIK VENTILATIONSÅBNINGER UNIVERSALPASSENDE TILBEHØRSGRÆNSEFLADE* LILLE FLANGE FOR ANDRE FABRIKANTERS SLIBESÅLE FLANGE *Arbejder med andre fabrikanters vibrerende tilbehør. De følgende kompatible mærker er varemærker tilhørende tredje parts, som kan være registreret af deres respektive ejere: Black & Decker , Bosch , Chicago Electric ®...
Page 15: Tekniske Data
TEKNISKE DATA Type WX680 (6- udpegning af maskiner, repræsentant for Højfrekvens multifunktionsredskab) Nominel Spænding 230-240V~50Hz Nominel effekt 350W Udsvingningshastighed 11000-20000/min Isolationsklasse 1.3kg Værktøjets vægt (uden strømkabel) STØJINFORMATION A-vægtet lydtryksniveau : 87dB(A) A-vægtet lydeffektniveau : 98dB(A) & K 3.0dB(A) Bær høreværn, når lydtrykket er over 80dB(A) VIBRATIONSINFORMATION Den totale værdi for vibration (triax vektor sum) målt ifølge EN 60745:...
Page 16 ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade.
Page 17 SIKKERHEDSANVISNINGER Tilbehør kan blive meget varmt FOR SKÆRING under drift, og kan udgøre en risiko for forbrændinger! 1. Hold elværktøjet i de isolerede håndgreb, når du udfører opgaver, hvor værktøjet kan komme i kontakt Vær sikker på, at værktøjet er med skjulte elledninger eller sin frakoblet før skift af tilbehør.
Page 18 BETJENINGSVEJLEDNING lave hastigheder. Sørg altid for, at bladet er skarpt. BEMÆRK: Før du bruger dette værktøj, Sørg altid for, at arbejdsemnet holdes fast læs instruktionsbogen omhyggeligt. eller spændes fast for at forhindre, at det bevæges. BEREGNET ANVENDELSESOMRÅDE: Enhver bevægelse af materialet kan påvirke El-værktøjet er beregnet til savning og skærekvaliteten og slibningen.
Page 19 APPLICATION ADVARSEL: Savtænderne er meget skarpe. De må ikke berøres, når de monteres og er i brug. Arbejdsstykket skal fastspændes ordentlig før der saves. Bil. Navn Anvendelse Wood, plastic, fiberglass, Universal Metal/Træ nails, non-ferrous metals, thin Endeklinge sheet metal, hardened fillers. Standard Træ...
Page 20 Sav/Slib med en konstant bevægelse og et let Erklærer herved, at produktet tryk. Beskrivelse WORX Sonicrafter ® Et fast modtryk øger ikke slibeeffekten, Type WX680 (6- udpegning af slibepapiret slides kun hurtigere.
Page 21 HYPERLOCK™ ACCESSORY CLAMPING LEVER ON/OFF SWITCH VARIABLE SPEED DIAL JATKUVAN NOPEUDEN ELEKTRONIIKKA TUULETUSAUKOT YLEISKÄYTTÖINEN LISÄVARUSTEEN LIITÄNTÄ* PIENI LAIPPA MUIDEN TUOTEMERKKIEN HIOMALAIKOILLE LAIPPA *Toimii muiden värähtelevien työkalujen tuotemerkkien lisävarusteiden kanssa. Seuraavat yhteensopivat tuotemerkit ovat kolmansien osapuolten omistamia tavaramerkkejä, jotka ovat rekisteröity omistajilleen: Black & Decker , Bosch ®...
Page 22: Tekniset Tiedot
TEKNISET TIEDOT Tyyppi WX680 (6- koneen määritykset, esimerkki Suuritaajuuksinen monitoimityökalu ) Nimellisjännite 230-240V~50Hz nimellisteho 350W Värähtelynopeus 11000-20000/min Suojausluokka 1.3kg Työkalun paino (ilman virtajohtoa) MELUPÄÄSTÖT A-painotettu äänenpaine : 87dB(A) A-painotettu ääniteho : 98dB(A) & K 3.0dB(A) Käytä kuulosuojaimia, kun äänenpaine on yli 80dB(A) TÄRINÄTASOT EN 60745:n mukaiset kokonaistärinäarvot:...
Page 23 VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Tärinälle altistumisriskin vähentäminen. Käytä AINA teräviä talttoja, poria ja teriä Huolla tätä...
Page 24 KATKAISUN TURVAOHJE Lisävarusteet voivat tulla hyvin 1. Pitele konetta eristetyistä kuumiksi työskenneltäessä ja ne kädensijoista/tartuntapinnoista, kun voivat muodostaa palovammojen teet töitä, joissa terä saattaa osua vaaran! rakenteissa oleviin sähköjohtoihin tai koneen liitäntäjohtoon. Osuminen Varmista, että työkalu on irrotettu jännitteelliseen johtimeen tekee pistorasiasta ennen lisävarus- myös koneen paljaista metalliosista teiden vaihtamista.
Page 25 KÄYTTÖOHJEET pitkittynyttä käyttöä alhaisella nopeudella. Pidä terät aina terävinä. HUOMAUTUS: Lue ohjekirja huolellisesti Varmista aina, että työkappale on tiukasti kiinni sen ennen työkalun käyttöä. tahattoman liikahtamisen estämiseksi. Työstettävän materiaalin liikkuminen saattaa ASIANMUKAINEN KÄYTTÖ: vaikuttaa leikkaus- ja hiontatyön laatuun. Sähkötyökalu on tarkoitettu puuaineen, muovin, Käynnistä...
Page 26 KÄYTTÖ VAROITUS: Sahan hampaat ovat hyvin teräviä. Älä kosketa niitä terää asennettaessa äläkä käytön aikana. Työkappale on oltava tiukasti kiinnitetty ennen sen leikkaamista. Kuva Nimi Käyttökohde Puu, muovi, lasikuitu, naulat, Yleis-metalli/puu- muut kuin rautametallit, ohut loppuleikkausterä metallilevy, kovetetut täytteet Vakio-puu- Puu, muovi, laasti loppuleikkausterä...
Page 27 Irrota sahanterä, kierrä hieman 50668 Köln eteenpäin ja kiristä uudelleen. Leikkaa/hio jatkuvalla liikkeellä ja kevyellä Vakuutamme täten, että tuote paineella. Selostus WORX Sonicrafter ® Kova paine ei kasvata hiomatehoa, hiomapa- Tyyppi WX680 (6- koneen määritykset, peri vain kuluu nopeammin. esimerkki Suuritaajuuksinen monitoimi- työkalu)
Page 28 HYPERLOCK TILBEHØR-KLEMMESPAKE PÅ/AV BRYTER VARIABEL HASTIGHETSKONTROLL KONSTANT HASTIGHETSELEKTRONIKK VENTILASJONSSPALTER UNIVERSELT GRENSESNITT FOR TILBEHØR* LITEN FLENS FOR SLIPINGSPUTER FRA ANDRE MERKER FLENS *Fungerer sammen med tilbehør til oscillerende verktøy fra andre merker. Følgende kompatible merker er varemerker som eies av tredjeparter som kan være registrerte av sine respektive eiere: Black &...
Page 29: Technische Daten
TECHNISCHE DATEN Type WX680 (6- betegner maskin, angir Høyfrekvent multi-funksjonsverktøy) Merkespenning 230-240V~50Hz Merkeytelse 350W Svingningshastighet 11000-20000/min Beskyttelsesklasse 1.3kg Verktøyvekt (uten strømkabel) STØYINFORMASJON Belastning lydtrykk : 87dB(A) Belastning lydeffekt : 98dB(A) & K 3.0dB(A) Bruk hørselsvern når lydtrykket er over 80dB (A) VIBRASJONSINFORMASJON Totale vibrasjonsverdier satt i henhold til EN 60745: Vibrasjonutsendingsverdi a...
Page 30 redusere eksponeringsnivået betraktelig over hele arbeidsperioden. For å hjelpe til å minimere risikoen for vibrasjonseksponering. Bruk ALLTID skarpe meisler, driller og blad. Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig). Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.
Page 31 SIKKERHETSANVISNING FOR Tilbehør kan bli svært varmt mens KUTTING du arbeider, noe som utgjør en fare for forbrenning! 1. Hold verktøyet med en isolerende gripeoverflate når du utfører en operasjon der skjæreverktøyet kan Påse at verktøyet er frakoblet før komme i kontakt med skulte ledninger det skiftes tilbehør.
Page 32 BRUKSVEILEDNING fastspennes for å hindre bevegelser. En hver bevegelse av materialet kan påvirke MERK: Les nøye gjennom kvaliteten på kuttingen og slipefinishen. instruksjonsboka før du bruker verktøyet. Start opp verktøyet ditt før du begynner å jobbe, og skru det bare av etter at du er ferdig å jobbe. FORMÅLSMESSIG BRUK: Ikke start slipingen uten å...
Page 33 BRUKSOMRÅDER ADVARSEL: Sagtennene er svært skarpe. Må ikke berøres ved montering og bruk. Arbeidsstykket må festes stramt før det skjæres. Bilde Navn Bruksområde Tre, plast, fiberglass, negler, Universalt blad for ikke-jernholdige metaller, endeskjæring av metall/ tynne metallplater, stivnet treverk fyllmasse Standard blad for Tre, plast, gips endeskjæring av treverk...
Page 34 50668 Köln strammes til igjen. Skjær/slip med en konstant bevegelse og lett Erklærer at produktet trykk. Beskrivelse WORX Sonicrafter ® Sterkere trykking øker ikke slipemengden, men Type WX680 (6- betegner maskin, angir fører kun til en hurtigere slitasje av slipeskiven.
Page 35 HYPERLOCK FÄSTSPAK FÖR TILLBEHÖR PÅ/AV-KNAPP VARIABEL HASTIGHETSKONTROLL ELEKTRONIK FÖR KONSTANT HASTIGHET VENTILATIONSÖPPNINGAR UNIVERSELLT FÄSTGRÄNSSNITT FÖR TILLBEHÖR* LITEN FLANS FÖR SLIPDYNOR AV ANDRA FABRIKAT FLÄNS *Fungerar med andra tillbehör till oscillerande verktyg från andra tillverkare. Följande kompatibla märken är varumärken som ägs av tredje part, som kan registreras av sina respektive ägare: Black &...
Page 36: Teknisk Information
TEKNISK INFORMATION Type WX680 (6- maskinbeteckning, anger Multifunktionsverktyg för höga hastigheter) Spänning 230-240V~50Hz Effekt 350W Maskinens vikt 11000-20000/min Skyddsklass 1.3kg Maskinens vikt (utan elkabel) BULLERINFORMATION Uppmätt ljudtryck : 87dB(A) Uppmätt ljudstyrka : 98dB(A) & K 3.0dB(A) Använd hörselskydd när ljudtrycket är över 80dB(A) VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 60745:...
Page 37 VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.
Page 38 SÄKERHETSINSTRUKTION Tilbehør kan bli svært varmt mens FÖR SÅGNING du arbeider, noe som utgjør en fare for forbrenning! 1. Håll verktyget med isolerade greppytor när du utför ett arbete där Kontrollera att verktyget är sågverktyget kan komma i kontakt frånkopplat innan du byter tillbe- med dolda sladdar eller sin egen hör.
Page 39 BRUKSANVISNING Se alltid till att arbetsstycket hålls eller kläms fast ordentligt så att det inte kan röra sig. OBS: Innan du använder verktyget, läs Alla rörelser hos materialet kan påverka noga igenom bruksanvisningen. kvaliteten hos sågningen eller finishen efter slipningen. ÄNDAMÅLSENLIG ANVÄNDNING: Starta verktyget innan arbetet börjar och stäng Elverktyget är avsett för sågning och kapning...
Page 40 BRUKSOMRÅDER VARNING: Sågklingan har skarpa tänder. Berör inte tänderna vid montering eller under användning. Arbetsstycket måste klämmas fast ordentligt innan det skärs. Bild Namn Användning Trä, plast, fiberglas, spik, Universaländsågblad för icke järnhaltiga metaller, metall/trä tunn bleckplåt, härdade fyllningsmaterial Normalt ändsågblad Trä, plast, gips för trä...
Page 41: Deklaration Om Överensstämmelse
Affärspersonalen kan också hjälpa dig och ge 50668 Köln dig råd. förklarar att denna produkt, OBS: Vid isågning och sågning med lätt Beskrivning WORX Sonicrafter ® pendlingsrörelse bör tillfredsställande Type WX680(6 – maskinbeteckning, avlägsnande av spän säkerställas. anger Multifunktionsverktyg för höga Sågklingan håller längre vid jämnt slitage.
