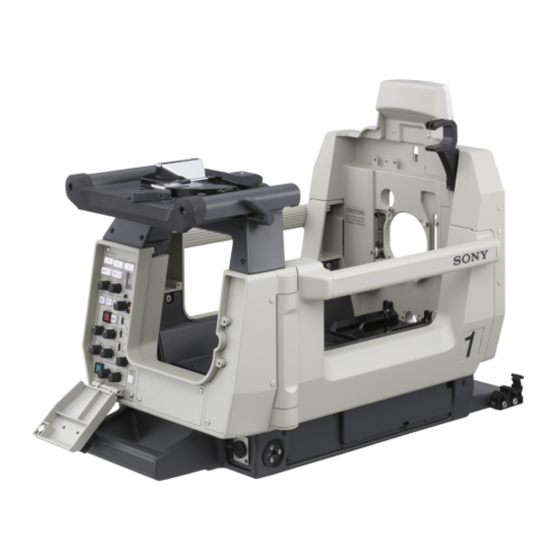

Sony HDLA1500 Operation Manual

Hide thumbs

Advertisement

Quick Links

LARGE LENS ADAPTOR
HDLA1500
HDLA1505
LARGE VIEWFINDER ADAPTOR
HDLA1507
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と
製品の取り扱いかたを示してあります。このオペレーションマニュアルを
よくお読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
OPERATION MANUAL
1st Edition (Revised 4)
[Japanese/English]
*
3
-
9
0
3
-
9
0
4
-
0
5
*

Advertisement

loading

  Also See for Sony HDLA1500

  Related Manuals for Sony HDLA1500

  Summary of Contents for Sony HDLA1500

  • Page 1 LARGE LENS ADAPTOR HDLA1500 HDLA1505 LARGE VIEWFINDER ADAPTOR HDLA1507 電気製品は、安全のための注意事項を守らないと、 火災や人身事故になることがあります。 このオペレーションマニュアルには、事故を防ぐための重要な注意事項と 製品の取り扱いかたを示してあります。このオペレーションマニュアルを よくお読みのうえ、製品を安全にお使いください。お読みになったあとは、 いつでも見られるところに必ず保管してください。 OPERATION MANUAL [Japanese/English] 1st Edition (Revised 4)
  • Page 2 日本語 安全のために ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまちがっ 警告表示の意味 た使い方をすると、火災や感電などにより死亡や大けがなど人身事故につながるこ オペレーションマニュアルおよび とがあり、危険です。 製品では、次のような表示をして 事故を防ぐために次のことを必ずお守りください。 います。表示の内容をよく理解し 安全のための注意事項を守る てから本文をお読みください。 4 ∼ 5 ページの注意事項をよくお読みください。 定期点検を実施する この表示の注意事項を守らないと、 火災や感電などにより死亡や大け 長期間安全に使用していただくために、定期点検を実施することをおすすめしま がなど人身事故につながることが す。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご あります。 相談ください。 故障したら使用を中止する ソニーのサービス担当者、または営業担当者にご連絡ください。 この表示の注意事項を守らないと、 感電やその他の事故によりけがを 万一、異常が起きたら したり周辺の物品に損害を与えた りすることがあります。 • 異常な音、におい、煙が出たら • 落下させたら 注意を促す記号 a 電源を切る。 b 接続コードを抜く。 c ソニーのサービス担当者、または営業担当者に修理を依頼する。...
  • Page 3: Table Of Contents

    使用上のご注意........................9 各部の名称と働き ......................... 10 側面..........................10 後面..........................12 コントロールパネル ....................13 設置 ............................16 カメラの準備(HDLA1500/1505) ................16 本機の準備......................... 16 カメラのマウント ...................... 17 大型ビューファインダーの取り付け (HDLA1500/1507) ........... 20 スタジオ用大型レンズの取り付け(HDLA1500/1505) ..........22 三脚への取り付け ...................... 22 カメラケーブルの接続....................23 ナンバープレートの取り付け ..................23 仕様 ............................23...
  • Page 4 分解しない、改造しない 分解したり、改造したりすると、感電の 原因となります。 内部に水や異物を入れない 水や異物が入ると火災や感電の原因とな ります。 万一、水や異物が入ったときは、すぐに 電源を切り、接続コードを抜いて、ソ ニーのサービス担当者または営業担当者 にご相談ください。 油煙、湯気、湿気、ほこりの 多い場所では設置・使用しな い 上記のような場所で設置・使用すると、 火災や感電の原因となります。 運搬時にカメラのハンドルを 持たない 運搬時に組み込まれたカメラのハンドル を持つと、ハンドルが破損して機器が落 下し、けがの原因となることがあります。 三脚の雲台を水平状態でロッ クしてからカメラ、レンズ、 ビューファインダー、本機を 装着する 三脚の雲台を水平状態でロックしてから カメラ、レンズ、ビューファインダー、 本機を装着しないと、機器が落下してけ がの原因となることがあります。 警告...
  • Page 5 後面パネルの開閉は三脚に載 カメラの重量に耐えきれない三脚または せた状態で行う 三脚以外に取り付けて使用すると、本機 本機が固定されていない状態で、ビュー やレンズが落下し、けがをすることがあ ファインダーを載せたまま後面パネルを ります。 開閉すると、本機が倒れてけがをするこ とがあります。 三脚・雲台は確実に固定する 三脚・雲台を確実に固定せずにカメラか HDVF-9900を使用すると ら離れると、不意にカメラが動いてけが きはストッパーを取り付ける をすることがあります。 HDLA1500/1507 と大型ビューファイン ダー HDVF-9900 を組み合わせて使用す 安定した場所に設置する るときは、必ず付属のストッパーを取り 付けてください(16 ページ参照) 。 ぐらついた台の上や傾いたところなどに 三脚・雲台を設置すると、カメラが落下 してけがをすることがあります。 機器の着脱は正しく行う 本機に以下の機器を着脱するときは、こ のオペレーションマニュアルの該当する ページをよく読んだうえ、確実に着脱し てください。着脱方法を誤るとカメラ等 が落下し、けがをすることがあります。 • カメラ • レンズ • ビューファインダー...
  • Page 6: はじめに

    はじめに 概要 HDLA1500 シリーズは、HD カラーカメラ HDC1500/1600/ このオペレーションマニュアルでの表 3300(ポータブルカメラ)に、スタジオ用の大型レンズや大 記について 型ビューファインダーを取り付けるためのアダプターです。 ラージレンズアダプター HDLA1500/1505 では、高倍率、高 機種固有の機能を示す表記について 速コントロールの可能な大型レンズと各種ビューファイン このオペレーションマニュアルでは、ラージレンズアダプ ダーと組み合わせたスタジオ、中継車用のシステムカメラ運 ター HDLA1500、HDLA1505、およびラージビューファイ 用が可能になります。 ンダーアダプター HDLA1507 の 3 機種について説明してい ラージビューファインダーアダプター HDLA1507 では、 ます。 ポータブルカメラにレンズを取り付けたままマウントし、大 機種による形状、機能、操作の違いについては、文中にモデ 型ビューファインダーと組み合わせて使用できます。 ル名を記載するか、下記のような表記によって区別していま す。 機種による主な相違点 [1500] 機種によって、収納したカメラと組み合わせて使用できるレ HDLA1500 に適合する説明文、イラストなど ンズ、ビューファインダーが異なります。...
  • Page 7: システム構成

    スタジオカメラと同等な操作パネル [1500][1507] 後面の操作パネルには、スタジオ大型カメラ HDC1000/1100 大型ビューファインダー HDVF-700A(7 インチ白黒) 、 とほぼ同じ機能を備えており、本機にポータブルカメラを組 HDVF-9900(9 インチカラー)をビューファインダーテーブ み込んだ状態で、スタジオ大型カメラと同じ操作性を実現で ルに取り付けて使用します。 きます。 システム構成 本機の周辺機器および関連機器を図に示します。 ご注意 図に記載されている周辺機器や関連機器は、 「生産完了」と なっている場合があります。 機器の選定にあたっては、ソニーの営業担当者またはお買い 上げ店にお問い合わせください。 HDLA1500 HD カラーカメラ HDC1500/1600/3300 カメラハンガー (付属) カメラコントロールユニット HDCU1000/1500/3300 ビューファインダー HDVF-700A リターンビデオセレクター HDVF-9900 CAC-6 レンズ (スタジオカメラ用) インターカム用ヘッドセット HDLA1500 スクリプトホルダー...
  • Page 8 HDLA1505 ビューファインダー HDVF-C730W/C950W HD カラーカメラ HDC1500/1600/3300 カメラハンガー (付属) カメラコントロールユニット HDCU1000/1500/3300 レンズ (スタジオカメラ用) リターンビデオセレクター CAC-6 HDLA1505 インターカム用ヘッドセット V ウェッジシュー (三脚に付属) スクリプトホルダー BKP-7911 三脚 a) 部品番号:A-1128-405-A HDLA1507 HD カラーカメラ HDC1500/1600/3300 + レンズ カメラコントロールユニット HDCU1000/1500/3300 ビューファインダー HDVF-700A HDVF-9900 リターンビデオセレクター CAC-6 インターカム用ヘッドセット HDLA1507 V ウェッジシュー スクリプトホルダー...
  • Page 9: 使用上のご注意

    使用上のご注意 強い衝撃を与えない 内部構造や外観の変形などの損傷を受けることがあります。 使用、保管場所 水平な場所、空調のある場所に保管してください。 次のような場所での使用および保管は避けてください。 • 極端に暑い所や寒い所 • 湿気の多い所 • 激しく振動する所 • 強い磁気を発生する所 • 直射日光が長時間あたる所や暖房器具の近く 結露 本機を寒いところから暖かい場所に急に移動したり、湿度の 高い部屋で使用したりすると、空気中の水分が水滴となって レンズや製品内部に付着することがあります。この現象を結 露といいます。 本機には結露を警告するランプなどは備えていません。外筐 やレンズに水滴が付着したときは、電源を切り、結露が解消 するまで 1 時間程度待ってから使用してください。 使用上のご注意...
  • Page 10: 各部の名称と働き

    各部の名称と働き 側面 HDLA1500 ビューファインダーテーブル (20 ページ参照) b カメラハンドル固定部 a タリーランプ ビューファインダーテーブル 固定レバ−(逆サイド) ビューファインダーテーブル リリースつまみ レンズマウント(前面) (22 ページ参照) 後面パネルロック解除レバー c ナンバープレートホルダー e DC OUT 端子 DC OUT レンズロックと 12V 1.5A 固定つまみ (22 ページ参照) f アクセサリー取り付け金具 d ケーブルクランプ HDLA1505 b カメラハンドル固定部 a タリーランプ...
  • Page 11 HDLA1507 ビューファインダーテーブル (20 ページ参照) ビューファインダーテーブル 固定レバ−(逆サイド) ビューファインダーテーブル リリースつまみ 後面パネルロック解除レバー c ナンバープレートホルダー e DC OUT 端子 DC OUT 12V 1.5A f アクセサリー取り付け金具 d ケーブルクランプ a タリーランプ [1500][1505] f アクセサリー取り付け金具 マウントしたカメラにレッドタリー信号が入力されると点灯 別売りのスクリプトホルダー BKP-7911 などのアクセサリー します。 を、必要に応じて取り付けます。 付属のアップタリー用ナンバープレートを取り付けるか、カ ◆ 取り付け方法については、取り付けるアクセサリーのオペレー メラのメニューでナンバーを選択して、カメラナンバーを表 ションマニュアルをご覧ください。 示します。 b カメラハンドル固定部...
  • Page 12 後面 HDLA1500 HDLA1507 コントロールパネル コントロールパネル (13 ページ参照) (13 ページ参照) POWER POWER RET 1 RET 2 RET 1 RET 2 2 3 4 2 3 4 2 3 4 2 3 4 VF DTL VF DTL CURSOR CURSOR CALL CALL DC IN DC IN a メモクリップ...
  • Page 13: コントロールパネル

    コントロールパネル a POWER インジケーター POWER b ビデオ信号切り換えボタン RET 1 RET 2 m バックタリーランプ 2 3 4 2 3 4 c RET 1 ボタンと選択つまみ n RET 2 ボタンと選択つまみ o VF DTL スイッチ VF DTL p CALL ボタン CURSOR q VF DTL 調整つまみ d CURSOR 1 ∼...
  • Page 14 ご注意 ND フィルター 色温度変換フィルター CURSOR 1 ∼ 3 ボタンが点灯しているときは、H-POSI、V- 素通し クロスフィルター POSI、WIDTH、HEIGHT 調整つまみは動作しません。 1/4 ND 3200K(素通し) 1/8 ND 4300K e CURSOR STORE(カーソルストア)ボタン 1/16 ND 6300K ボックスカーソルの大きさと位置を登録するとき、このボタ 1/64 ND 8000K ンを押します。 m バックタリーランプ カメラにレッドタリー信号が供給されているとき赤く点灯し ご注意 ます。マスターセットアップユニット MSU-900/950 および CURSOR ON ボタンが点灯していないと登録できません。 リモートコントロールパネル...
  • Page 15 r VF SCAN(ビューファインダースキャン)スイッチ ENTER:MENU つまみで選択したメニューやページを確定 ビューファインダー画面の表示をコントロールします。 したり、設定値を確定します。 16 : 9:ビューファインダー画面の表示を 16:9 にします。 CANCEL:メニュー設定の内容を取り消したり、前の画面 4 : 3:ビューファインダー画面の表示を 4:3 にします。 に戻ります。 y ASSIGNABLE(アサイナブル)スイッチ ご注意 カメラのメニュー操作で機能を割り付けることができます。 このスイッチは、HDVF-700A 使用時のみ有効です。 s MIX VF(ミックスビューファインダー)スイッチ ビューファインダー上でカメラの出力信号とリターンビデオ 信号を合成することができます。 ON:本機能が動作します。RET 1 ボタンまたは RET 2 ボ タンを押すと、選択したリターン信号とカメラの出力信 号とを合成した信号を、ビューファインダーで見ること ができます。 OFF:本機能は動作しません。 t SCREEN SIZE MARKER(スクリーンサイズマー...
  • Page 16: カメラの準備(Hdla1500/1505

    本機底面 設置 足 足 カメラの準備(HDLA1500/1505) あらかじめ本機に付属のカメラハンガーをカメラに取り付け ます。 カメラの前面パネルから 4 箇所のブラインドブッシュを 取りはずす。 ケーブルハンガー 図のように本機に付属のカメラハンガー(部品番号 A- V ウェッジシュー 1128-405-1、2 個 1 組)を、付属のネジでしっかり締め 付けて取り付ける。 V ウェッジシューの取り付け位置は、本機、カメラ、スタジ オ用レンズ、およびビューファインダーの重量のバランスを 考慮して決めてください。 カメラハンガー ご注意 三脚によっては、本機の足やケーブルハンガーを取りはずさ ないと取り付けできない場合があります。その際は、足、 ケーブルハンガーを取りはずして使用してください。 例:V ウェッジシュー側の足をはずすには 足 本機の準備 フロントカバーの取りはずし [1500][1505] 前面からフロントカバーを取りはずします。 ストッパーの取り付け [1500][1507] V ウェッジシューの取り付け...
  • Page 17: カメラのマウント

    [1500][1505] [1500][1507] 側面のネジ穴から ブラインドブッシュ カメラロック を取りはずす。 レバー HDLA1500 の場合は手順 2 に進んでください。 HDLA1505 の場合は手順 3 に進んでください。 ビューファインダーテーブル固定レバー を後面パネ 付属のネジで ストッパーを ル側に倒し、ビューファインダーテーブルリリースつま 取り付ける。 み を引いてロックをはずし、ビューファインダー テーブルを矢印 の方向にスライドさせる。 [1500][1507] カメラのマウント ご注意 • マウント時は、 カメラの電源を必ず OFF にして作業してく ださい。 左側面の後面パネルロック解除レバーを押し下げて、後 • カメラの電源を ON にしたままマウントすると、本機の保 面パネルを開く。...
  • Page 18 [1500][1505] 1 カメラからレンズ(レンズキャップ)を外し、レン ズマウントレバーを押し下げる。 2 カメラの SHUTTER スイッチのカバーが閉まってい ることを確認する。 3 カメラのビューファインダー取り付け部をハンドル 側に固定する。 ビューファインダー取り付け部 HDLA1507 の場合 本機後方からカメラをのせ、ロックするまで前方向にス ライドさせる。 [1507] SHUTTER スイッチ レンズマウントレバー 4 本機後方からカメラをのせ、ロックするまで前方向 にスライドさせる。 本機底面のカメラリリースレバーは、カメラを取り [1500][1505] ( 図は HDLA1500) はずすとき使用します(19 ページ) 。 後面パネルを閉める。 5 前面のカメラロックレバーを下まで押し下げてカメ ラをロックする。 ( 図は HDLA1500) 設置...
  • Page 19 [1500][1505] ご注意 ( 図は HDLA1500) パネルが確実に閉まったことを確認してください。 カメラを取りはずすには 以下の説明で使用しているアダプターの図は、大型レンズお よび大型ビューファインダーを先に取りはずした状態を示し カメラロック ていますが、アダプターに大型レンズおよび大型ビューファ レバー インダーを取り付けたままカメラを取りはずすことも可能で す。 HDLA1505 の場合は手順 2 から開始してください。 ビューファインダーテーブル固定レバー を後面パネ ル側に倒し、ビューファインダーテーブルリリースつま み を引いてロックを外し、ビューファインダーテー ブルを矢印 の方向にスライドさせる。 [1500][1507] HDLA1507 の場合 底面のカメラリリースレバーを前方に引きながら、カメ ラを後方に止まるまで引いて取りはずす。 [1507] 左側面の後面パネルロック解除レバーを押し下げて、後 面パネルを開く。 ( 図は HDLA1500) カメラリリースレバー カメラを取り外す。 後面パネルを閉める。 HDLA1500/1505 の場合...
  • Page 20: 大型ビューファインダーの取り付け (Hdla1500/1507)

    例:7 型 /9 型ビューファインダーの取り付 け ◆ 取り付けについて詳しくは、ビューファインダーの取扱説明書も 併せてご覧ください。 ご注意 ビューファインダーを取り付ける前に、本機のパンベース受 け台の VF 端子が、下記手順 1 の図のように後面操作パネル と直角になっていることを確認してください。 ビューファインダーのパンベース裏側にあるマウント ( 図は HDLA1500) ウェッジが、本機のパンベース受け台の V 字型溝の中 に入るように、またパンベース裏側の突起部が図に示す ご注意 溝の位置にくるように、ビューファインダーをパンベー ス受け台にのせる。 パネルが確実に閉まったことを確認してください。 突起部 大型ビューファインダーの取り付け マウントウェッジ (HDLA1500/1507) パンベース 本機のパンベース受け台に、大型ビューファインダーを取り 付けます。 ビューファインダー HDVF-9900 を使用するときは、あらか じめ側面に、付属のストッパーを取り付けてください(16 ビューファインダー...
  • Page 21 [1500] カメラハンドル固定部 ビューファインダーを反時計方向に回して、パンロック レバーを反時計方向に回して固定する。 左側面のリリースつまみ を引いてビューファインダー テーブルのロックを外し、矢印 のようにテーブルを 前方向にスライドさせる。位置が決まったらロックレ バー を前方に倒してテーブルをロックする。 パンロック レバー ビューファインダーの位置を変えるには ビューファインダーの前後の位置は、3 段階に変更できま す。 カメラのハンドルを元に戻すときは 変更するときは、次のようにします。 ハンドルがロックされるまで確実に戻し、ハンドルのつまみ をしっかりと締め付けてください。 カメラのハンドルのつまみ を緩め、 タブ を押して グリップのロックを外す。 ビューファインダーを取りはずすには ハンドルを前方向に回転させる。 パンロックレバーを緩め、本機の後面操作パネルと直角 HDLA1500 の場合は、カメラハンドル固定部にハン になるように時計方向にビューファインダーを回転させ ドルを固定しておくことができます。 る。 直角になる位置以外では、ビューファインダーを取りは ずすことはできません。 ロック解除ボタンを押しながら、ビューファインダーの ハンドルを持って本機からはずす。 設置...
  • Page 22: スタジオ用大型レンズの取り付け(Hdla1500/1505)

    スタジオ用大型レンズの取り付 け(HDLA1500/1505) ご注意 レンズを取り付ける前に、次の 2 点を確認してください。 • 三脚のパンロックレバー、チルトロックレバーが固定され ている。 • 手順 2 の図の A の部分にピンがあるときは、外しておく。 突起 (外れない場合は、ソニーの担当者にご相談ください。 ) レンズロック固定つまみ レンズロック固定つまみをゆるめ、レンズロックを左に 倒す。 三脚への取り付け 本機の底に取り付けた V ウェッジシューを三脚のパンベー スに合わせ、本機とカメラを三脚にマウントします。 レンズロック固定つまみ レンズロック レンズ後面のピンを本機前面の U 字型溝に合わせ、レン ズのエッジをカメラの突起部に引っかける。 パンベース ピン 足 足 U 字型溝 ご注意 A の位置にピンがあるときは、外しておいてください。...
  • Page 23: カメラケーブルの接続

    付属の側板用ナンバープレートを、側面のナンバープレート 入出力端子 ホルダーに取り付けます。 アップタリー用ナンバープレートも同様に取り付けることが LENS 36 ピン(1) (HDLA1500/1505 のみ) できます。 D-sub 25 ピン(1) (HDLA1500/1507 の み) DC IN XLR 型 4 ピン(1) 、DC 10.5 ∼ 17 V ナンバープレート DC OUT 4 ピン(1) 、DC 10.5 ∼ 17 V、最大 1.5 A ただし、負荷条件、入力条件等により...
  • Page 24 外形寸法 ( 単位 : mm) HDLA1507 HDLA1500 仕様および外観は、改良のため予告なく変更することがあり ますが、ご了承ください。 HDLA1505 お使いになる前に、必ず動作確認を行ってください。故障 その他に伴う営業上の機会損失等は保証期間中および保証 期間経過後にかかわらず、補償はいたしかねますのでご了 承ください。 仕様...
  • Page 25 Pour les clients en Europe Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, You are cautioned that any changes or modifications not Minato-ku, Tokyo, Japon. expressly approved in this manual could void your authority to Le représentant autorisé...
  • Page 26 Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.
  • Page 27 Preparations with the Camera (HDLA1500/1505) ....38 Preparations with the Adaptor ...........38 Mounting the Camera in the Adaptor ........39 Attaching a Large Viewfinder (HDLA1500/1507) ....42 Attaching a Large Studio Lens (HDLA1500/1505) ....44 Mounting on the Tripod.............44 Connecting the Camera Cables..........45 Attaching the Number Plates .............45 Specifications ...............45...
  • Page 28: Foreword

    This manual describes three models of the HDLA1500 magnification, yielding high-speed controlability for series: the HDLA1500 and HDLA1505 Large Lens system camera operations in studios or on relay mobiles.
  • Page 29: System Configuration

    (9-inch color) can be attached to the viewfinder table. System Configuration Peripherals and related devices for the HDLA1500 series are shown in the figures. Note Production of some of the peripherals and related devices shown in the figures has been discontinued.
  • Page 30 HDLA1505 HDVF-C730WC950W Viewfinder HDC1500/1550/1400/3300 Camera hangers HD color camera (supplied) HDCU1000/1500/3300 Camera Control Unit Zoom Lens (for studio use) CAC-6 Return Video Selector HDLA1505 Intercom Headset V-wedge shoe (supplied with the tripod) BKP-7911 Script Holder Tripod a) Part No.: A-1128-405-A HDLA1507 HDC1500/1550/1400/3300 HD color camera + Lens...
  • Page 31: Precautions

    Precautions Do not subject to severe shocks Damage to the case or internal components may result. Operation and storage environment Store in a level place with air conditioning. Avoid use or storage in the following places: • Extremely hot or cold places •...
  • Page 32: Locations And Functions Of Parts

    Locations and Functions of Parts Side Panel HDLA1500 b Camera handle catch Viewfinder table (page 42) a Tally lamp Viewfinder table lock lever (opposite side) Viewfinder table release knob Lens mount (front) (page 44) Rear panel lock release lever c Holder for camera...
  • Page 33 HDLA1507 Viewfinder table (page 42) Viewfinder table lock lever (opposite side) Viewfinder table release knob Rear panel lock release lever c Holder for camera number plate e DC OUT connector DC OUT 12V 1.5A f Accessory bracket d Cable clamp a Tally lamp [1500][1505] The lamp lights when a red tally signal is supplied to the mounted camera.
  • Page 34: Rear Panel

    Rear Panel HDLA1500 HDLA1507 Control panel Control panel (page 35) (page 35) POWER POWER RET 1 RET 2 RET 1 RET 2 2 3 4 2 3 4 2 3 4 2 3 4 VF DTL VF DTL CURSOR CURSOR...
  • Page 35: Control Panel

    Control Panel a POWER indicator POWER b Video signal select buttons m Back tally lamp RET 1 RET 2 c RET 1 button and selector knob 2 3 4 2 3 4 n RET 2 button and selector knob o VF DTL switch VF DTL p CALL button CURSOR...
  • Page 36 Note ND filter CC filter When one of the CURSOR buttons is lit, the H-POSI, V- Clear Cross filter POSI, WIDTH, and HEIGHT buttons do not function. 1/4ND 3200K (clear) 4300K e CURSOR STORE button 1/8ND or 1/16ND Press this button to store the size and position of the box 6300K 1/16ND or 1/64ND cursor in memory.
  • Page 37 r VF (viewfinder) SCAN switch CANCEL: Cancel menu setting values or return to the Used to control the viewfinder screen display. previous menu page. 16:9: To set the viewfinder display to the 16:9 aspect ratio. y ASSIGNABLE switch 4:3: To set the viewfinder display to the 4:3 aspect ratio. A function can be assigned with a camera menu operation.
  • Page 38: Installation

    Bottom of the adaptor Installation Feet Feet Preparations with the Camera (HDLA1500/1505) Attach the camera hangers supplied with the adaptor to the camera. Remove the four blind bushes from the front panel. Cable hanger V-wedge shoe Attach the camera hangers (supplied, Part No.: A-...
  • Page 39: Mounting The Camera In The Adaptor

    Camera lock side panel. lever For the HDLA1500, proceed to step 2. For the HDLA1505, proceed to step 3. Pull the viewfinder table lock lever 1 toward the rear Attach the stopper panel, then pull the release knob 2 and slide the using the supplied viewfinder table in the direction of the arrow 3.
  • Page 40 Lens mount lever 4 Place the camera inside and slide it forward until it locks in place. [1500][1505](The figure shows HDLA1500.) This camera release lever on the bottom of the adaptor is used when removing the camera (page 41). Close the rear panel.
  • Page 41 [1500][1505] (The figure shows HDLA1500.) Caution Check that the rear panel is locked firmly. To remove the camera While the figures of the adaptors in the following steps show the states where the studio lens and the large Camera lock...
  • Page 42: Attaching A Large Viewfinder (Hdla1500/1507)

    90 degrees clockwise from the rear panel of the adaptor as shown in the figure for step 1 below. (The figure shows HDLA1500.) Place the viewfinder so that the mounting wedge on the rear of the panning base of the viewfinder enters...
  • Page 43 Fully return the handle until it locks in place and firmly tighten the knob of the handle. Rotate the handle toward the front. In case of the HDLA1500, push the handle into the To remove the viewfinder catch on the adaptor.
  • Page 44: Attaching A Large Studio Lens (Hdla1500/1505)

    U-shaped notch Note If there is a pin at part A on the lens, remove it. (If the pin cannot be removed, consult your Sony representative.) Cable hanger Push the rear face of the lens onto the front face of the...
  • Page 45: Connecting The Camera Cables

    Angle-adjusting plates (2) Number plate holder Cable clamps (2) Number plates for side panel (2 sets) Number plates for up-tally lamp (1 set) (HDLA1500/1505) Stopper (1) (HDLA1500/1507) Fixing screw for stopper (1) (HDLA1500/1507) Optional accessories HDVF-700A HD Electronic Viewfinder (7-type,...
  • Page 46 Unit: mm (inches) Note Always verify that the unit is operating properly before use. SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT ON ACCOUNT OF THE LOSS OF PRESENT OR...
  • Page 47 (操作、保守等)と異なる目的で本マニュアルを使用する ことを禁止します。 The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual. Sony Corporation expressly prohibits the duplication of...
  • Page 48 Sony Corporation HDLA1500 (JN/CE) Printed in Japan HDLA1505 (JN/CE) 2008.02.13 HDLA1507 (JN/CE) © 2005 3-903-904-05(1)
