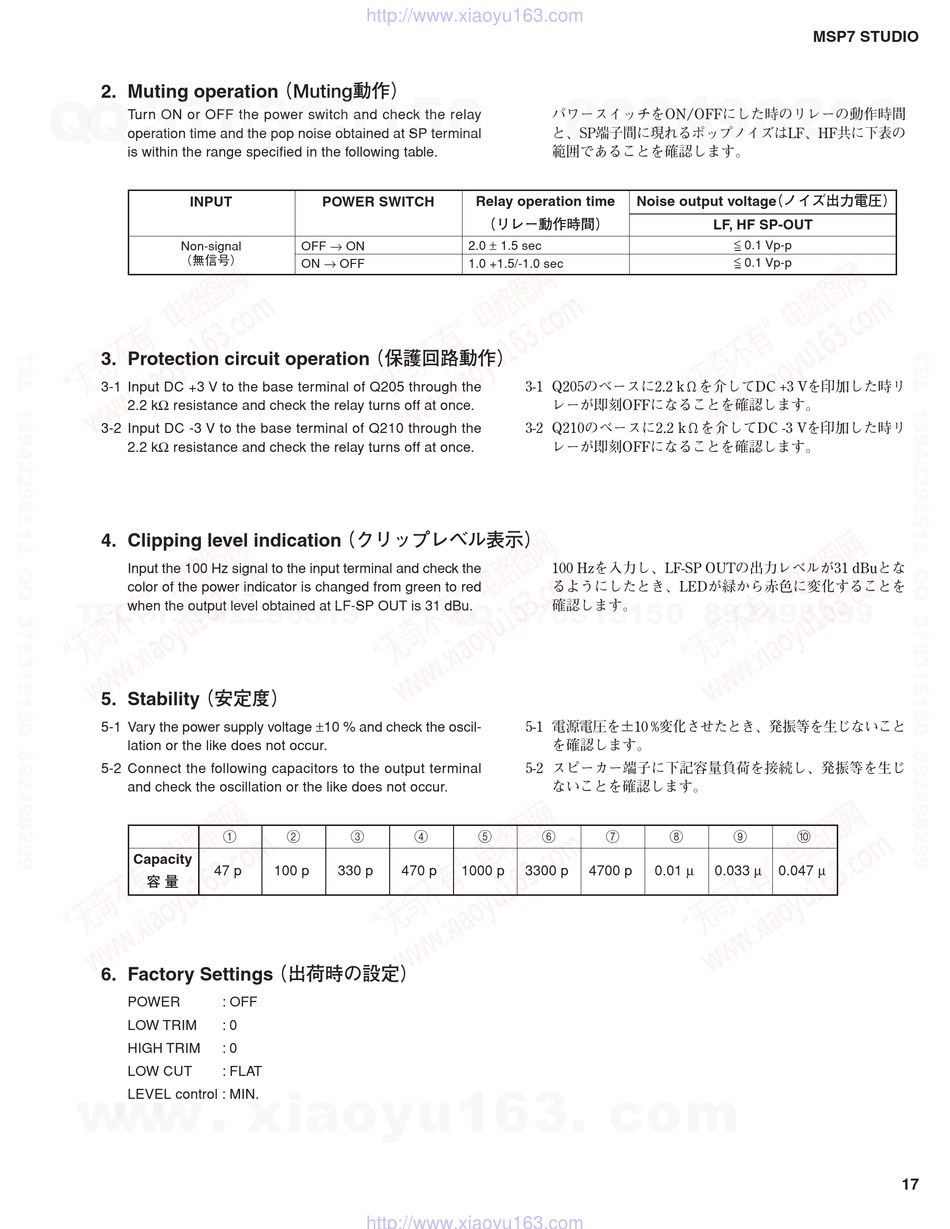

2. Muting operation （Muting動作）
Turn ON or OFF the power switch and check the relay
operation time and the pop noise obtained at SP terminal
is within the range specified in the following table.
INPUT
Non-signal
（無信号）
3. Protection circuit operation （保護回路動作）
3-1 Input DC +3 V to the base terminal of Q205 through the
2.2 kΩ resistance and check the relay turns off at once.
3-2 Input DC -3 V to the base terminal of Q210 through the
2.2 kΩ resistance and check the relay turns off at once.
4. Clipping level indication （クリップレベル表示）
Input the 100 Hz signal to the input terminal and check the
color of the power indicator is changed from green to red
TE
L 13942296513
when the output level obtained at LF-SP OUT is 31 dBu.
5. Stability （安定度）
5-1 Vary the power supply voltage ±10 % and check the oscil-
lation or the like does not occur.
5-2 Connect the following capacitors to the output terminal
and check the oscillation or the like does not occur.
1
Capacity
47 p
容 量
6. Factory Settings （出荷時の設定）
POWER : OFF
LOW TRIM : 0
www
HIGH TRIM : 0
LOW CUT : FLAT
LEVEL control : MIN.
.
http://www.xiaoyu163.com
POWER SWITCH
OFF → ON
ON → OFF
2 3 4
100 p 330 p 470 p
x ao u163
y
i
http://www.xiaoyu163.com
2 9
8
パワースイッチをON/OFFにした時のリレーの動作時間
と、SP端子間に現れるポップノイズはLF、HF共に下表の
範囲であることを確認します。
Relay operation time
（リレー動作時間）
2.0 ± 1.5 sec
1.0 +1.5/-1.0 sec
3-1 Q205のベースに2.2 kΩを介してDC +3 Vを印加した時リ
レーが即刻OFFになることを確認します。
3-2 Q210のベースに2.2 kΩを介してDC -3 Vを印加した時リ
レーが即刻OFFになることを確認します。
100 Hzを入力し、LF-SP OUTの出力レベルが31 dBuとな
Q Q
るようにしたとき、LEDが緑から赤色に変化することを
3 6 7 1 3 1 5
確認します。
5-1 電源電圧を±10 %変化させたとき、発振等を生じないこと
を確認します。
5-2 スピーカー端子に下記容量負荷を接続し、発振等を生じ
ないことを確認します。
5 6 7
1000 p 3300 p 4700 p
co
.
MSP7 STUDIO
9 4 2 8
Noise output voltage （ ノイズ出力電圧）
LF, HF SP-OUT
≤ 0.1 Vp-p
≤ 0.1 Vp-p
0 5 8 2 9 9 4 2 8
8 9 0
0.01 µ 0.033 µ 0.047 µ
m
9 9
9 9
17
