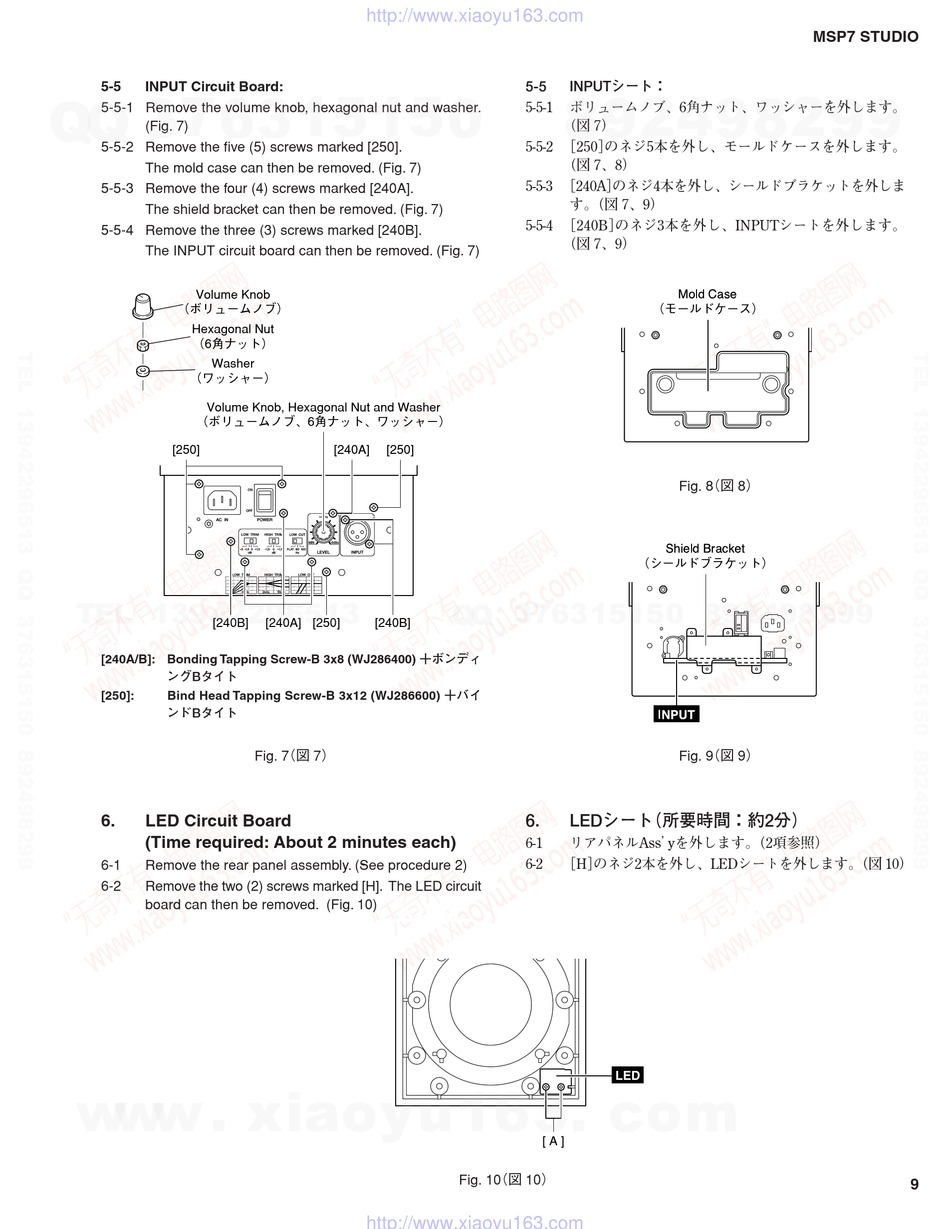

5-5
INPUT Circuit Board:
5-5-1 Remove the volume knob, hexagonal nut and washer.
(Fig. 7)
5-5-2 Remove the five (5) screws marked [250].
The mold case can then be removed. (Fig. 7)
5-5-3 Remove the four (4) screws marked [240A].
The shield bracket can then be removed. (Fig. 7)
5-5-4 Remove the three (3) screws marked [240B].
The INPUT circuit board can then be removed. (Fig. 7)
Volume Knob
(ボリュームノブ)
Hexagonal Nut
(6角ナット)
Washer
(ワッシャー)
Volume Knob, Hexagonal Nut and Washer
(ボリュームノブ、6角ナット、ワッシャー)
[250]
TE
L 13942296513
[240B]
[240A/B]: Bonding Tapping Screw-B 3x8 (WJ286400) +ボンディ
ングBタイト
[250]:
Bind Head Tapping Screw-B 3x12 (WJ286600) +バイ
ンドBタイト
6.
LED Circuit Board
(Time required: About 2 minutes each)
6-1
Remove the rear panel assembly. (See procedure 2)
6-2
Remove the two (2) screws marked [H]. The LED circuit
board can then be removed. (Fig. 10)
www
.
http://www.xiaoyu163.com
[240A]
[250]
[240A]
[250]
[240B]
Fig. 7 ( 図 7)
x
ao
u163
y
i
http://www.xiaoyu163.com
2 9
8
5-5
INPUTシート:
5-5-1
ボリュームノブ、6角ナット、ワッシャーを外します。
(図 7)
5-5-2 [250] のネジ5本を外し、モールドケースを外します。
(図 7、8)
5-5-3 [240A] のネジ4本を外し、シールドブラケットを外しま
す。 (図 7、9)
5-5-4 [240B] のネジ3本を外し、INPUTシートを外します。
(図 7、9)
Q Q
3
6 7
1 3
1 5
6.
LEDシート (所要時間:約2分)
6-1
リアパネルAss' yを外します。 (2項参照)
6-2
[H] のネジ2本を外し、LEDシートを外します。 (図 10)
co
LED
.
[ A ]
Fig. 10 ( 図 10)
MSP7 STUDIO
9 4
2 8
Mold Case
(モールドケース)
Fig. 8 ( 図 8)
Shield Bracket
(シールドブラケット)
0 5
8
2 9
9 4
2 8
INPUT
Fig. 9 ( 図 9)
m
9 9
9 9
9
