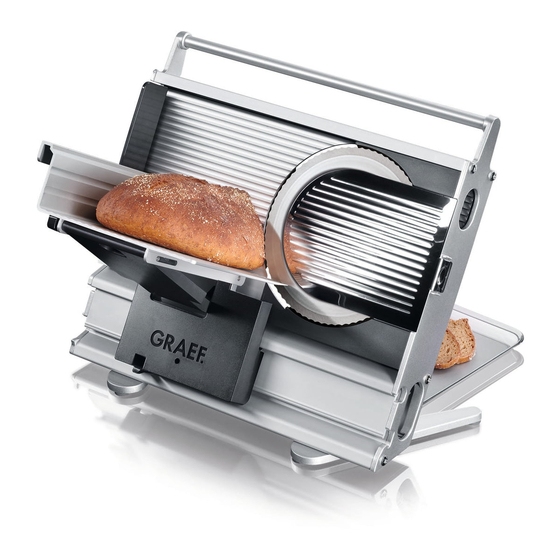

Allesschneider UNA 9
EN
Universal slicer UNA 9
F
Trancheuse UNA 9
I
Tagliatutto UNA 9
ES
Cortadora de alimentos UNA 9
Bedienungsanleitung
Instruction Manual
Mode d'emploi
Istruzioni per l'uso
Manual de uso
NL
Allessnijder UNA 9
S
Skärmaskin UNA 9
DK
Multiskærer UNA 9
N
Universal skjæremaskin UNA 9
Gebruiksaanwijzing
Bruksanvisning
Brugsvejledning
Bruksanvisning
Advertisement
Table of Contents
Related Manuals for Graef UNA 9
Summary of Contents for Graef UNA 9

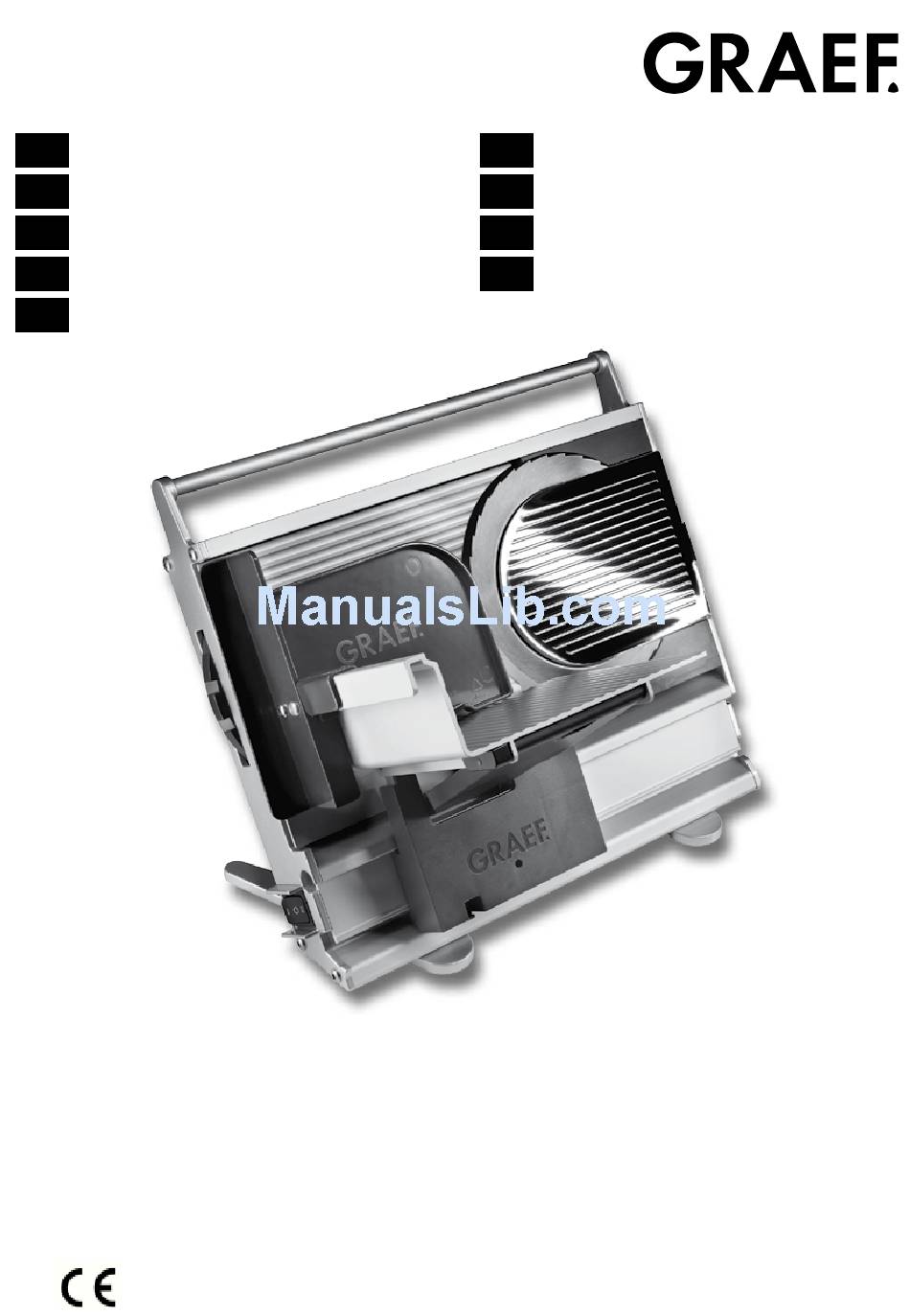

- Page 1 Allesschneider UNA 9 Allessnijder UNA 9 Universal slicer UNA 9 Skärmaskin UNA 9 Trancheuse UNA 9 Multiskærer UNA 9 Tagliatutto UNA 9 Universal skjæremaskin UNA 9 Cortadora de alimentos UNA 9 Bedienungsanleitung Gebruiksaanwijzing Instruction Manual Bruksanvisning Mode d‘emploi Brugsvejledning Istruzioni per l’uso...
