HDTV Satelliten-Receiver
HDTV Satellite Receiver
CX01
Bedienungsanleitung
User Manual
Version: 30.09.2011

Advertisement

Chapters

Table of Contents
loading

Related Manuals for SMART CX01

Summary of Contents for SMART CX01

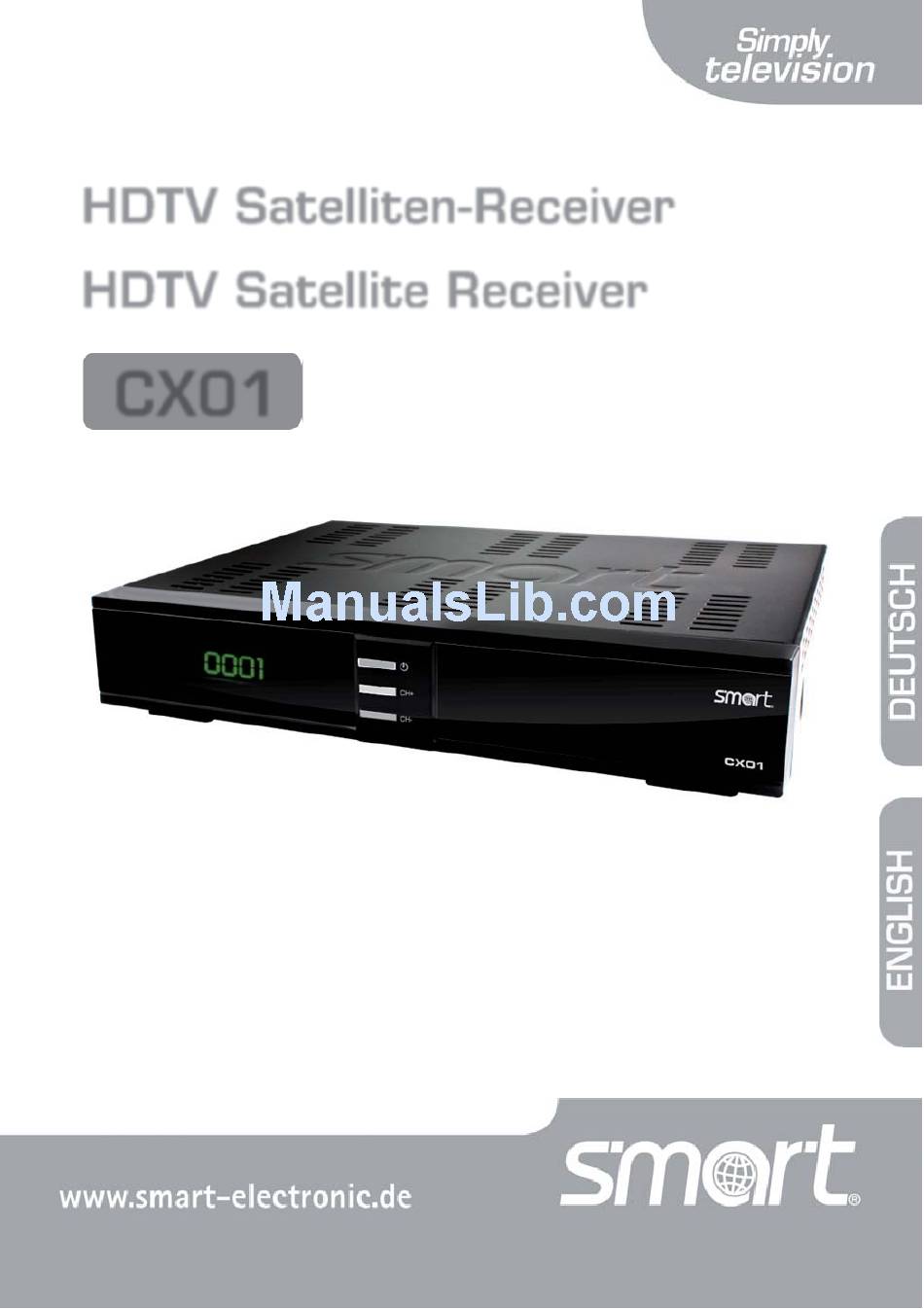

  • Page 1 HDTV Satelliten-Receiver HDTV Satellite Receiver CX01 Bedienungsanleitung User Manual Version: 30.09.2011...
  • Page 2 Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für einen smart HDTV Satelliten-Receiver entschieden haben. Diese Bedienungsanleitung erklärt Ihnen, wie Sie den Receiver x aufstellen, x anschließen, x auf Ihre Bedürfnisse anpassen, x bedienen, x reinigen und entsorgen.

  • Page 3: Table Of Contents

    Gefahren bei bestimmungsgemäßem Gebrauch ........14 Standort ........................15 Umgang mit Batterien ..................15 Hinweise zur Produkthaftung ................16 Anschließen des smart CX01 ................. 17 Anschlussschema ....................17 Satelliten-Antenne anschließen ..............18 Fernsehgerät anschließen ................. 18 Heimkinoanlage anschließen (optional) ............18 Datenträger anschließen (optional) ...............
  • Page 4 TV-Programmliste / Radio-Programmliste ..............43 7.1.1.1 Programm einer Favoritenliste hinzufügen 7.1.1.2 Programme mit einem Passwortschutz versehen (für unbefugten Zugriff sperren) 7.1.1.3 Programme beim Weiterschalten von Programm zu Programm (Zappen) überspringen 7.1.1.4 Programme auf einen anderen Kanalplatz verschieben: 7.1.1.5 Programmliste sortieren smart CX01...
  • Page 5 7.4.2 Werkseinstellung ........................62 7.4.3 Bild ...............................63 7.4.4 Update der Receiversoftware ....................63 7.4.4.1 Software-Update über Satellit 7.4.4.2 Softwareupdate über USB Betrieb in einem Unikabel-System ............... 65 Über Unikabel ......................65 Zuordnung ZF-Kanäle und Frequenzen ............65 Installation ......................66 smart CX01...
  • Page 6 12 Entsorgung ..................... 72 13 Technische Daten ................... 73 13.1 Allgemeine Informationen ................73 13.2 Fernbedienung ...................... 73 13.3 Netzteil ........................73 13.4 Anschlüsse ......................73 13.5 Temperatur ......................74 13.6 Abmessungen und Gewicht ................74 14 Konformitätserklärung ................. 74 smart CX01...

  • Page 7: Benutzerhinweise

    Benutzerhinweise 1 Benutzerhinweise 1.1 Anwendung dieser Anleitung x Diese Anleitung gilt für den HDTV Satelliten-Receiver smart CX01. x Lesen Sie diese Bedienungsanleitung vollständig, bevor Sie das Gerät das erste Mal in Betrieb nehmen. x Beachten Sie alle Warnungen und Hinweise in dieser Bedienungsanleitung.
  • Page 8 Bedeutung kursiv Verschiedene Möglichkeiten eines einstellbaren Wertes, sowie Abbildungsbeschriftungen sind kursiv (schräg gedruckt) darge- stellt. fett Menüfenster und Menüpunkte (hinter denen sich oft weitere Menüpunkte oder direkt einstellbare Werte verbergen), sowie die Namen von Tasten, sind fett gedruckt. smart CX01...

  • Page 9: Produktbeschreibung

    Produktbeschreibung 2 Produktbeschreibung 2.1 Lieferumfang x HDTV Satelliten-Receiver smart CX01. x Fernbedienung x 2 Batterien (AAA) für die Fernbedienung x Bedienungsanleitung 2.2 Receiver 2.2.1 Gerätevorderseite Beschreibung 4-stelliges Display Display Zum nächsten Kanal / im Menü nach oben In Standby-Modus schalten / in Normalbetrieb schalten STANDBY Zum vorigen Kanal / im Menü...

  • Page 10: Geräterückseite

    AUDIO OUT (L) Analoges Audiosignal links Scart-Anschluss für Fernsehgerät (analog) Digitaler Audio- und Videoausgang HDMI Hinterer Anschluss für externen USB-Datenträger Netzschalter (Ein/Aus) ON / OFF High Definition Multimedia Interface (engl.), Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten. smart CX01...

  • Page 11: Fernbedienung

    Produktbeschreibung 2.3 Fernbedienung Taste Beschreibung Umschalten zwischen Betriebs- und Standby-Modus. V-MODE Seitenverhältnis umschalten Direkte Programmauswahl 1 - 9 Umschalten zwischen TV- und Radio-Modus TV/Radio Aufruf der Programm-Suchfunktion FIND Programm + bzw. im Menü nach oben smart CX01...
  • Page 12 Menü bzw. Menüpunkt verlassen Videotext anzeigen/ausblenden Im Menü/Programmliste 10 Einträge nach unten MENU Hauptmenü aufrufen Gelbe Funktionstaste Blaue Funktionstaste Wiedergabe pausieren SEPP = Smart Elektronisches Programm Portal EPG = Electronic Program Guide (engl.) = elektronischer Programmführer, elektronische Programmzeit- schrift smart CX01...

  • Page 13: Save Energy

    Wiedergabe anhalten Langsamer Vorlauf – Zeitlupe Langsamer Rücklauf 2.4 Save Energy Der Receiver smart CX01 ist mit besonders energiesparenden elektrischen und elektronischen Komponenten ausgestattet. Außerdem hilft ein durchdachtes Ener- giemanagement Energie einzusparen: Der Stromverbrauch wird dadurch im Save-Energy-Standby-Betrieb auf unter 1 Watt gesenkt! 2.5 Garantie...

  • Page 14: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise 3 Allgemeine Sicherheitshinweise 3.1 Bestimmungsgemäße Verwendung Der HDTV Satelliten-Receiver smart CX01 dient dem Empfang von digitalem Satelli- ten-Fernsehen (DVB-S) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

  • Page 15: Standort

    Auslaufende Batterien verursachen Schaden an Umwelt und Fernbedienung. x Batterien dürfen keiner extremen Hitze, wie z. B. Sonnenstrahlung, Feuer o. ä., ausgesetzt werden. ¾ Entsorgen Sie Batterien entsprechend der geltenden gesetzlichen Bestim- mungen (siehe Kapitel Entsorgung, Seite 72). smart CX01...

  • Page 16: Hinweise Zur Produkthaftung

    Die Haftung für die Gerätefunktion geht dann auf den Betreiber über: x Das Gerät wird nicht entsprechend der Bedienungsanleitung benutzt. x Das Gerät wird außerhalb des hier beschriebenen Anwendungsbereiches einge- setzt. x Am Gerät werden vom Betreiber unautorisiert Änderungen vorgenommen. smart CX01...

  • Page 17: Anschließen Des Smart Cx01

    Anschließen des smart CX01 4 Anschließen des smart CX01 ¾ Verbinden Sie den Receiver zuerst mit der Satellitenantenne und allen anderen Geräten, bevor Sie den Netzstecker in die Steckdose stecken. ¾ Beachten Sie auch die Hinweise in den Anleitungen der ande- ACHTUNG! ren Geräte.

  • Page 18: Satelliten-Antenne Anschließen

    Bei der digitalen Signalübertragung von Bild und Ton ist die Qualität am höchsten. 4.4 Heimkinoanlage anschließen (optional) Um die Tonwiedergabe zu verbessern, können Sie an den smart CX01 zusätzlich zum Fernsehgerät eine Heimkinoanlage mit Mehrkanalton oder eine Stereoanlage anschließen. Es gibt verschiedene Möglichkeiten die Verbindung herzustellen. Wel- che für Sie in Frage kommt, hängt von den Anschlussmöglichkeiten Ihrer Heimki-...

  • Page 19: Datenträger Anschließen (Optional)

    Anschließen des smart CX01 Receiver Ihre Heimkinoanlage hat die Möglichkeit ein HDMI-Signal durchzuschleifen, also HDMI- Anschluss für den Receiver und HDMI-Anschluss für das Fernsehgerät. TV-Gerät Verbinden Sie die Heimkinoanlage und den Receiver mit einem HDMI-Kabel, sowie Heimkinoanlage und Fernseh- gerät mit einem HDMI-Kabel.

  • Page 20: Spannungsversorgung Herstellen

    Anschließen des smart CX01 4.6 Spannungsversorgung herstellen ¾ Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind, stecken Sie den Netzstecker in Steckdose. 4.7 Batterien der Fernbedienung einlegen So gehen Sie vor, wenn Sie neue Batterien der Fernbedienung einlegen oder leere Batterien wechseln wollen: Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.

  • Page 21: Grundlegende Bedienung

    Nach dem ersten Einschalten oder nach dem Zurücksetzen des Receivers öffnen sich nacheinander verschiedene Fenster: 5.2.1 Sprache Standardmäßig ist beim smart CX01die voreingestellte Sprache Deutsch. Stellen Sie sicher, dass der Eintrag kor- rekt ist, gegebenenfalls können Sie den Wert mit den Tasten / PR+ und PR- entsprechend verändern.

  • Page 22: Raps-Start

    Daten nicht gelöscht und neue Programme in der Regel einfach "hinten" ange- hängt, so dass man seine Senderliste aufwändig umprogrammieren muss. Das RAPS-System in Ihrem CX01 nimmt Ihnen diese Arbeit des Programmierens ab. Das Fenster RAPS Automatische Installation ist das zweite Fenster des Installati- onsprozesses.
  • Page 23 RAPS-Installation, jedoch nicht via Satellit aktu- alisiert! Die jeweils aktuellen RAPS-Listen stehen über den Satelliten Astra 19,2° zur Verfü- gung. Daher können Sie RAPS nur in der Ausleuchtzone des Satelliten Astra 19,2° nutzen, außerdem muss Ihre Empfangsanlage für Astra-Digitalempfang geeignet sein. smart CX01...

  • Page 24: Raps-Parameter

    Astra 23,5° Ost Eurobird 9A 9° Ost Anzahl der in der RAPS-Datei enthaltenen Transponder Anzahl aller Programme in den RAPS-Listen Fortschrittsbalken: gibt Auskunft über den Ablauf des Downloads der RAPS-Datei Ost, oft auch abgekürzt „E“ = east (engl.) smart CX01...

  • Page 25: Satellitenliste

    Der Receiver im Kinderzimmer soll aber nur die deutschen Sender empfangen können. Sie wählen dazu manuell den (vom RAPS-DiSEqC-Scan) ge- fundenen Türksat 42°E ab. DiSEqC = Digital Satellite Equipment Control, bezeichnet eine digitale Steuersignaltechnik bei Satelli- ten-Empfangsanlagen smart CX01...

  • Page 26: Land

    Sie jeweils mit / , oder , um die entsprechenden Programme in die Programmliste aufzunehmen (Ja) oder nicht (Nein). ¾ Drücken Sie OK, um Ihre Anpassungen zu speichern und die Installation der RAPS-Programmliste zu beenden. Danach startet automatisch der TV-Betrieb. smart CX01...

  • Page 27: Betriebsart Wählen

    ¾ Um das Menü wieder zu verlassen oder eine Stufe zurück zu gelangen, drücken Sie die Taste EXIT. Gegebenenfalls müssen Sie EXIT mehrmals drücken, um zum TV-Betrieb zurückzukehren. 5.5 Navigation im Menü Die Menüpunkte mit den Einstellmöglichkeiten für TV bzw. Radio sind jeweils in beiden Betriebsarten TV und Radio erreichbar. smart CX01...

  • Page 28: Kindersicherung

     einstellen, ob Sie einzelne Programme durch eine PIN schützen wollen, indem Sie PIN wählen und mit den Tasten / oder / Aus bzw. Ein wählen oder  das Passwort ändern: 1. Wählen Sie das Feld Neues Passwort. smart CX01...

  • Page 29: Fernsehen

    Abschnitten erläutert werden. 5.7.1 Direkte Programmwahl ¾ Wählen Sie mit den Tasten / PR+ und / PR- das Programm, das Sie sehen wollen. Bei jedem Programmwechsel öffnet sich für wenige Sekunden ein Infofenster mit Informationen zum laufenden Programm: smart CX01...

  • Page 30: Programmwahl Über Auswahlfenster

    Sie die Taste FAV, um zwi- schen Ihren Favoritenlisten (siehe Abschnitt 7.1.3, S. 48) auszuwählen. 3. Wählen Sie mit den Tasten / PR+ und / PR- in Einzelschritten oder mit den Tasten P+ und P- in Zehnerschritten das Programm, das Sie sehen smart CX01...

  • Page 31: Programmwahl Über Suchfunktion

    Scrollbalken – zeigt die Position des aktuellen Programms in der Programmliste an 5.7.3 Programmwahl über Suchfunktion Da die Programmliste recht umfangreich sein kann, bietet der smart CX01 ver- schiedene Möglichkeiten die Liste zu filtern, innerhalb der Liste nach Programmen zu suchen oder die Liste zu sortieren: ¾...

  • Page 32: Genre-Filter

    1. Wählen Sie mit den Tasten / und / , sowie / PR+ und / PR- ein Zeichen und bestätigen Sie jeweils mit OK, um es in das Feld für den Namen oder einen Teil des Namens des gewünschten Pro- gramms zu übernehmen. smart CX01...
  • Page 33 übersichtlich genug erscheint. Im Programmauswahlfenster können Sie jetzt mit den Tasten / PR+ und / PR- das gewünschte Programm wählen und mit OK bestätigen. ¾ Kehren Sie zurück zur Zeicheneingabe (siehe oben), um die Programmauswahl noch weiter einzuschränken. smart CX01...

  • Page 34: Programmliste Sortieren (Nach Alphabet)

    Ersatz für eine gedruckte Programmzeitschrift. 5.7.5.1 Single EPG ¾ Drücken Sie die SEPP-Taste der Fernbedienung. Das Fenster Single EPG (Informationen über ein Programm) öffnet sich. Beschreibung Alle im Tagesverlauf gesendeten Sendungen mit Beginn und Ende, die ausgewählte Sendung ist farbig markiert. smart CX01...

  • Page 35: Epg

    ¾ Drücken Sie die Taste EXIT, um das Fenster Single EPG zu schließen und zum TV-Betrieb zurückzukehren. 5.7.5.2 Nach Drücken blauen Funktionstaste im Fenster Single EPG gelan- gen Sie zum Fenster EPG mit folgenden Anzeigen: Die laufende Sendung ist mit markiert. smart CX01...
  • Page 36 Die laufende Sendung ist mit markiert. ¾ Drücken Sie OK wenn ausgewählt ist, um eine Sendung vor oder zu- rück zu springen. ¾ Drücken Sie OK wenn ausgewählt ist, um zwei Stunden vor oder zu- rück zu springen. smart CX01...

  • Page 37: Audio-Einstellungen

    Informationen sind in Hauptseiten und Unterseiten organisiert. ¾ Drücken Sie die TXT-Taste der Fernbedienung, um den Videotext einzuschalten. Die erste Teletext-Seite 100 wird angezeigt. Bei Videotext (außerhalb Deutschlands Teletext) werden in der Austastlücke des Fernsehsignals Nach- richten, Texte und bildhafte Darstellungen ausgestrahlt. smart CX01...

  • Page 38: Seitenverhältnis

    ¾ Drücken Sie die V-MODE-Taste mehrmals hintereinander, um das Bildseiten- verhältnis einzustellen: Mögliche Werte sind: Auto, 4:3PS, 4:3LB, 16:9LB (siehe Tabelle im Abschnitt 7.3.1, Seite 57). Die Einstellung des Seitenverhältnisses ist auch über das Menü möglich (siehe Abschnitt 7.3.1) smart CX01...

  • Page 39: Programminfo

    PID = Packet IDentifier (engl.), jede Tabelle oder jeder Elementary Stream in einem Transportstrom wird durch einen 13 Bit großen PID identifiziert. PCR = Program Clock Reference , notwendig um dem (engl.) Dekoder eine zeitlich und geschwindigkeitsrichtige Darstellung zu ermöglichen smart CX01...

  • Page 40: Mediaplayer

    6.1 Beispiel Musik ¾ Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus und drü- cken Sie die grüne Funktionstaste, um dieses der Wiedergabeliste (Favoriten- liste) hinzuzufügen. Das jeweilige Musikstück wird mit einem Herzsymbol markiert. smart CX01...
  • Page 41 2. Drücken Sie die grüne Funktionstaste, um das ausgewählte Musikstück aus der Wiedergabeliste zu entfernen. 3. Drücken Sie EXIT, um den Löschvorgang zu beenden oder gehen Sie zu 1. zurück, um weitere Musikstücke aus der Wiedergabeliste zu entfernen. smart CX01...
  • Page 42 Alle Musikstücke im aktuellen Verzeichnis werden in der angezeigten Reihenfolge gespielt und wiederholt. Alle Musikstücke im aktuellen Verzeichnis werden in zu- fälliger Reihenfolge gespielt und dann wiederholt. ¾ Drücken Sie die EXIT-Taste, um den Mediaplayer zu schließen und zum Menü PVR zurückzukehren. smart CX01...

  • Page 43: Beispiel Bilder

    7.1.1 TV-Programmliste / Radio-Programmliste Sie können die Listen individuell anpassen. Es stehen Ihnen verschiedene Editier- möglichkeiten zur Verfügung. Zur Vereinfachung wird im Folgenden nur das Editie- ren der TV-Listen erläutert, zum Editieren der Radio-Programmlisten müssen Sie entsprechend vorgehen. smart CX01...

  • Page 44: Programm Einer Favoritenliste Hinzufügen

    Programm zugeordnet werden soll und bestätigen Sie mit OK. Die jeweilige Fa- voritenliste wird entsprechend markiert ( 4. Die Programme, die Sie einer Favoritengruppe zugeordnet haben, werden in den Programmlisten markiert. 5. Drücken Sie die Taste FAV noch einmal oder die Taste EXIT, um die Funktion Hinzufügen zu verlassen. smart CX01...

  • Page 45: Programme Mit Einem Passwortschutz Versehen (Für Unbefugten Zugriff Sperren)

    Programme auf einen anderen Kanalplatz verschieben: 1. Drücken Sie die gelbe Funktionstaste, um die Funktion Verschieben einzulei- ten. 2. Markieren Sie das Programm, das Sie verschieben möchten, mit den Tasten PR+ und / PR- und bestätigen Sie mit OK. smart CX01...

  • Page 46: Programmliste Sortieren

    (Sortiere), um ein Fenster zu öffnen, in dem Sie die Sortierkrite- rien festlegen können. 3. Wählen Sie Name(A-Z), um die Programmliste in aufsteigender alphabetischer Reihenfolge zu sortieren. oder Wählen Sie Name(Z-A), um die Programmliste in abfallender alphabetischer smart CX01...

  • Page 47: Programme Umbenennen

     Drücken Sie die gelbe Funktionstaste (OK), um die bisher gemachten Än- derungen zu übernehmen und das Fenster Umbenennen wieder zu schlie- ßen.  Drücken Sie die blaue Funktionstaste (CANCEL), um die bisher gemachten Änderungen zu verwerfen und das Fenster Umbenennen zu schließen. smart CX01...

  • Page 48: Einzelnes Programm Aus Der Programmliste Löschen

    7.1.3 Favoritenlisten In diesem Untermenü können die Favoritenlisten umbenannt werden. 1. Wählen Sie mit den Tasten / PR+ und / PR- die zu ändernde Favoritenliste und bestätigen Sie mit OK. 2. Eine Bildschirmtastatur öffnet sich. smart CX01...

  • Page 49: Menü Installation

    ¾ Drücken Sie die blaue L/R-Taste, um zum Untermenü Favoritenlisten zurück- zukehren und drücken Sie EXIT, um das Untermenü zu verlassen. 7.2 Menü Installation Die von smart gemachten Einstellungen gelten für eine Standard-Satellitenanlage. Darüber hinausgehende Anlageneigenschaften (beispielsweise Unikabel-Anlage oder Motorantenne) müssen Sie im Menü Installation manuell anpassen: ¾...

  • Page 50: Satellitenliste

     Drücken Sie die blaue Funktionstaste (L/R), um den Änderungsvorgang abzubrechen und zur Satellitenliste zurückzukehren. So fügen Sie einen Eintrag hinzu: 1. Drücken Sie die grüne Funktionstaste. 2. Geben Sie Namen und Längengrad ein (Texteingabe wie unter Ändern be- schrieben). smart CX01...

  • Page 51: Antenneneinstellung

    Satellitenliste als diejenigen markiert sind, von denen Sie Programme empfangen möchten. ¾ Wählen Sie unter LNB Frequenz den für das eingesetzte LNB passenden Wert. Alternativ drücken Sie OK, wählen aus der Liste den passenden Wert bestätigen und mit OK): smart CX01...
  • Page 52 Sie mit OK). Bedeutung Lfd. Nummer des ausgewählten Transponders Anzahl der zu empfangenden Transponder Frequenz (MHz) Polarisation, H = horizontal, V = vertikal Symbolrate (MS/s) Die Ausrichtung Ihrer Antenne ist optimal, wenn die Signalstär- ke maximal ist. smart CX01...

  • Page 53: Motorantenne

    DiSEqC = Digital Satellite Equipment Control (engl.), bezeichnet eine digitale Steuersignaltechnik bei Satelliten-Empfangsanlagen DiSEqC1.0 unterstützt vier Satellitenpositionen DiSEqC1.1 unterstützt 16 Satellitenpositionen DiSEqC1.2 bietet gegenüber 1.0 und 1.1 zusätzlich die Möglichkeit zur Rotorsteuerung, USALS = Universal Satellites Automatic Location System (engl., besonders einfache Motorantennen-Steuerung) smart CX01...
  • Page 54 Abfrage erscheint. Bestätigen Sie den Löschvorgang mit Ja oder brechen Sie ihn mit Nein ab. ¾ Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzukeh- ren. ¾ Wählen Sie Limit setzen und drü- cken Sie OK, um das Fenster Limit setzen zu öffnen. smart CX01...
  • Page 55 (i. d. R. der Transponder, über den Ihr bevorzugtes Programm ausgestrahlt wird). 3. Richten Sie Ihre Motorantenne so aus, dass Signalstärke- und qualität (wer- den am unteren Bildschirmrand angezeigt) Maximalwerte erreichen. 4. Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzukeh- ren. smart CX01...

  • Page 56: Einzel-Satellitensuche

    ¾ Wählen Sie unter Tuner aus, von welchem LNB die Signale verarbeitet werden sollen (wenn nur ein LNB vorhanden ist, ist dieser Punkt nicht aktiv). ¾ Starten Sie den Sendersuchlauf, indem Sie Suche wählen und mit OK bestäti- gen. FTA = Free To Air = unverschlüsselt ausgestrahlte Programme smart CX01...

  • Page 57: Multi-Satellitensuche

    = progressive (engl.), Vollbildverfahren: Vollbilder werden übertragen, z. B. bedeutet 720p dass in einer Sekunde 50 Vollbilder mit einer Auflösung von 1280 Bildpunkten / Zeile und 720 Zeilen / Bild übertragen werden. i = interlaced (engl.), Zeilensprungverfahren: gerade und ungerade Zeilen werden abwechselnd über- tragen. smart CX01...
  • Page 58 Kabel verbunden haben, ist die Auflösung maximal 576i (PAL- Format). ¾ Wählen Sie Digital Audio Ausgang, um mit den Tasten / und / das Format des digitalen Audiosignals zu bestimmen: PCM – Pulse Code Modulation (Standard), DD – Dolby Digital (Mehrkanalton). smart CX01...

  • Page 59: Zeit

    GMT-Nutzung ein oder aus. Ein = automatische Zeiteinstellung über Satellitensignal ist aktiviert. Aus = automatische Zeiteinstellung über Satellitensignal ist deaktiviert. smart empfiehlt die Voreinstellung zu belassen (GMT-Nutzung Ein). 4. Wählen Sie den Punkt GMT und wählen Sie mit den Tasten / oder Ihre Zeitzone, beispielsweise gilt für Deutschland, Österreich, Schweiz...

  • Page 60: Timer / Sleep-Timer

    Bildschirm wieder das Fernsehbild erscheint. 7.3.3 Timer / Sleep-Timer Mit dem Timer im smart CX01 können Sie entweder einen Umschaltvorgang (Pro- grammwechsel) programmieren oder der Timer dient als Sleep-Timer. Im Untermenü Timer können bis zu acht verschiedene Events (Ausschaltvorgänge oder Programmwechsel) programmiert, bearbeitet bzw. gelöscht werden.

  • Page 61: Osd Einstellung

    ¾ Wählen Sie hier mit den Tasten / und / die Transparenz des Bild- schirmmenüs aus. Sie können Werte zwischen 0% (OFF) (keine Transparenz) und 40% (fast durch- sichtig) auswählen. Der Standardwert ist OFF. OSD = On Screen Display (engl.), Bildschirmmenü smart CX01...

  • Page 62: Anderes

    Updatefunktion aktiviert werden soll. 7.4 Menü Einstellung 7.4.1 Softwareversion Im Untermenü Information wird die aktuelle Versionsnummer der Software des smart CX01 angezeigt. 7.4.2 Werkseinstellung Wenn Sie beispielsweise unbeabsichtigt eine falsche Einstellung abgespeichert haben oder den Receiver ohne Ihre Anpassungen an jemanden weitergeben wol-...

  • Page 63: Bild

    Software-Update über Satellit Wenn Sie Ihr Fernsehsignal über Astra 19,2°E empfangen, können Sie ein Update der Receiver-Software über Satellit durchführen: Wählen Sie im Menü Einstellung das Untermenü OTA -Update. OTA = Over The Air (engl.) = über Satellit smart CX01...

  • Page 64: Softwareupdate Über Usb

    Zeit den Receiver nicht aus! 7.4.4.2 Softwareupdate über USB Sie können Ihren smart CX01 auch über die USB-Schnittstelle aktualisieren. 1. Suchen Sie die Update-Datei auf der Internetseite www.smart-electronic.de (Menüpunkt Support) und speichern Sie diese auf einem USB-Datenträger. 2. Entpacken Sie die Datei mit der Endung .abs und kopieren Sie sie dann auf Ihren USB-Datenträger.

  • Page 65: Betrieb In Einem Unikabel-System

    8 Betrieb in einem Unikabel-System 8.1 Über Unikabel Der HDTV Receiver smart CX01 ermöglicht es, den Empfangsmodus auf den Unika- bel-Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen.

  • Page 66: Installation

    1. Drücken Sie die rote Funktionstas- te (SHIFT), um das Untermenü An- tenneneinstellung zu öffnen. 2. Wählen Sie den Menüpunkt LNB Frequenz aus, um Einkabel (9750- 10600) einzustellen. 3. Drücken Sie die grüne Funktions- taste, um das Fenster ZF setzen zu öffnen. smart CX01...
  • Page 67 Eingaben in diesem Fenster zu verwerfen und ohne zu speichern zum Unter- menü Antenneneinstellung zurückzukehren. 8. Drücken Sie die rote Funktionstas- te, um das Fenster ZF ändern zu öffnen. 9. Verlassen Sie das Menü mit EXIT (die Einstellungen werden gespei- chert). Die RAPS-Installation wird automa- tisch fortgesetzt. smart CX01...

  • Page 68: Reinigen

    ¾ Stellen Sie sicher, dass keine Flüssigkeit in den Receiver ge- langt. Bei der Reinigung des Receivers besteht die Gefahr der Beschädigung des Receivers! ¾ Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. ¾ Reinigen Sie das Gehäuse des Receivers mit einem trockenen ACHTUNG! Tuch. smart CX01...

  • Page 69: Transport Und Außerbetriebnahme

    3. Nehmen Sie die Batterien aus der Fernbedienung. 4. Legen Sie den Receiver, die Kabel und die Fernbedienung in die Originalverpa- ckung. 5. Lagern Sie den Receiver und die Zubehörteile an einem trockenen und staub- freien Ort. 6. Schützen Sie den Receiver vor Frost. smart CX01...

  • Page 70: Störungsbehebung

    Richten Sie die Fernbedienung auf die ausgerichtet. Vorderseite des Receivers. Display blinkt Kurzschluss am Antennen- Ziehen Sie den Antennen-Stecker vom eingang. LNB-Eingang ab und prüfen Sie diesen. Vergewissern Sie sich, dass Ihre An- tennenanlage ordnungsgemäß instal- liert ist. smart CX01...
  • Page 71 Störungsbehebung Bei Bedarf wird für den Receiver neue Betriebssoftware veröffentlicht. Diese kann ganz einfach über Satellit oder von der Webseite www.smart-electronic.de geladen werden. Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich an Ihren Fachhändler. Servicehotline Wenn Sie Probleme mit der Technik, mit den Anschlüssen oder grundsätzliche...

  • Page 72: Entsorgung

    WEEE = Waste Electrical and Electronic Equipment (engl.) = Elektro- und Elektronikgeräte-Abfall. Die WEEE-Richtlinie ist die EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronik- schrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen der zunehmenden Mengen an Elektronikschrott. smart CX01...

  • Page 73: Technische Daten

    13.3 Netzteil Stromverbrauch im Standby unter 1 W Netzspannung 175 - 250 V ~, 50/60 Hz 13.4 Anschlüsse Datenträgerschnittstellen USB 2.0 Antenneneingang F-Stecker Tuner-LOOP THROUGH F-Stecker Service RS232 Audio-Ausgang 1 x Stereo 1 x Digital Audio Video-Ausgang 1x HDMI smart CX01...

  • Page 74: Temperatur

    Tiefe 145 mm Gewicht ca. 1 kg 14 Konformitätserklärung Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Germany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: x Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG  EN 55013:...
  • Page 75 Introduction Introduction Dear customer, Thank you for buying a smart HDTV satellite receiver. This user manual provides information on x placement x installation, x adjustment x operation, x cleaning and disposal of the receiver. Please carefully read the user manual before operating the receiver.
  • Page 76 Risks in Case of Intended Use ................88 Location ........................88 Handling of Batteries ................... 89 Notes on Product Liability ................. 89 Installation of smart CX01 ................90 Connection Scheme .................... 90 Connect Satellite Antenna ................. 91 Connect TV Set ...................... 91 Connect Home Cinema System (Optional) ..........
  • Page 77 5.8.3.4 Sort Channel List (by Alphabet) ..............106 5.8.4 Recall ........................107 5.8.5 EPG .......................... 107 5.8.5.1 Single EPG ......................107 5.8.5.2 EPG .......................... 108 5.8.6 Audio Settings ..................... 109 5.8.7 Teletext ........................110 5.8.8 Aspect Mode ......................110 smart CX01...
  • Page 78 Single Satellite ..................... 127 7.2.5 Multi Satellite ....................... 128 Menu System Setup ................... 128 7.3.1 TV System ......................128 7.3.2 Timer / Sleep Timer Setting ................129 7.3.3 OSD Setting ......................131 7.3.4 Other ........................131 7.3.5 RAPS System ......................132 smart CX01...
  • Page 79 13 Technical Data ....................142 13.1 General Information ..................142 13.2 Remote Control ....................142 13.3 Mains Adapter ..................... 142 13.4 Connections ......................142 13.5 Temperature ......................143 13.6 Dimensions and Weight ................... 143 14 Declaration of Conformity ................143 smart CX01...

  • Page 80: User Information

    User Information User Information 1.1 Use of this Manual x This manual is intended for the HDTV cable receiver smart CX01. x Please carefully read this user manual before operating the device for the first time. x Please note all warnings and notes included in this user manual.
  • Page 81 The various possibilities of settings as well as image captions are stated in Italics. Menu windows and menu items (that often include further hid- bold den menu items or direct settings) as well as the designations of keys are printed in bold letters. smart CX01...

  • Page 82: Product Description

    Product Description Product Description 2.1 Scope of Delivery x HDTV satellite receiver smart CX01 Fehler! Unbekannter Name für Dokument- Eigenschaft.. x remote control x 2 batteries (AAA) for remote control x user manual smart CX01...

  • Page 83: Receiver

    Product Description 2.2 Receiver 2.2.1 Front Panel Beschreibung 4-digit display Display Channel up / up-navigation in menu Switch between standby / normal operation STANDBY Channel down / down-navigation in menu smart CX01...

  • Page 84: Rear Panel

    SCART connection for TV device (analog) HDMI Digital audio and video out Connection for external USB data storage ON / OFF Power switch (On/Off) High Definition Multimedia Interface (engl.), Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten. smart CX01...

  • Page 85: Remote Control

    2.3 Remote Control Description Switch between operational and standby mode. V-MODE Switch aspect mode Direct channel selection 1 - 9 Switch between TV and radio mode TV/Radio Call of channel search function FIND Channel + or up-navigation in menu smart CX01...
  • Page 86 Exit menu or menu item Display / hide teletext 10 entries down in menu / channel list Call main menu MENU Yellow function key Blue function key Pause playback SEPP = Smart Elektronic Program Portal EPG = Electronic Program Guide smart CX01...

  • Page 87: Save Energy

    Thus, energy consumption during Save Energy Standby Mode is reduced to less than 1 Watt! 2.5 Guarantee The warranty of the HDTV satellite receiver smart CX01Fehler! Unbekannter Name für Dokument-Eigenschaft. of smart electronic GmbH corresponds to the legal regulations at the time of purchase.

  • Page 88: General Safety Instructions

    General Safety Instructions 3.1 Intended Use The HDTV satellite receiver smart CX01Fehler! Unbekannter Name für Doku- ment-Eigenschaft. is intended for private receiving of digital satellite television (DVB-S). It is exclusively intended for such purpose and must be used exclusively for such purpose.

  • Page 89: Handling Of Batteries

    The device is not used in accordance with the user manual. x The device is used out of the field of application as described above. x The operator performs unauthorized changes of the device. smart CX01...

  • Page 90: Installation Of Smart Cx01

    Installation of smart CX01Fehler! Unbekannter Name für Dokument-Eigenschaft. Installation of smart CX01Fehler! Unbekann- ter Name für Dokument-Eigenschaft. ¾ First connect the receiver to the satellite antenna and any other devices before connecting the mains plug to the power outlet. ¾ Please also note the user manuals of the other devices.

  • Page 91: Connect Satellite Antenna

    4.4 Connect Home Cinema System (Optional) To improve audio playback, you can connect to the smart CX01 - additionally to the TV set - also a multichannel home cinema system or a hi-fi system. There are various possibilities for connection. Your type of connection depends on the connection possibilities of your home cinema system.

  • Page 92: Connect Data Storage (Optional)

    Installation of smart CX01Fehler! Unbekannter Name für Dokument-Eigenschaft. Receiver Your home cinema system is able to loop through an HDMI signal, i.e. HDMI connection for receiver and HDMI connection for TV set. ¾ Connect the home cinema system and the re-...

  • Page 93: Connect Power Supply

    Installation of smart CX01Fehler! Unbekannter Name für Dokument-Eigenschaft. 4.6 Connect Power Supply ¾ When all devices are properly connected to the receiver you can connect the mains plug to the power outlet. 4.7 Insert Batteries of Remote Control This describes the steps for inserting new batteries of the remote control or for replacing empty batteries: 1.

  • Page 94: Basic Operation

    5.2 Installation After first switching-on or after resetting the receivers, various windows will open: 5.2.1 Language By default, the smart CX01 language is preset to Deutsch [German]. Please ensure that the setting is correct; you may change your settings by corre-...
  • Page 95 The RAPS system of your CX01 automatically performs such programming work. The window RAPS Automatic Installation is the second window of the installation process.

  • Page 96: Raps Parameters

    Astra 23.5° East Eurobird 9A 9° East Number of transponders included in the RAPS file Number of all channels in the RAPS lists Progress bar: informs on progress of download of the RAPS file East, often abbreviated "E" smart CX01...

  • Page 97: Satellite List

    PR. The selectable countries are based on your satellite selection as per section 5.2.4. ¾ Press OK to go to the next window Your regional channel. DiSEqC = Digital Satellite Equipment Control, a digital control signal technology with satellite receiving systems smart CX01...

  • Page 98: Regional Channel

    (Yes) or not (No) by re- spectively pressing / ¾ Press OK to store your settings and to finish installation of the RAPS channel list. After this, TV operation will automatically start. smart CX01...

  • Page 99: Select Operation Mode

    The menu items with the settings for TV and radio can be respectively accessed in the two operation modes TV and Radio. For menu navigation, you can use both the keys at the receiver as well as the re- mote control: ¾ Press / PR+ to select the menu item above. smart CX01...

  • Page 100: Parental Lock

    PIN and selecting Off or On by using the keys / ; or  change the password: 1. Select the field New Password. 2. Enter a new password. 3. Go to the field Confirm Password. 4. Again enter the new password. smart CX01...

  • Page 101: Set Time

    5.7 Set Time Reasonable operation of the smart CX01Fehler! Unbekannter Name für Doku- ment-Eigenschaft. require setting of system time. By default, the receiver is set to Usage, i.e. date and time are taken from the received signal. Time zone is set to GMT + 1 hour (+ 1:00) by default.

  • Page 102: Direct Channel Selection

    / PR+ and / PR-. With each change of channel, an information window with information on the cur- rent channel will be displayed: Description Channel number of current channel in current channel list Channel name of current channel Date Time smart CX01...

  • Page 103: Channel Selection Via Selection Window

    P+ and P- for steps of ten, and confirm your selection by pressing OK. The channel will be correspondingly switched. 4. Press OK or EXIT to close the selection window. Channel selection window: Description Display of current channel list Marked channel smart CX01...

  • Page 104: Channel Selection Via Search Function

    Scroll bar – shows position of current channel in channel list 5.8.3 Channel Selection via Search Function The channel lists can be quite comprehensive; correspondingly, the smart CX01Fehler! Unbekannter Name für Dokument-Eigenschaft. offers various pos- sibilities to filter the list, search for channels in the list, or sort the list: ¾...

  • Page 105: Genre Filter

    Additionally to letters and numbers, there are also special buttons: Button Meaning Changes between upper-case and lower case CAPS (only effective with letters). (yellow function key) Deletes the last entered character. (red function key) or <- smart CX01...

  • Page 106: Sort Channel List (By Alphabet)

    OK, i.e. if you are then pressing the OK key to show the channel selection window, the channel selection list is dis- played in its previous original state. smart CX01...

  • Page 107: Recall

    ¾ Press the yellow function key to include channel, date, switch-on time and duration of the marked program into a timer. The Timer Mode is set to Once by default; Timer Service is set to Channel. You may change settings as described in section 7.3.2, page 129. smart CX01...

  • Page 108: Epg

    Press the OK key, the red function key or the EXIT key to close such window. ¾ Press the keys / PR+ and / PR- to flip through all available channels. ¾ Press the keys / and / to page back and forward respectively one program within a channel. smart CX01...

  • Page 109: Audio Settings

    3. Press the keys / PR+ or / PR- to select another language or Dolby AC3 (Dolby Digital) as far as provided by the TV station. 4. After selecting the desired audio mode, leave the menu by pressing the EXIT key. smart CX01...

  • Page 110: Teletext

    Press the INFO key twice. The window on the right will be displayed: Description Genre Start time and end time of current program Name of current channel Name of current program Language of current program Detailed information on current program smart CX01...
  • Page 111 PID = Packet IDentifier, each table or each elementary stream in a transport stream is identified by a 13- bit PID. PCR = Program Clock Reference; required to enable the decoder to perform correct presentation regarding time and speed. smart CX01...

  • Page 112: Media Player

    The respective track is marked with a heart symbol. You can repeat this procedure for all tracks to be added to the play list. ¾ Press the yellow function key to add all tracks from the current directory to the play list. smart CX01...
  • Page 113  rename tracks by pressing the red function key;  copy tracks by pressing the green function key;  and delete tracks by pressing the yellow function key;  as well as create new folders by pressing the blue function key. smart CX01...

  • Page 114: Example: Images

    / to determine if the settings should be saved or discarded, and confirm by pressing OK. You will be directed back to the image list. ¾ Press key 3 to display all images in the current directory. smart CX01...
  • Page 115 Media Player You can also have images being displayed whilst music is being played, e.g. by changing the file type during playback of music (using key 0) and then starting a slide show. smart CX01...

  • Page 116: Extended Settings And Functions

    A selection window with the eight available favorite lists will open. 3. Select the favorite list to which the channel is to be allocated by using the keys / PR+ and / PR-, and confirm by pressing OK. The respective favorite list is correspondingly marked ( smart CX01...

  • Page 117: Provide Channels With Password Protection (Lock Against Unauthorized Access)

    2. Mark the channel to be moved by using the keys / PR+ and / PR-, and confirm by pressing OK. The channel to be moved is marked in the channel list. . If you want to move more than one channel, smart CX01...

  • Page 118: Sort Channel List

    2. Press the red function key (Sort) to open a window for determining sorting criteria. 3. Select Name(A-Z) to sort the channel list in ascending alphabetical order. Select Name(Z-A) to sort the channel list in descending alphabetical order. smart CX01...

  • Page 119: Rename Channels

    Rename. 5. Press the green function key to leave the Rename mode. 7.1.1.7 Delete Individual Channels from Channel List 1. In the sub-menu Edit Channel – TV Channel List, press the blue function key (Edit). smart CX01...

  • Page 120: Delete All

    , and confirm by pressing OK. Switch between upper case and lower case by pressing the yel- low function key. Delete individual letters/numbers by pressing the SHIFT key (red). ¾ Repeat this until the desired favorite name is entered. smart CX01...

  • Page 121: Menu Installation

    ¾ Press the blue L/R key to return to the sub-menu Favorite and press EXIT to leave the sub-menu. 7.2 Menu Installation The settings made by smart apply to a standard satellite system. Any further system functions (e.g. unicable system or motor antenna) should be manually set in the menu Installation: ¾...
  • Page 122 , and confirm your selec- tion by pressing OK. You will be directed back to the satellite list. ¾ Press EXIT to leave the submenu Satellite List. ¾ Press EXIT to leave the menu Installation and to return to TV operation. smart CX01...

  • Page 123: Antenna Setup

    5150 - 5750 Unicable (9750 - 10600) 10450 5750 - 5150 Unicable (10200) A universal LNB with 9750 - 10600 MHz is the default value. You can set signal strength and signal quality for receiving of a certain transponder: smart CX01...
  • Page 124 H (horizontal), V (vertical) and Auto. Factory setting is made to Auto. DiSEqC = Digital Satellite Equipment Control, a digital control signal technology with satellite receiving systems DiSEqC1.0 supports four satellite positions DiSEqC1.1 supports 16 satellite positions smart CX01...

  • Page 125: Motor Antenna

    7. Confirm change of position by pressing Yes or discard such change by press- ing No. As compared to 1.0 and 1.1, DiSEqC1.2 offers the additional possibility of rotor control, USALS = Uni- versal Satellites Automatic Location System (particularly simple motor antenna control) smart CX01...
  • Page 126 1. Select Satellite to select the satellite that should be used as reference for USALS control of the antenna. 2. Select Transponder to select the transponder that should be decisive for the antenna position (usually the transponder that is used to send your pre- ferred channel). smart CX01...

  • Page 127: Single Satellite

    ¾ At Tuner, select the LNB to process the signals (if only one LNB is present, then this item will not be active). ¾ Start channel search by selecting Search and confirm by pressing OK. FTA = Free To Air = unencrypted channels smart CX01...

  • Page 128: Multi Satellite

    = progressive scan: progressive scan images are transmitted, e.g. 720p means that 50 progressive scan images with a resolution of 1280 pixel/line and 720 lines/image are transmitted per second. i = interlaced video: odd and even lines are transmitted alternatingly. smart CX01...

  • Page 129: Timer / Sleep Timer Setting

    DD signals. 7.3.2 Timer / Sleep Timer Setting With the timer in the smart CX01 you can either program a channel switch or it serves as sleep timer. Im Untermenü können bis zu acht verschiedene Events (Ausschaltvorgänge oder Programmwechsel) programmiert, bearbeitet bzw. gelöscht werden.
  • Page 130 10. Mark the button Save by using the keys / PR+ and / PR-, and confirm by pressing OK (or select Cancel and confirm by pressing OK if you want to cancel programming – then you will return to the sub-menu Timer Setting). smart CX01...

  • Page 131: Osd Setting

    You can deactivate the automatic standby function via the menu. ¾ Select Auto Standby to switch on or switch off the automatic standby function, using the keys / and / (factory setting is Auto Standby On). OSD = On Screen Display smart CX01...

  • Page 132: Raps System

    ¾ Select RAPS Mode to determine if the channel list should be completely recre- ated or only be updated after resetting to factory settings. ¾ Select Auto RAPS Scan to determine if the automatic update function should be activated. ¾ Select Start to manually start new configuration or updating. smart CX01...

  • Page 133: Menu Tools

    Extended Settings and Functions 7.4 Menu Tools 7.4.1 Software Version The sub-menu Information displays the current version number of the smart CX01Fehler! Unbekannter Name für Dokument-Eigenschaft. software. 7.4.2 Factory Settings If you erroneously saved wrong settings or if you want to pass on the receiver with-...

  • Page 134: Software Update Via Satellite

    7.4.4.2 Update via USB 1. Search for the upgrade file on the internet page www.smart-electronic.de (menu item Support) and save it to a USB data storage. 2. Unpack the file with the ending .abs and copy it to the USA data storage.
  • Page 135 7. Select the Start button and confirm by pressing OK. The message on the right will be displayed: The upgrade will be performed after selecting OK by using the keys and pressing OK. Then, the receiver will automatically perform new start. smart CX01...

  • Page 136: Operation In A Unicable System

    Operation in a Unicable System 8.1 Via Unicable The HDTV receiver smart CX01 allows for changing the receiving mode to the uni- cable standard. This makes it possible - depending on the antenna type - to con- nect up to eight independent receivers to only one main line.

  • Page 137: Installation

    Antenna Setup without saving. 12. Press the red function key to open the window Antenna Setup Center Freq. 13. Leave the menu by pressing EXIT (settings will be saved). RAPS installation will be continued automatically. smart CX01...

  • Page 138: Cleaning

    3. Remove the batteries from the remote control. 4. Put receiver, cables and remote control into the original packaging. 5. Store the receiver and the accessory parts at a dry and dust-free location. 6. Protect the receiver from freeze. smart CX01...

  • Page 139: Troubleshooting

    Direct the remote control towards the into wrong direction. front panel of the receiver. Display flashes Short circuit at antenna in. Pull off antenna plug from LNB in and check the same. Verify that your antenna installation is properly installed. smart CX01...
  • Page 140 Troubleshooting New operating software for the receiver will be published, if required. This can be easily downloaded at the website www.smart-electronic.de. If the malfunction still cannot be remedied, then please contact your specialist dealer. Service Hotline In case of technical problems, connection problems or general questions on...

  • Page 141: Disposal

    WEEE = Waste Electrical and Electronic Equipment. The WEEE directive is the EC directive 2002/96/EC on reduction of the increasing amount of waste from electrical and electronic equipment not used any more. Its objective is prevention, reduction and environmentally friendly disposal of the increasing amounts of electronic waste. smart CX01...

  • Page 142: Technical Data

    13.4 Connections Data storage interfaces USB 2.0 Antenna in F-socket Tuner LOOP THROUGH F-socket Service RS232 Audio out 1 x RCA digital audio 1 x RCA stereo Video out 1 x HDMI 1 x SCART connector (EURO AV) smart CX01...

  • Page 143: Temperature

    145 mm Weight approx. 1 kg 14 Declaration of Conformity The company smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Ger- many herby declares that this product meets the following directives and stand- ards: x Directive on electromagnetic compatibility 2004/108/EC...
  • Page 144 Doc-Id: 11093001...

Table of Contents
