Nobles Speed Scrub 2401 Operator And Parts Manual
  1. Manuals
  2. Brands
  3. Nobles Manuals
  4. Floor Machine
  5. Speed Scrub 2401
  6. Operator and parts manual

Nobles Speed Scrub 2401 Operator And Parts Manual

Hide thumbs Also See for Speed Scrub 2401:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

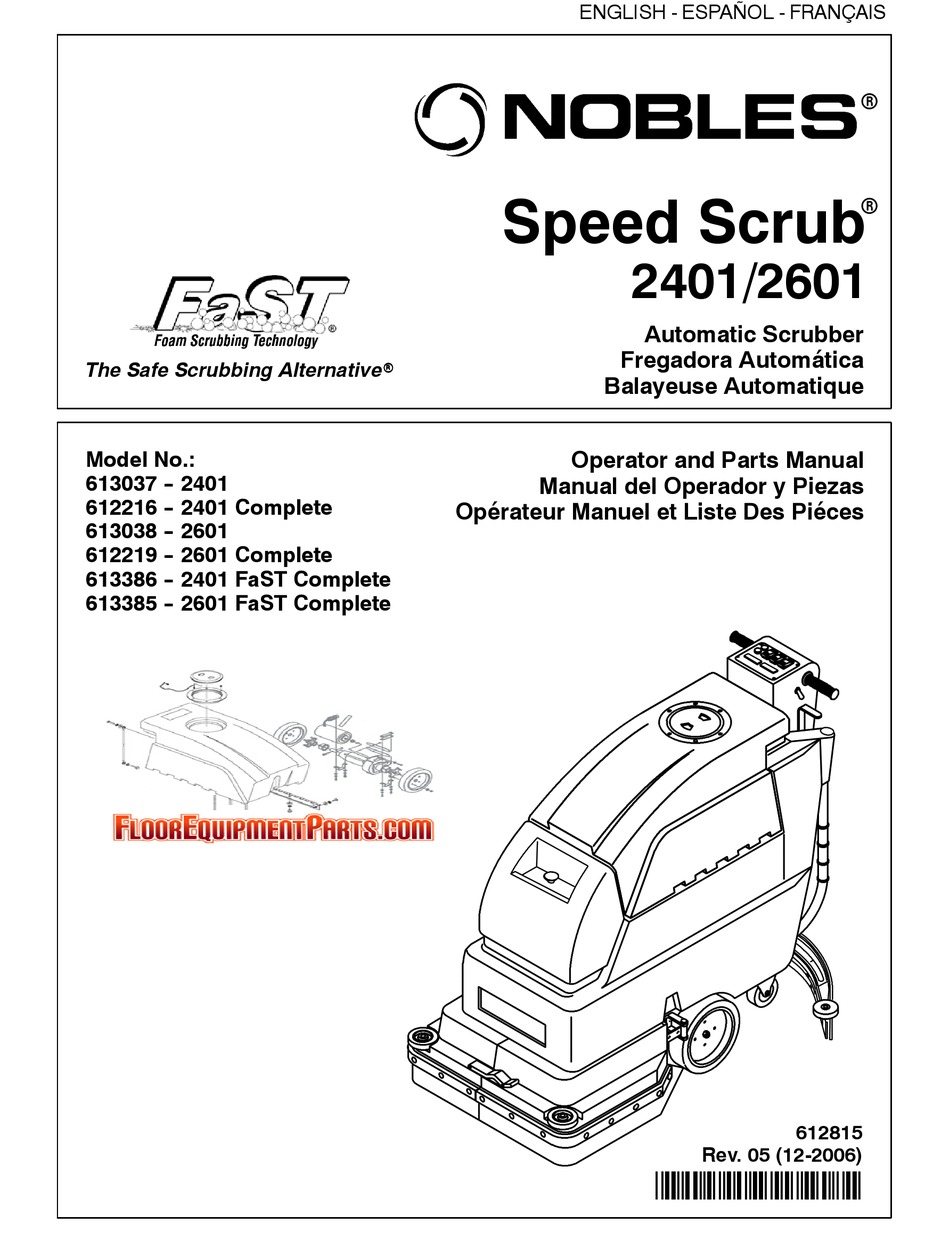

The Safe Scrubbing Alternativer
Model No.:
613037 - - 2401
612216 - - 2401 Complete
613038 - - 2601
612219 - - 2601 Complete
613386 - - 2401 FaST Complete
613385 - - 2601 FaST Complete
ENGLISH - ESPAÑOL - FRANÇAIS
Speed Scrub
2401/2601
Fregadora Automática
Balayeuse Automatique
Operator and Parts Manual
Manual del Operador y Piezas
Opérateur Manuel et Liste Des Piéces
Automatic Scrubber
612815
Rev. 05 (12-2006)
*612815*
R
R
