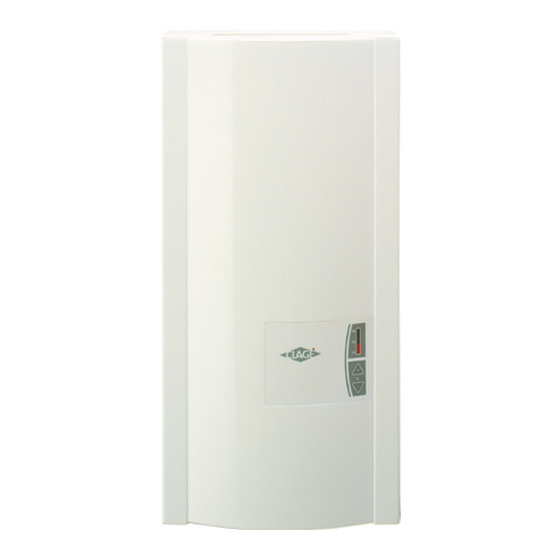

Durchlauferhitzer DLX 24 Instantaneous water heater
Montage- und Gebrauchsanleitung
Installation and operating instructions
Die Montage (Wasser- und Elektroinstallation), erste Inbetriebnahme
sowie die Wartung dieses Gerätes dürfen nur durch einen zugelassenen Fachmann
entsprechend dieser Anleitung vorgenommen werden!
Mounting (water and electrical installation), initial operation and maintenance
of this appliance must only be conducted by an authorised professional
according to these instructions!
Advertisement
Table of Contents
Related Manuals for clage DLX 24
Summary of Contents for clage DLX 24
- Page 1 G G B B Durchlauferhitzer DLX 24 Instantaneous water heater Montage- und Gebrauchsanleitung Installation and operating instructions Die Montage (Wasser- und Elektroinstallation), erste Inbetriebnahme sowie die Wartung dieses Gerätes dürfen nur durch einen zugelassenen Fachmann entsprechend dieser Anleitung vorgenommen werden!
-
Page 2: Übersichtsdarstellung
DLX 24 Übersichtsdarstellung Overview Bei Bestellungen stets Gerätetyp und When ordering, pls always specify the Seriennummer angeben! appliance model and serial number. Wandhalter / heater carrier 82120 Haube / Hood 82001 Durchflussgeber / flow sensor 82025 Thermofühler / thermal sensor... -
Page 3: Table Of Contents
16. Conditions of guarantee ....18 Umwelt und Recycling Environment and Recycling CLAGE denkt auch bei der CLAGE is very conscious of Verpackung an den Umweltschutz. -
Page 4: Sicherheitshinweise
DLX 24 Sicherheitshinweise For your own safety Montage, erste Inbetriebnahme und Installation, initial operation and Wartung dieses Gerätes dürfen nur maintenance of this appliance must durch einen anerkannten Fachhand- only be conducted by an authorised werksbetrieb erfolgen, der dabei für... -
Page 5: Gerätebeschreibung
Schalter auf 21 kW possible to 21 kW or 18 kW by an oder 18 kW begrenzbar. internal switch. Technische Daten Technical specifications DLX 24 Model Bestell-Nr. 32224 Article no. Nennleistung / -strom 18 kW (26 A) 21 kW (30 A) -
Page 6: Abmessungen
DLX 24 Abmessungen Dimensions Installation Installation Zu beachten sind: The following regulations must be observed: • VDE 0100 • EC or national regulations • EN 806-2 (Germany: VDE 0100 and • Bestimmungen der örtlichen EN 806-2) Energie- und Wasserversorgungs- • The regulations of the local power... -
Page 7: Wandhalter Montieren
Installation (Fortsetzung) Installation (continuation) werden, wenn diese DIN 16893 Reihe DIN 16893, Series 2. The hot water 2 entsprechen. Die Warmwasserleitun- pipes must be thermally insulated. gen müssen wärmegedämmt sein. • Der spezifische Widerstand des • The specific resistance of Wassers muss bei 15 °C mindestens the water must be at least 1100 Ω... -
Page 8: Installing Connection Pieces
DLX 24 Installation (Fortsetzung) Installation (continuation) Anschlussstücke installieren Installing connection pieces 1. Schrauben Sie gemäß Abbildung das 1. As shown in the illustration, screw the Kaltwasseranschlussstück (18) mit cold water connection piece (18) with Überwurfmutter und der 1/2“- the union nut and the 1/2" seal onto Dichtung an den Kaltwasseranschluss. -
Page 9: Direktzapfung
Installation (Fortsetzung) Installation (continuation) 3. Schrauben Sie die beiden 3/8“- 3. Screw the two 3/8" union nuts of the Überwurfmuttern der Wasser- appliance's water connection pipes, anschlussleitungen des Gerätes jeweils each with the 3/8" seal, onto the mit der 3/8“-Dichtung auf die fittings. -
Page 10: Elektro-Anschluss
DLX 24 Elektro-Anschluss Electrical connection (nur durch den Fachmann) (only by a specialist) Schaltplan / Wiring diagram Zu beachten sind: Please observe: • VDE 0100 • The installation must comply • EN806-2 with current IEC or national local • Bestimmungen der örtlichen... - Page 11 Elektro-Anschluss Electrical connection (nur durch den Fachmann) (only by a specialist) 2. Lösen Sie die Schraube am Deckel der 2. Undo the screw on the cover of the pc Platinenaufnahme. Klappen Sie den board support and tilt the cover to the Deckel zur Seite.
-
Page 12: Elektroanschluss Von Oben
DLX 24 Elektro-Anschluss Electrical connection (nur durch den Fachmann) (only by a specialist) Elektroanschluss von oben Electrical connection from above (nur bis 10mm zulässig und nur mit Zubehör ODX möglich) (only up to 10 mm and only possible with ODX accessory) 1. -
Page 13: Erstinbetriebnahme
Erstinbetriebnahme Initial operation 1. Vor dem elektrischen Anschluss das 1. Before making the electrical Leitungsnetz und das Gerät durch connection, fill the system and the mehrfaches, langsames Öffnen und appliance with water by carefully Schließen des Warmwasser-Zapfven- opening and closing the hot water tiles mit Wasser füllen und so vollstän- tape valve in order to vent completely. -
Page 14: Gebrauch
DLX 24 Gebrauch How to use Sobald Sie den Warmwasserhahn an As soon as you open the hot water der Armatur öffnen, schaltet sich der tap at the fitting, the instantaneous Durchlauferhitzer automatisch ein. water heater switches itself on Beim Schließen der Armatur schaltet automatically. -
Page 15: Reinigung Und Pflege
Gebrauch How to use Entlüften nach Wartungs- Venting after maintenance arbeiten work Der Durchlauferhitzer DLX ist mit einer The instantaneous water heater DLX automatischen Luftblasenerkennung features an automatic air bubble ausgestattet, die ein versehentliches protection to prevent it from Trockenlaufen verhindert. Trotzdem muss inadvertently running dry. -
Page 16: Wartungsarbeiten
DLX 24 Wartungsarbeiten Maintenance Wartungsarbeiten dürfen nur von Maintenance work must only be einem anerkannten Fachhandwerks- conducted by an authorized betrieb durchgeführt werden. professional. Reinigung und Wechsel des Cleaning and replacing the Filtersiebes filter strainer Der Kaltwasseranschluss des Durchlauf- The cold water connection of the... -
Page 17: Selbsthilfe Bei Problemen Und Kundendienst
Regelung hat Sicherung aus- und wieder Gerät mit dieser Tabelle nicht abgeschaltet einschalten. Wenn Problem beheben läßt, wenden Sie sich weiterhin besteht, bitte an den CLAGE-Zentralkun- Kundendienst informieren dendienst. Halten Sie die Daten des Geräte-Typenschildes bereit! Warmwasserdurch- Auslaufarmatur Perlator, Duschkopf fluss wird schwächer... -
Page 18: Trouble-Shooting And Service
In the event of a damage/claim, we are to be informed in writing within 14 days after recognition of the fault. After receipt, we check if a legitimate guarantee claim is justified. If notice of defects has been given in good time and is justified, CLAGE shall decide how the damage/claim is to be rectified, either by an authorised after-sales partner or by CLAGE central customer service. - Page 19 Notizen / Notes G G B B...
