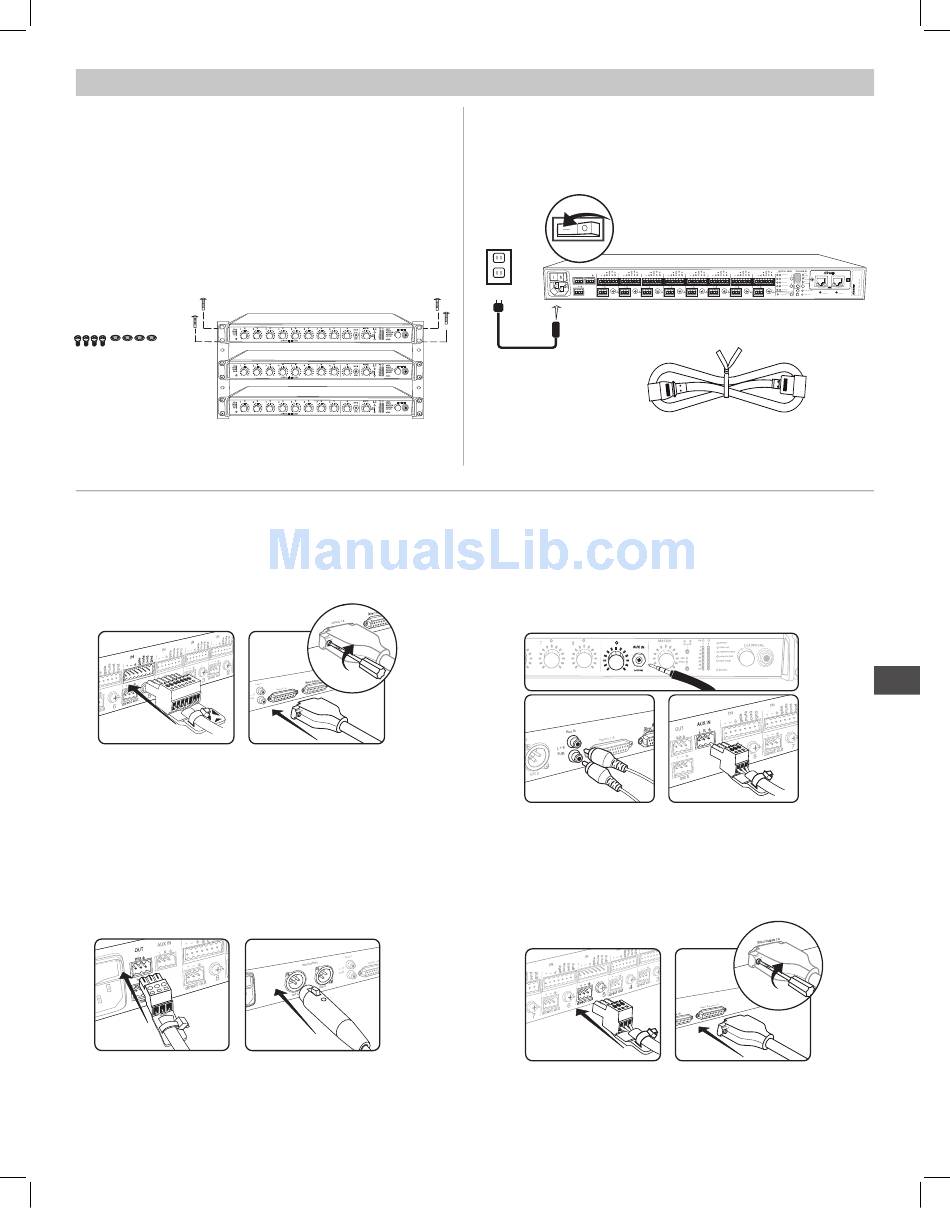

Rackmontage
Den Mischer mit den im Befestigungsteilesatz mitgelieferten Schrauben und
Scheiben im Rack montieren. Bei der Montage von Geräten im Rack die
nachstehenden optimalen Verfahren befolgen:
• Die Umgebungstemperatur im Rack darf den vorgeschriebenen
Betriebstemperaturbereich des Geräts nicht überschreiten.
• Lüftereinlass und seitliche Entlüftungsschlitze nicht blockieren und
ausreichenden Freiraum für die Luftströmung im Rack vorsehen.
• Wenn möglich, 1 RU-Rackplatz zwischen jedem Gerät vorsehen.
1
2
1
2
1
2
Typische Audio-Anschlüsse
① Kanaleingänge
• Mikrofone
• Insert-Sender von einem Mischer
• Dante Netzwerkaudio
③ Mix-Ausgänge
• Verstärker
• Aktivlautsprecher
• Mischerkanaleingänge
Montage
3
4
5
6
7
8
HEADPHONE
push to solo | hold to mute
3
4
5
6
7
8
HEADPHONE
push to solo | hold to mute
3
4
5
6
7
8
HEADPHONE
push to solo | hold to mute
Spannungsversorgung
Das Gerät mit Hilfe des mitgelieferten IEC-Netzkabels an die
Netzstromversorgung anschließen. Den AN/AUS-Schalter (Power)
anschalten.
IN
IN
IN
OUT
AUX IN
L R
+
+
+
+
mix a
+
+
+
+
+
8
7
6
mix b
direct out
direct out
direct out
direct out
② Aux-Eingänge
Aux-Pegel-Audioquellen:
• MP3-Player
• Computer-Kopfhörerausgang
• CD-Player
6
7
8
④ Direktausgänge
• Insert-Rückleitungen zu einem Mischer
• Aufzeichnungsgerät
• Mischerkanaleingänge
IN
IN
IN
IN
IN
+
+
+
+
+
+
+
+
5
4
3
2
1
direct out
direct out
direct out
direct out
HEADPHONE
45
