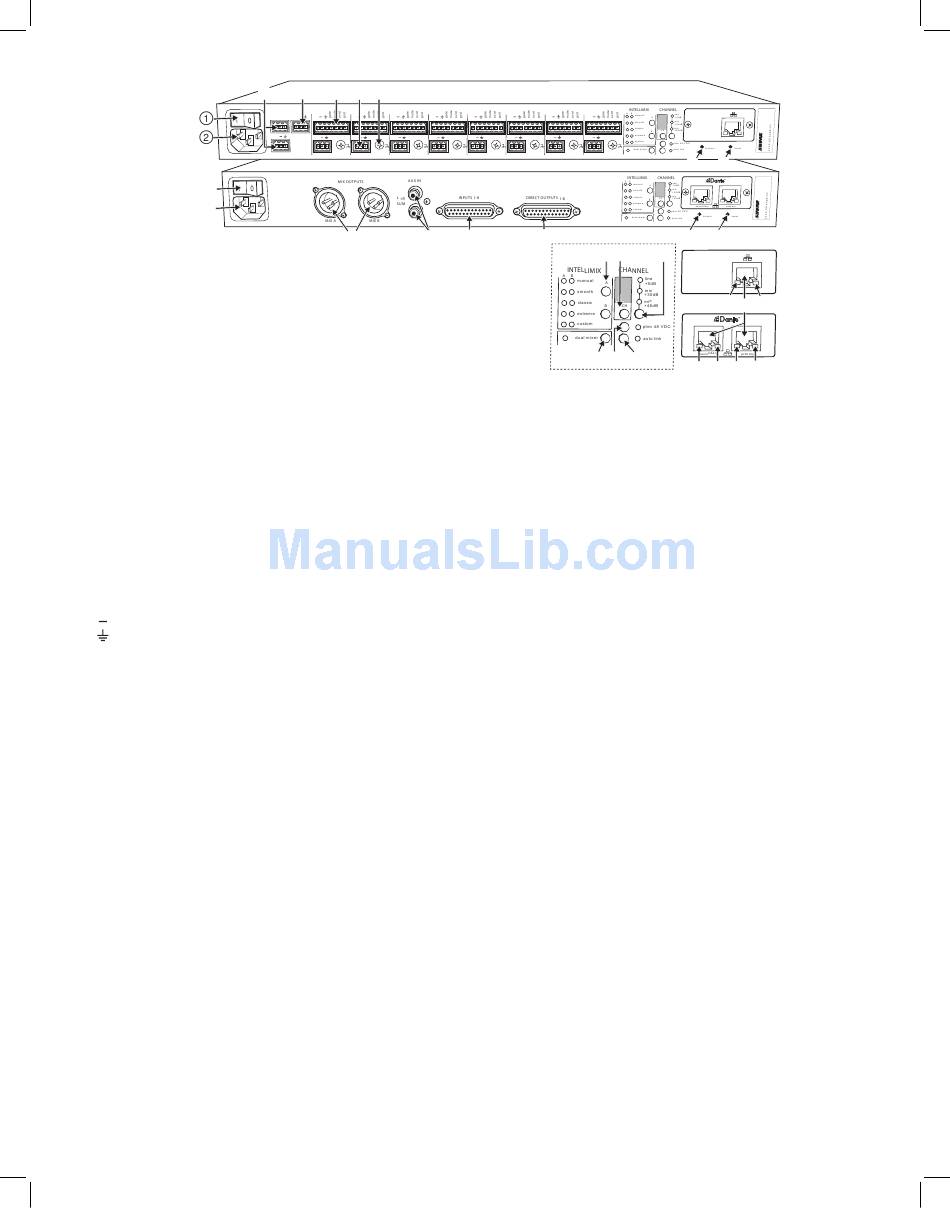

Rückseite
① An/Aus-Schalter
Schaltet das Gerät an und aus.
② Netzbuchse
Versorgt den Mischer bei Anschluss an eine Spannungsquelle mit
Wechselspannung.
③ Ausgänge Mix A und Mix B
Aktive, symmetrische Ausgänge zum Anschluss an Verstärker, DSP,
Mischer oder Aufzeichnungsgerät.
④ Aux-Eingangsbuchse
Dieser unsymmetrische Zusatzeingang fasst den linken und rechten
Kanal zu einem Monosignal zusammen. Die Aux-Eingänge an der
Vorder- und Rückseite werden zu einem Monosignal zusammengefasst
und ohne automatisches Mischen zu den Mix-Ausgängen geführt.
⑤ Kanaleingänge 1–8
Aktiv-symmetrische Mikrofon- oder Line-Pegel-Eingänge.
Blockanschlüsse
+
: Audio +
: Audio −
: Audio-Masse
: Logik-Gate-Ausgang
gate
: Logik-Stummschaltung-Eingang
mute
: Logik-Override-Eingang
ovrd
: Logik-Masse
gnd
DB25-Anschluss
Pins: Audio plus, Audio negativ und Audio Masse. Siehe
Spezifikationen für Einzelheiten.
⑥ Direktausgänge 1–8
Jeder Kanal verfügt über einen eigenen impedanzsymmetrischen
Direktausgang an der Rückseite, der abgehend von einer der fünf Stufen
im Signalweg gewählt werden kann. Für Einzelheiten zur Direktausgang-
Führung siehe „Konfigurieren von Ein- und Ausgängen".
⑦ Gehäusemasse-Schraube 1–8
Ermöglicht optionalen Anschluss für Mikrofon-Massekabel an
Gehäusemasse.
⑧ IntelliMix-Auswahltasten
Navigieren durch IntelliMix-Voreinstellungen für jeden Mix-Ausgang.
Wenn ausgeschaltet ist, legt die Taste
dual mixer
Mix A als auch B fest.
⑨ Doppel-Mischer-Taste
Stellt den SCM820 als Doppel-Mischer ein, angezeigt durch die grüne
LED.
⑩ Kanal-Auswahltaste und Anzeige
Zur Auswahl eines einzelnen Kanals (1–8) oder aller Kanäle (A) drücken,
um Eingangsgain, Phantomspeisung oder Direktausgangseinstellungen
zu ändern.
• Wenn alle Kanäle ausgewählt sind (A), leuchten die LED-Anzeigen für
Eingangspegel und Phantomspeisung nur, wenn alle Kanäle die gleiche
Einstellung aufweisen.
• L wird angezeigt, wenn der Mischer im Sperrmodus ist.
42
③ ④ ⑤ ⑥ ⑦
IN IN IN IN
OUT AUX IN
+ + + +
mix a L R
+
+ + + +
8 7 6
mix b
direct out direct out direct out direct out
③ ④
den Modus für sowohl
A
IN IN IN IN
+ + + +
+ + + +
5 4 3 2 1
direct out direct out direct out direct out
⑤ ⑥
⑧⑩
⑨ ⑫ ⑬
⑪ Eingangsverstärkungs (Gain)-Auswahl und LED-Anzeige
Zur Einstellung des Analog-Eingangsverstärkungspegels für den oder
die ausgewählten Kanäle, wobei die grüne LED leuchtet. Alle LEDs
sind ausgeschaltet, wenn die Audioquelle des Kanals über die GUI auf
Vernetzung eingestellt ist.
⑫ Phantomspeisungstaste und LED-Anzeige
Liefert Phantomspeisung von 48 V Gleichspannung für den oder
die ausgewählten Kanäle, wobei die grüne LED leuchtet. Die
Phantomspeisung ist in der Line-Gain-Einstellung (+0 dB) deaktiviert.
⑬ Auto Link-Taste und LED-Anzeige
Ermöglicht vernetzten SCM820-DAN-Mischern das automatische Bilden
einer Zusammenschaltungsgruppe. Zusammenschaltungsgruppen
ermöglichen einen größeren Audiomix durch Aufnahme von
Eingängen von zwei oder mehr Mischern. Siehe den Abschnitt
„Zusammenschaltungsgruppen" für weitere Details.
⑭ Sperrtaste und LED-Anzeige
Durch 5 Sekunden langes Gedrückthalten werden die Bedienelemente an
der Vorder- und Rückseite gesperrt. Die
leuchtet rot (sie blinkt rot, wenn ein Versuch unternommen wird, eine
Einstellung vorzunehmen), und auf der Kanalanzeige an der Rückseite
wird angezeigt.
L
⑮ Rücksetztaste
Durch 5 Sekunden langes Gedrückthalten wird der Mischer neu gestartet,
wobei die Standard-Systemeinstellungen wiederhergestellt sind.
⑯ Netzwerk-Anschlüsse
RJ-45-Buchsen zum Netzwerk-Anschluss.
⑰ Netzwerkstatus-LED (grün)
Aus
= keine Netzwerkverbindung
Ein
= Netzwerkverbindung hergestellt
Blinkt
= Netzwerkverbindung aktiv
⑱ Netzwerkgeschwindigkeits-LED (orange)
SCM820:
Aus = 10 Mbps
Ein = 100 Mbps
SCM820-DAN:
Aus = 10/100 Mbps
Ein = 1 Gbps
⑭ ⑮
⑭ ⑮
⑪
⑰
⑱
⑯
⑰ ⑱ ⑰ ⑱
-LED an der Vorderseite
lockout
