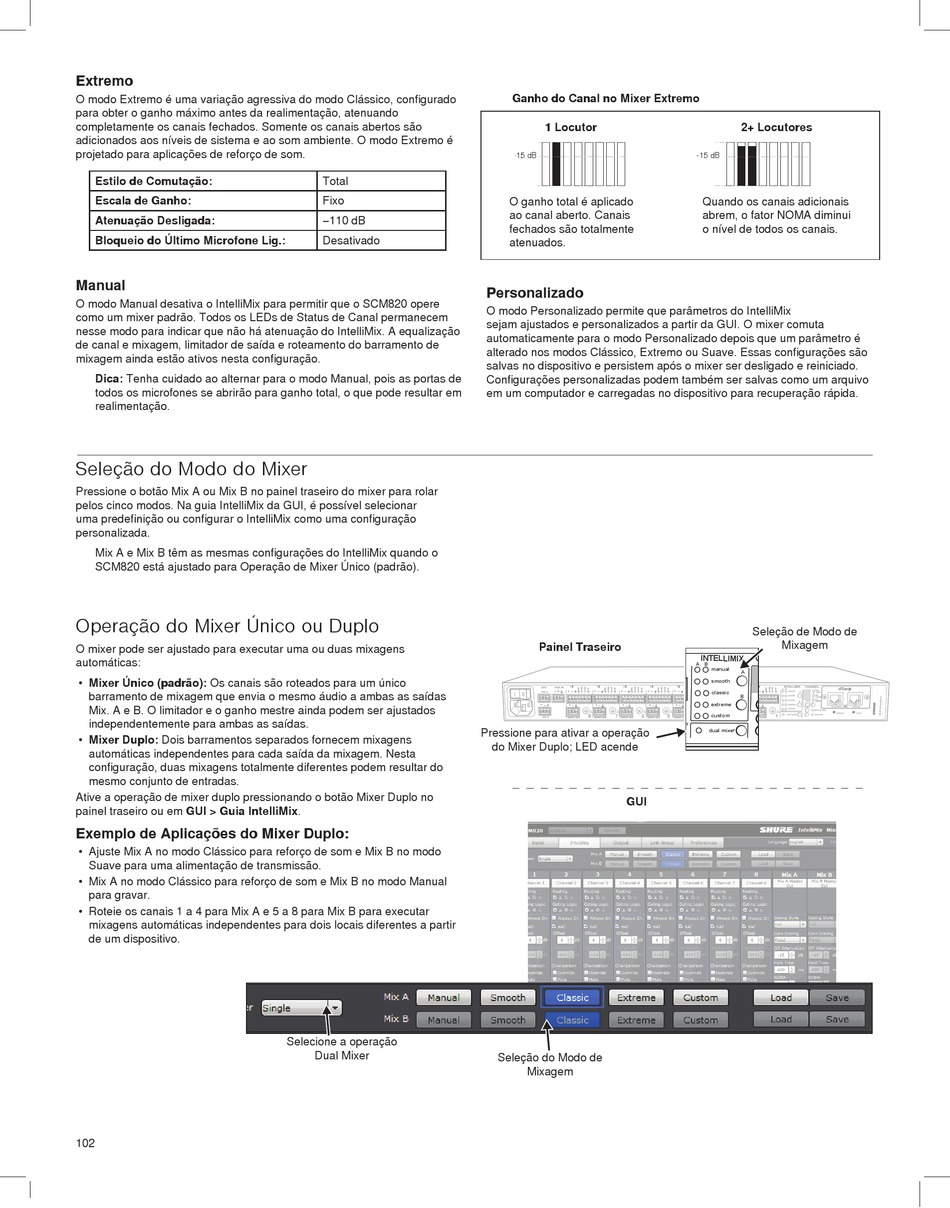

Extremo
O modo Extremo é uma variação agressiva do modo Clássico, configurado
para obter o ganho máximo antes da realimentação, atenuando
completamente os canais fechados. Somente os canais abertos são
adicionados aos níveis de sistema e ao som ambiente. O modo Extremo é
projetado para aplicações de reforço de som.
Estilo de Comutação:
Escala de Ganho:
Atenuação Desligada:
Bloqueio do Último Microfone Lig.:
Manual
O modo Manual desativa o IntelliMix para permitir que o SCM820 opere
como um mixer padrão. Todos os LEDs de Status de Canal permanecem
nesse modo para indicar que não há atenuação do IntelliMix. A equalização
de canal e mixagem, limitador de saída e roteamento do barramento de
mixagem ainda estão ativos nesta configuração.
Dica: Tenha cuidado ao alternar para o modo Manual, pois as portas de
todos os microfones se abrirão para ganho total, o que pode resultar em
realimentação.
Seleção do Modo do Mixer
Pressione o botão Mix A ou Mix B no painel traseiro do mixer para rolar
pelos cinco modos. Na guia IntelliMix da GUI, é possível selecionar
uma predefinição ou configurar o IntelliMix como uma configuração
personalizada.
Mix A e Mix B têm as mesmas configurações do IntelliMix quando o
SCM820 está ajustado para Operação de Mixer Único (padrão).
Operação do Mixer Único ou Duplo
O mixer pode ser ajustado para executar uma ou duas mixagens
IN IN
automáticas:
OUT AUX IN
+ +
mix a L R
• Mixer Único (padrão): Os canais são roteados para um único
barramento de mixagem que envia o mesmo áudio a ambas as saídas
+
+ +
Mix. A e B. O limitador e o ganho mestre ainda podem ser ajustados
independentemente para ambas as saídas.
8
• Mixer Duplo: Dois barramentos separados fornecem mixagens
mix b
direct out direct out
automáticas independentes para cada saída da mixagem. Nesta
configuração, duas mixagens totalmente diferentes podem resultar do
mesmo conjunto de entradas.
Ative a operação de mixer duplo pressionando o botão Mixer Duplo no
painel traseiro ou em GUI > Guia IntelliMix.
Exemplo de Aplicações do Mixer Duplo:
• Ajuste Mix A no modo Clássico para reforço de som e Mix B no modo
Suave para uma alimentação de transmissão.
• Mix A no modo Clássico para reforço de som e Mix B no modo Manual
para gravar.
• Roteie os canais 1 a 4 para Mix A e 5 a 8 para Mix B para executar
mixagens automáticas independentes para dois locais diferentes a partir
de um dispositivo.
102
Total
Fixo
−110 dB
Desativado
IN IN IN
+ + +
+ + +
7 6 5
direct out direct out direct out
Selecione a operação
Dual Mixer
-15 dB
Ganho do Canal no Mixer Extremo
1 Locutor
-15 dB
O ganho total é aplicado
ao canal aberto. Canais
fechados são totalmente
atenuados.
Personalizado
O modo Personalizado permite que parâmetros do IntelliMix
sejam ajustados e personalizados a partir da GUI. O mixer comuta
automaticamente para o modo Personalizado depois que um parâmetro é
alterado nos modos Clássico, Extremo ou Suave. Essas configurações são
salvas no dispositivo e persistem após o mixer ser desligado e reiniciado.
Configurações personalizadas podem também ser salvas como um arquivo
em um computador e carregadas no dispositivo para recuperação rápida.
Painel Traseiro
IN IN IN
+ + +
OUT AUX IN IN IN IN
+ + +
mix a L R
+ + +
+ + + +
8 7 6
mix b
direct out direct out direct out
Pressione para ativar a operação
4 3 2
direct out direct out direct out
do Mixer Duplo; LED acende
GUI
Seleção do Modo de
Mixagem
-15 dB
2+ Locutores
-15 dB
Quando os canais adicionais
abrem, o fator NOMA diminui
o nível de todos os canais.
Seleção de Modo de
Mixagem
IN IN IN IN IN
+ + + + +
+ + + + +
5 4 3 2 1
direct out direct out direct out direct out direct out
