• Place the power supply in an area that will allow the cleaner to cover all areas of the pool.
• Be sure to only plug the power supply into a GFI (ground fault interrupter) or ELI (earth leak interrupter) protected electrical outlet.
• Look at the power supply and check that the power supply switch is in the off position.
• Plug the power supply into the protected outlet.
• Plug in the connector from the cleaner into the power supply. The connector is keyed so that it will only plug into the power supply one way.
Make sure that the plug is pushed all the way onto the power supply. Slide the connector lock (strain relief) onto the connector and turn
the connector lock clockwise until it is snug.
OPERATING THE CLEANER OUT OF THE WATER WILL DAMAGE THE MOTORS AND VOID THE WARRANTY
• Place the cleaner into the pool and if needed rock the cleaner side to side to release any trapped air. The cleaner will sink to the bottom of the pool.
• Put enough of the blue cord into the water to assure that the cleaner can easily reach all areas of the pool.
• Turn the switch on the power supply to the on position.
• The cleaner will begin its cleaning program.
• The cleaner will automatically shut itself down after two hours.
• If a second cleaning is required or the unit is accidentally shut off, you should wait one minute before switching the unit on again.
IMPORTANT NOTE: During normal operation, the cleaner will appear to shut off for a few seconds, raise the
front wheels off the pool bottom and move either left or right or turn for an undetermined amount of time. This is
normal and has been preprogrammed into the unit to assure the quickest and most efficient cleaning of your pool.

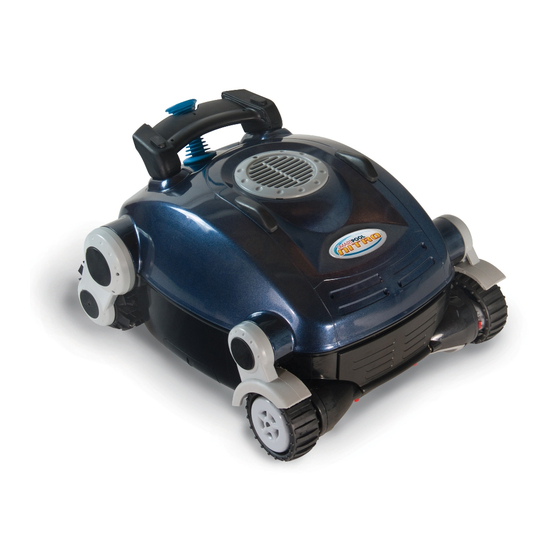

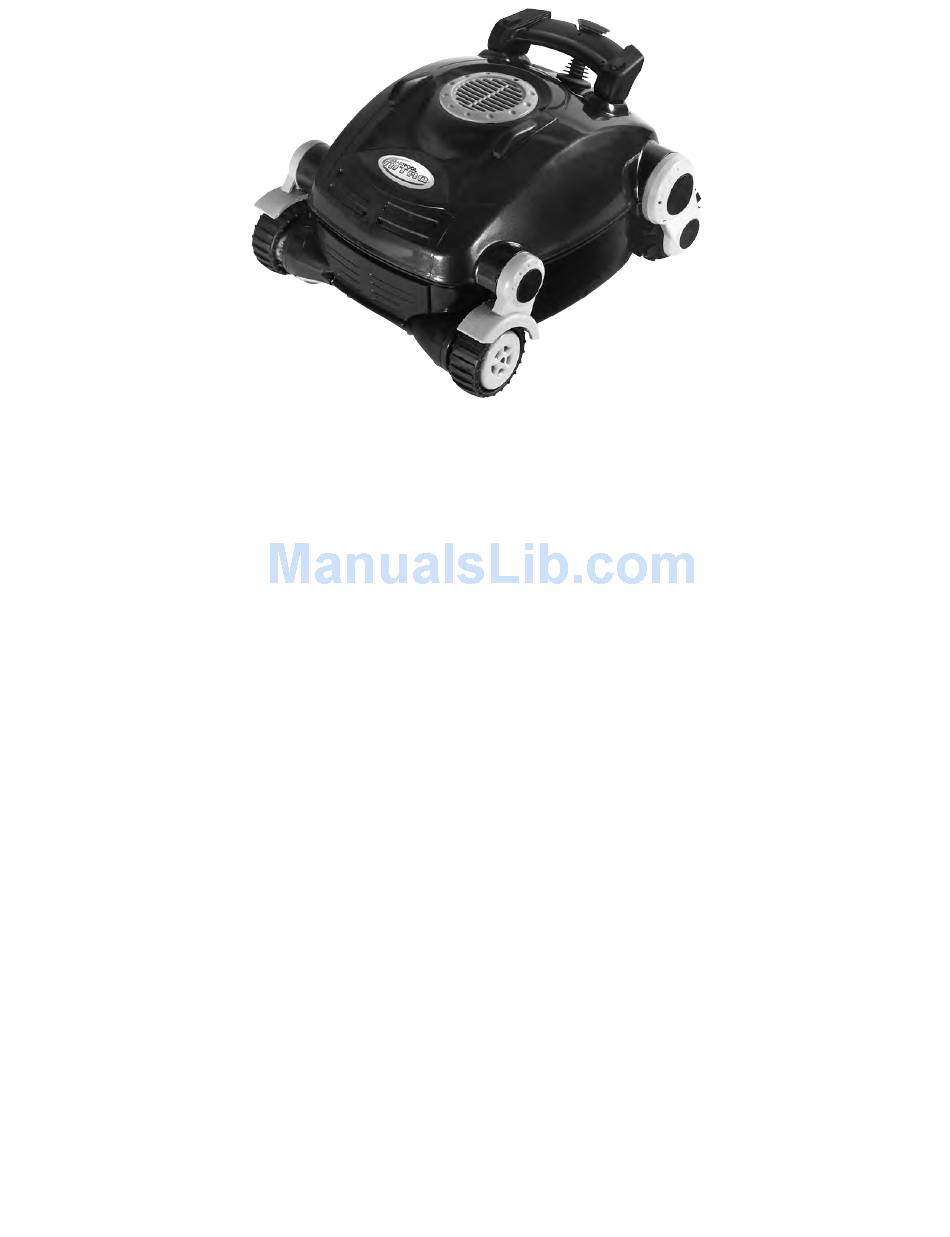

NITRO ROBOTIC POOL CLEANER OPERATION MANUAL
Congratulations on your purchase of the most technologically advanced automatic pool
vacuum available today. The Nitro is easy to use and will make maintaining your pool
affordable and effortless. Following these simple directions will insure that the Nitro will
quickly and efficiently clean your pool today and for many years to come.
DO NOT RUN THE CLEANER OUT OF THE WATER.
Advertisement
Table of Contents
Related Manuals for SmartPool Nitro
Summary of Contents for SmartPool Nitro
- Page 1 NITRO ROBOTIC POOL CLEANER OPERATION MANUAL Congratulations on your purchase of the most technologically advanced automatic pool vacuum available today. The Nitro is easy to use and will make maintaining your pool affordable and effortless. Following these simple directions will insure that the Nitro will quickly and efficiently clean your pool today and for many years to come.
-
Page 2: Important Safety Instructions

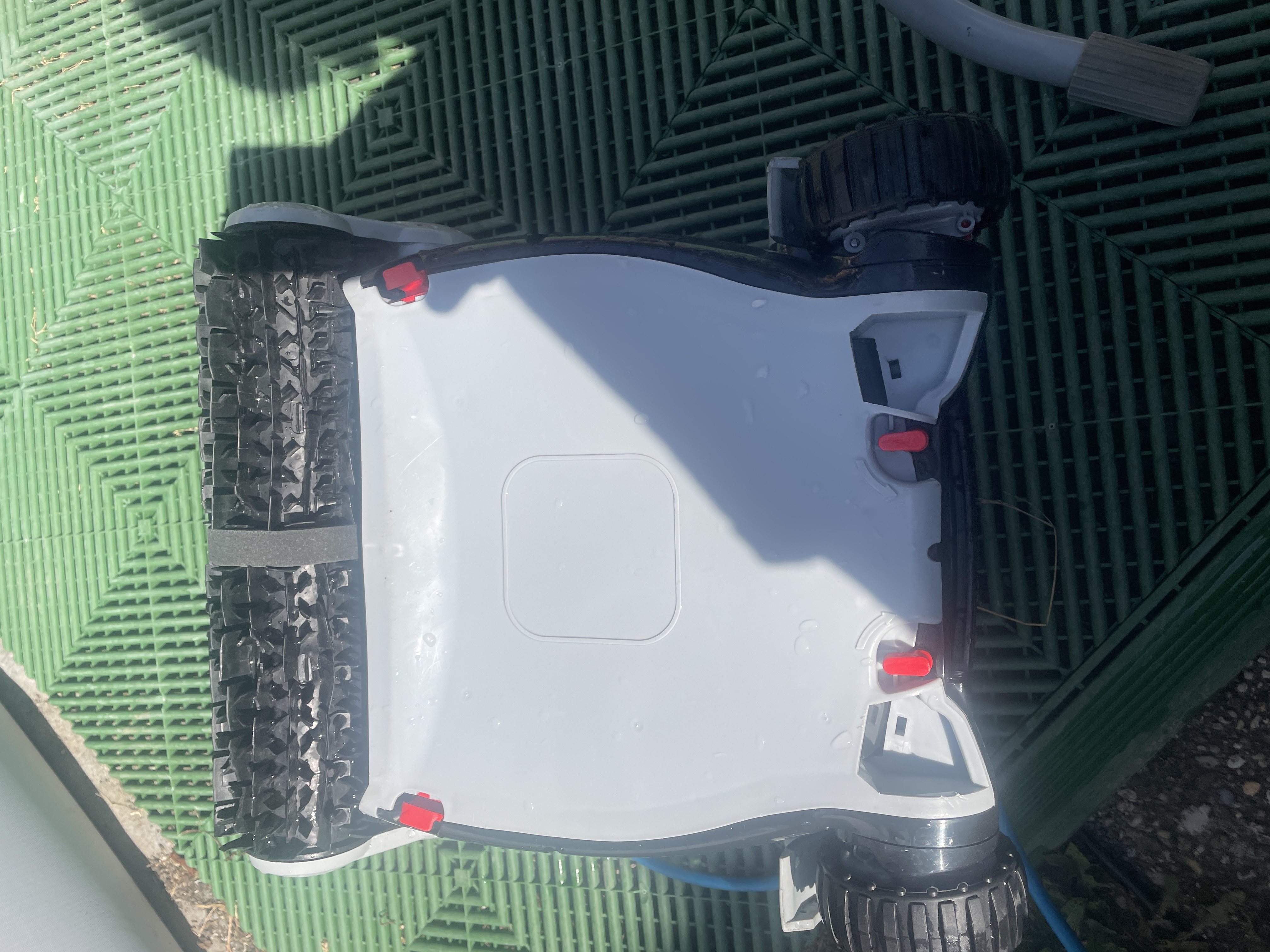

IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS DANGER: Risk of electrical shock or electrocution – The electrical supply to this product must be installed in accordance with the National Electrical Code and all applicable local codes and ordinances. Improper installation will create an electrical hazard which could result in death or serious injury to pool users or others due to electrical shock, and may also cause damage to property. - Page 3 REMOVING THE CLEANER FROM THE POOL • Hold the bottom lid as shown in Fig 4 and pull the tab marked “PULL TO REMOVE BAG” • Slowly pull the blue cord to get the cleaner to the pool surface and near the edge of the pool.
- Page 4 “PUSH” and insert the filter bead into the channel, so In the course of using your Nitro, the cord may begin to coil. Excessive coiling that the tabs are holding the bag in near the label with the word “PUSH”, as shown in can lead to improper cleaning coverage of your pool.
- Page 5 TROUBLE-SHOOTING GUIDE SYMPTOM POSSIBLE REASONS SOLUTIONS Drive motor has water in it Replace Drive motor UNIT GOING BACK AND FORTH ONLY A METER OR SO AT A TIME Debris stuck in drive wheel Remove debris Outlet not putting out proper voltage Check outlet voltage UNIT NOT FUNCTIONING Transformer not operating...
- Page 6 Location Part # Description NC1001 NC31 & 32 Chassis NC1022 Wall Climber Chassis NC1009 NC31 & 32 Pump Motor NC1024 Wall Climber Pump Motor (Version 1) NC1024:02 Wall Climber Pump Motor (Version 2) NC1013 NC31 & 32 Power Supply NC1023 Wall Climber Power Supply NC1012 NC31 &...
