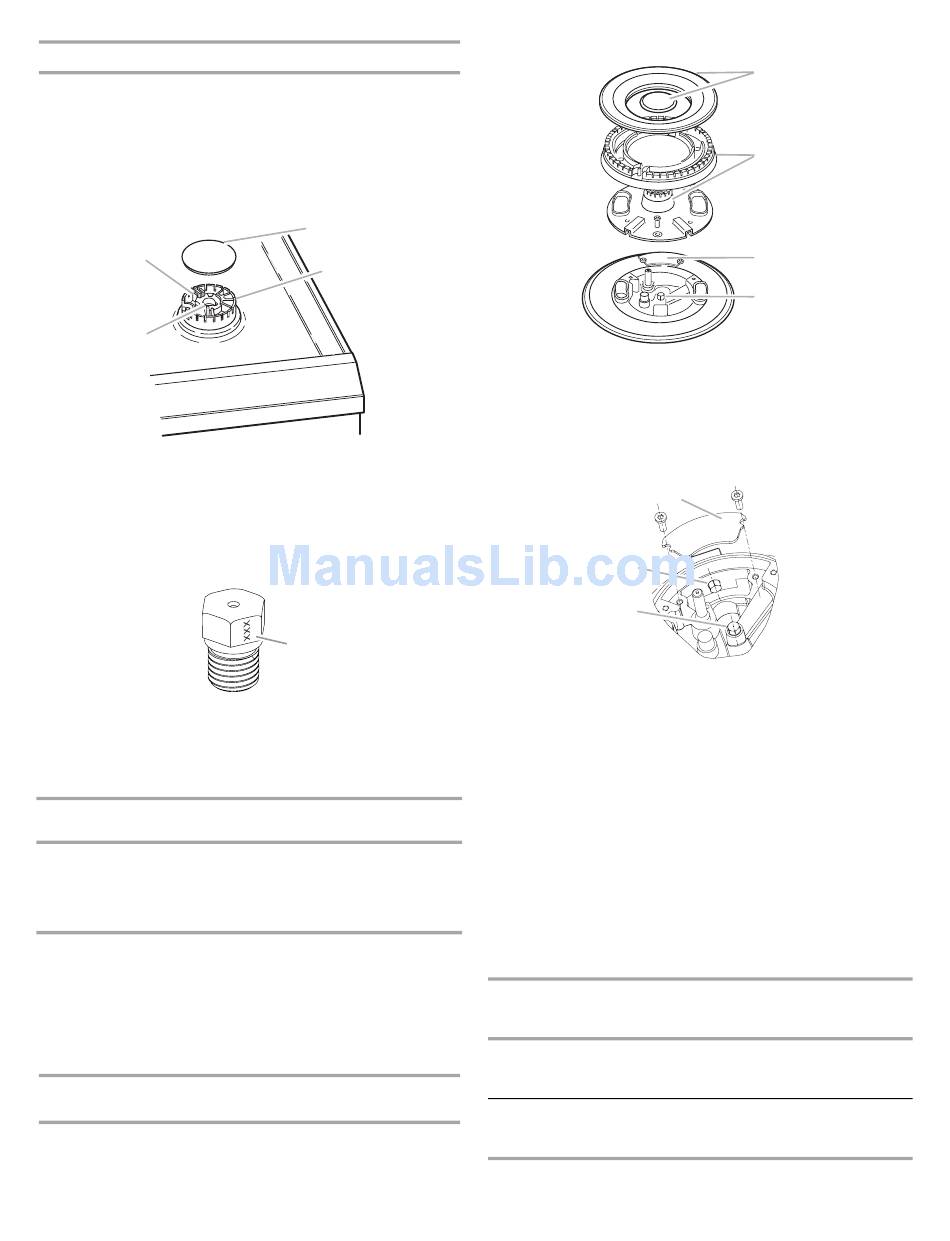

Conversion des brûleurs standard de surface
1. Enlever le chapeau de brûleur.
2. Avec un tournevis Torx ®
3. Appliquer du ruban adhésif de masquage à l'extrémité d'un
tourne-écrou de 7 mm pour retenir le gicleur dans le tourne-
écrou durant l'opération. Appuyer pour engager le tourne-
écrou sur le gicleur; faire tourner le gicleur dans le sens
antihoraire puis soulever pour l'enlever; conserver le gicleur.
A
B
A. Électrode d'allumage
B. Ouverture du tube de gaz
C. Chapeau de brûleur
D. Base du brûleur
4. Chaque gicleur est marqué d'un chiffre gravé sur le côté.
Remplacer le gicleur pour propane par le gicleur correct pour
gaz naturel.
A. Chiffre gravé
Le tableau qui suit permet de sélectionner l'emplacement
correct du gicleur pour gaz naturel pour chaque brûleur.
Gicleurs pour gaz naturel pour brûleurs standard de surface
Position du brûleur Capacité thermique
du brûleur
Côté avant droit 6 000 BTU/h
Côté avant gauche 14 000 BTU/h
Côté arrière droit 12 500 BTU/h
Côté arrière gauche 6 000 BTU/h
5. Placer les gicleurs pour propane dans le sachet de plastique,
pour réutilisation ultérieure; conserver ces pièces avec les
documents et manuels.
6. Réinstaller le chapeau de brûleur.
7. Répéter les étapes 1 à 6 pour les brûleurs restants, sauf le
brûleur à flamme TripleTier
section "Conversion pour un brûleur à flamme TripleTier
Conversion pour un brûleur à flamme TripleTier
certains modèles)
1. Enlever le chapeau de brûleur.
2. Utiliser un tournevis Torx
38
T20, enlever la base du brûleur.
C
D
A
Taille
1,10 mm
1,70 mm
1,61 mm
1,10 mm
® (sur certains modèles). Voir la
®
® T20 pour enlever la tête du brûleur.
3. Enlever la plaque située sur le gicleur externe.
IMPORTANT : Le brûleur à flamme TripleTier
2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,
situé sous la plaque.
4. Appliquer du ruban adhésif de masquage à l'extrémité d'un
tourne-écrou de 7 mm pour retenir le gicleur interne dans le
tourne-écrou durant l'opération. Appuyer pour engager le
tourne-écrou sur le gicleur interne; faire tourner le gicleur
dans le sens antihoraire puis soulever pour l'enlever;
conserver le gicleur à part.
5. Utiliser une clé mixte de 7 mm pour enlever le gicleur externe.
Faire tourner le gicleur dans le sens antihoraire; conserver le
gicleur à part.
6. Remplacer le gicleur pour propane par le gicleur pour gaz
naturel correct. Le tableau qui suit permet de sélectionner
l'emplacement correct du gicleur pour gaz naturel pour
chaque cas.
Gicleurs pour gaz naturel pour brûleurs à flamme TripleTier
Position du brûleur
Côté avant gauche
®
".
(brûleur externe
TripleTier ® )
(sur
Côté avant gauche
(brûleur interne
TripleTier ® )
7. Réinstaller la plaque de brûleur, la tête de brûleur et le
chapeau de brûleur.
A
B
C
D
A. Chapeaux de brûleur
B. Têtes de brûleur
C. Plaque d'accès au gicleur externe
D. Gicleur interne
A
B
C
A. Plaque
B. Gicleur externe
C. Gicleur interne
Capacité
thermique du
brûleur
12 200 BTU/h
2 800 BTU/h
® comporte
®
Taille
1,70 mm
0,70 mm
