3B SCIENTIFIC
Stereo-Mikroskop, 40x, Auflicht (115 V, 50/60 Hz) 1005436
Stereo-Mikroskop, 40x, Auflicht (230 V, 50/60 Hz) 1005437
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das Stereo-Mikroskop ermöglicht 3-dimensio-
nale Betrachtung von Objekten in 20- und 40-
facher Vergrößerung.
Das Stereo-Mikroskop 1005436 ist für eine
Netzspannung von 115 V (±10 %) ausgelegt,
1005437 für 230 V (±10 %).
Stativ: Metallstativ, Stativsäule fest mit Fuß
verbunden. Scharfstellung über beidseitig am
®
PHYSICS
Stativ angeordnete Triebknöpfe
Tubus: Stereokopf mit Schrägeinblick 45°, Au-
genabstand zwischen 55 mm und 75 mm ein-
stellbar
Okulare: Weitfeld-Okularpaar WF 10x 20 mm
mit Okularsicherung, Dioptrienausgleich ±5 am
linken Okular, Gummi-Augenmuscheln
Objektiv: Objektivrevolver mit Objektiv 2x / 4x
Vergrößerung: 20x / 40x
Objektscheibe: Fuß mit herausnehmbarer Ob-
jektscheibe (Kunststoff, schwarz/weiß) 60 mm Ø
sowie 2 Präparateklemmen
Beleuchtung: Auflichtbeleuchtung, 12 V, 10 W-
Lampe
Netzanschluss: 1005436: 115 V, 50/60 Hz
1005437: 230 V, 50/60 Hz
Abmessungen: ca. 170 x 300 x 115 mm
Masse: ca. 2,4 kg
1
1

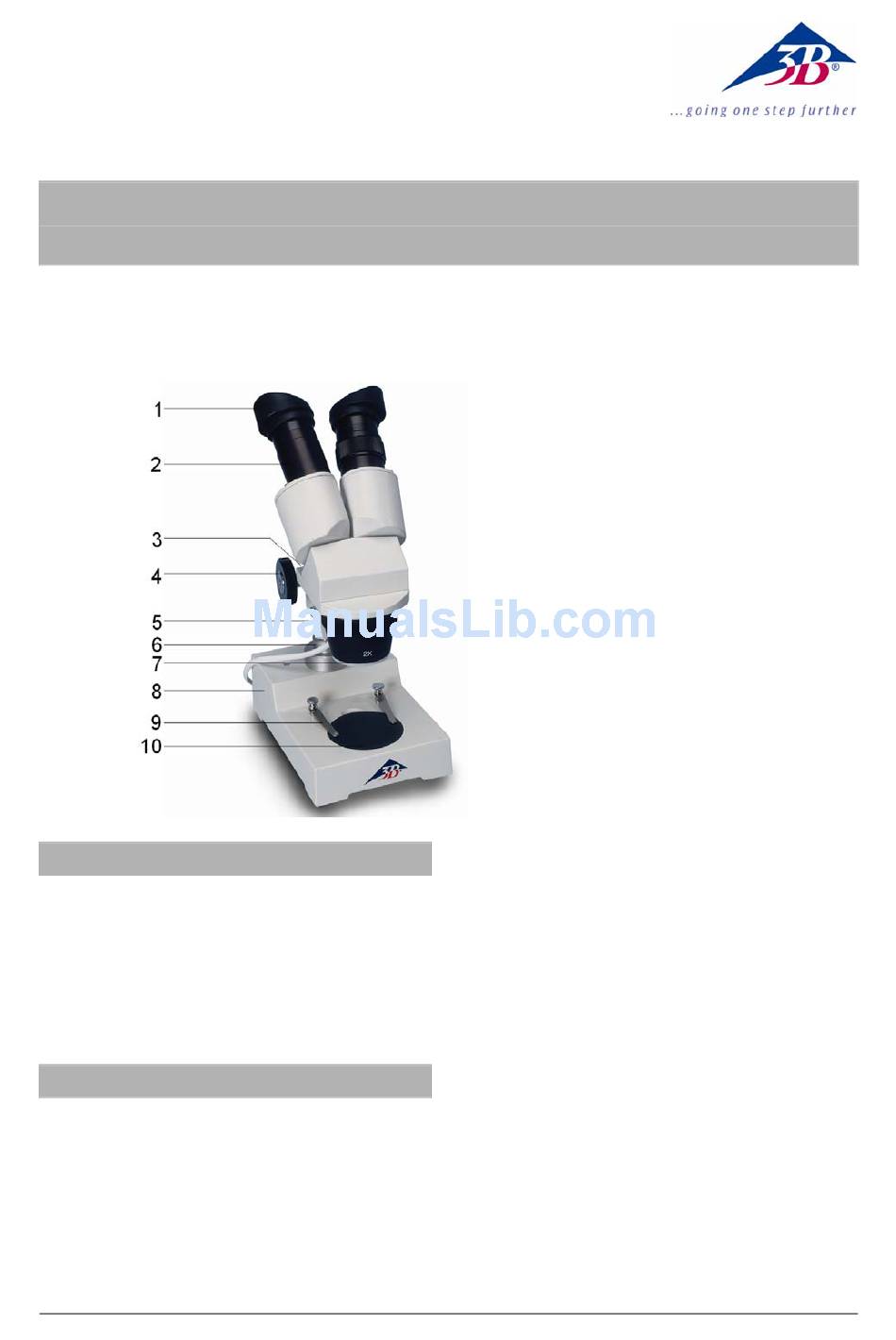

Okular mit Gummiaugenmuscheln
2
Tubus
3
Klemmschraube
4
Triebknopf für Fokussierung
5
Auflichtgehäuse
6
Stativsäule
7
Objektiv
8
Stativfuß
9
Präparateklemmen
10 Objektscheibe
