3B SCIENTIFIC
Stereo-Mikroskop, 20x, Durchlicht (115 V, 50/60 Hz) 1005434
Stereo-Mikroskop, 20x, Durchlicht (230 V, 50/60 Hz) 1005435
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das Stereo-Mikroskop ermöglicht 3-dimensionale
Betrachtung von Objekten in 20-facher Vergrößerung.
Das Stereo-Mikroskop 1005434 ist für eine
Netzspannung von 115 V (±10 %) ausgelegt,
1005435 für 230 V (±10 %).
Stativ: Metallstativ, Stativsäule fest mit Fuß
verbunden. Scharfstellung über beidseitig am
Stativ angeordnete Triebknöpfe
®
PHYSICS
Tubus: Stereokopf mit Schrägeinblick 45°, Augen-
abstand zwischen 55 mm und 75 mm einstellbar
Okulare: Weitfeld-Okularpaar WF 10x 20 mm
mit Okularsicherung, Dioptrienausgleich ±5 am
linken Okular, Gummi-Augenmuscheln
Objektiv: Objektiv 2x mit Schlittenführung und
Schnellwechseleinrichtung
Vergrößerung: 20x
Objektscheibe: Fuß mit herausnehmbarer Ob-
jektscheibe (Kunststoff, schwarz/weiß und Glas)
95 mm Ø sowie 2 Präparateklemmen
Beleuchtung: Auflicht-, Durchlicht- und Misch-
lichtbeleuchtung, 12 V, 10 W-Lampe, Lichtkom-
bination wählbar mit Drehschalter
Netzanschluss: 1005434: 115 V, 50/60 Hz
1005435: 230 V, 50/60 Hz
Abmessungen: ca. 190 x 300 x 115 mm
Masse: ca. 2,9 kg
1
1

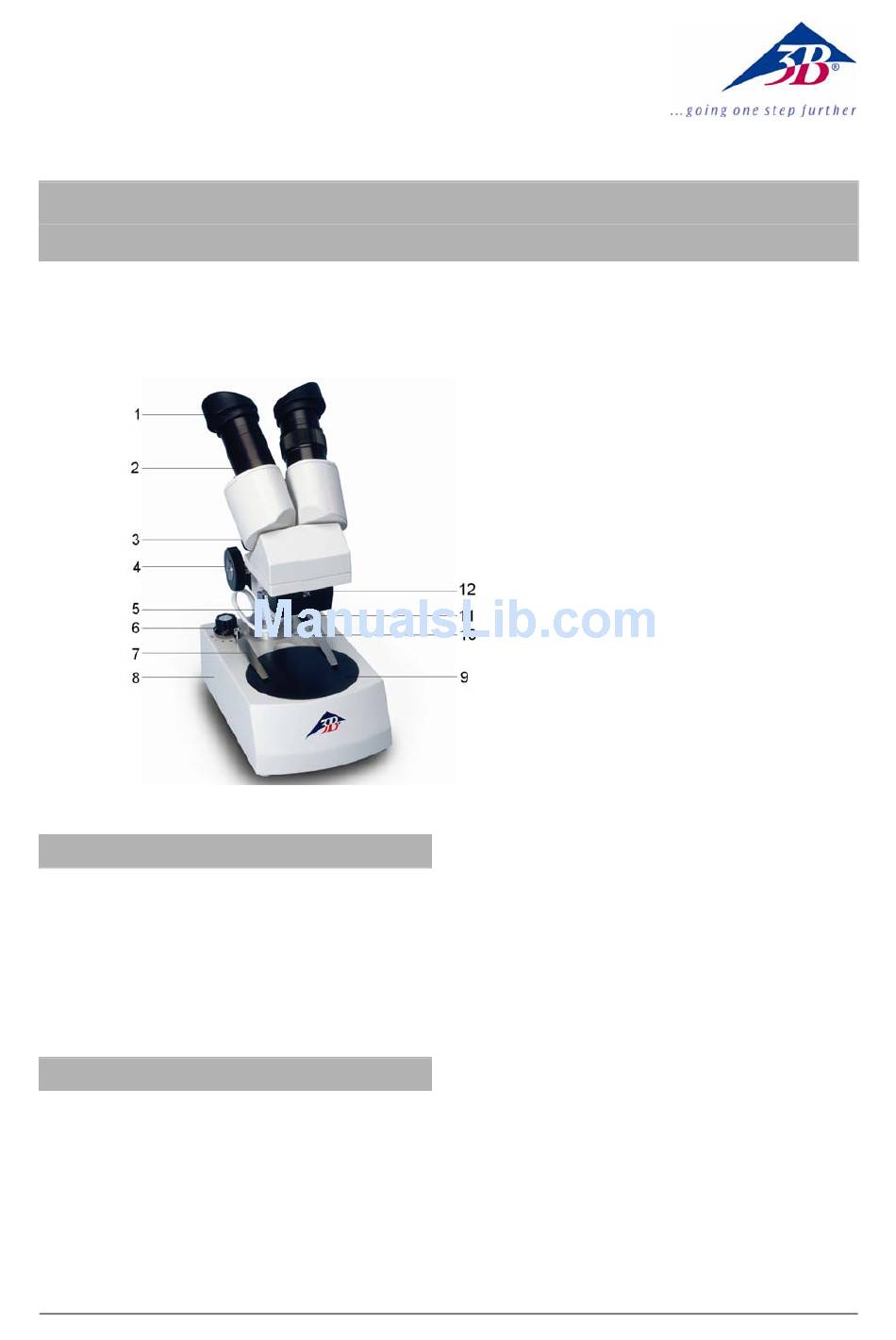

Okular mit Gummiaugenmuscheln
2
Tubus
3
Klemmschraube
4
Triebknopf für Fokussierung
5
Stativsäule
6
Drehschalter für Beleuchtung
7
Präparateklemmen
8
Stativfuß
9
Objektscheibe
10 Auflichtgehäuse
11 Netzschalter
12 Objektiv
3
