3B SCIENTIFIC
Stereo-Zoom-Mikroskop, 45x (115 V, 50/60 Hz) 1013373
Stereo-Zoom-Mikroskop, 45x (230 V, 50/60 Hz) 1013376
Bedienungsanleitung
08/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das
Stereo-Zoom-Mikroskop
dimensionale Betrachtung von Objekten in 7- bis
45-facher Vergrößerung.
Das Stereo-Mikroskop 1013373 ist für eine
Netzspannung von 115 V (±10 %) ausgelegt,
1013376 für 230 V (±10 %).
Stativ: Metallstativ, Stativsäule fest mit Fuß
verbunden. Scharfstellung über beidseitig am
Stativ angeordnete Triebknöpfe
®
PHYSICS
Tubus: Stereokopf mit Schrägeinblick 45°, Au-
genabstand zwischen 54 mm und 75 mm ein-
stellbar, Kopf um 360° drehbar
Okulare: Weitfeld-Okularpaar WF 10x 20 mm,
Gummi-Augenmuscheln
Objektiv: Zoom-Objektiv 0,7x bis 4,5x
Vergrößerung: 7x bis 45x
Bildfelddurchmesser: 4,4 mm bis 28,6 mm
Arbeitsabstand: 100 mm
Maximale Objekthöhe: 80 mm
Objektscheibe: Fuß mit herausnehmbarer Ob-
ermöglicht
3-
jektscheibe (Kunststoff, schwarz/weiß und Glas)
95 mm Ø sowie 2 Präparateklemmen
Beleuchtung: Auflicht-, Durchlicht- und Mischlicht-
beleuchtung, regelbare Halogenlampe 12 V, 15 W
Netzanschluss: 1013373: 115 V, 50/60 Hz
1013376: 230 V, 50/60 Hz
Abmessungen: ca. 250 x 220 x 350 mm
Masse: ca. 6 kg

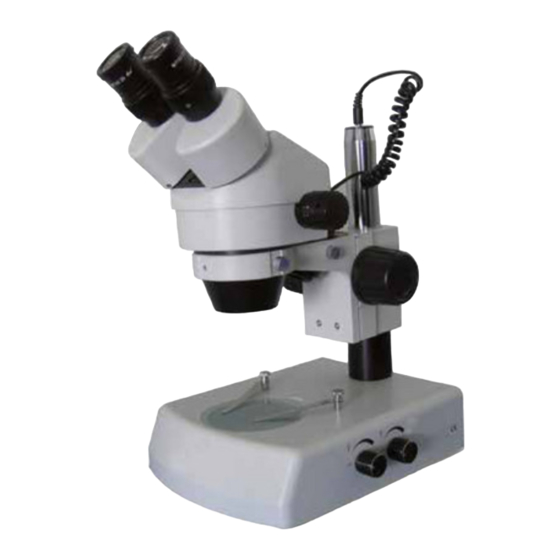

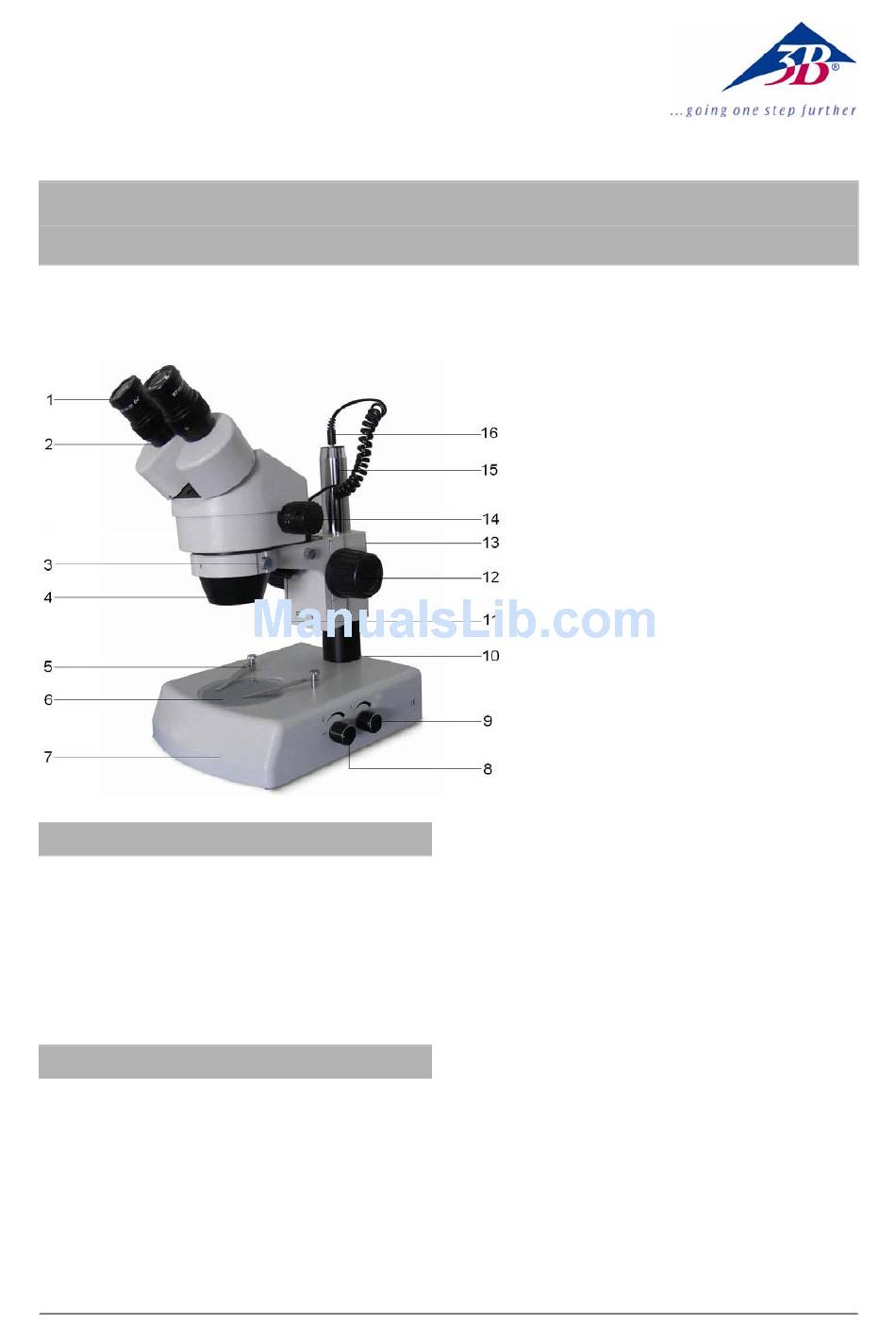

1
1
Okular
2
Tubus
3
Feststellschraube für
Mikroskopkopf
4
Zoom-Objektiv
5
Präparateklemmen
6
Objektscheibe
7
Stativfuß
8
Drehschalter für Durchlicht
9
Drehschalter für Auflicht
10 Netzschalter (nicht sichtbar)
11 Auflichtgehäuse
12 Triebknopf für Fokussierung
13 Klemmschraube (nicht sichtbar)
14 Triebknopf für Zoom-Objektiv
15 Stativsäule
16 Stromversorgung Auflicht
3
