PREPARACIÓN DEL SITIO
Preparación
Desembale la unidad e inspeccione si tiene algún daño.
Retire la base de madera y deseche los pernos y soportes
de transporte. Retire y recicle los materiales de embalaje.
No deseche el zócalo, el soporte antivuelco ni las piezas de
montaje.

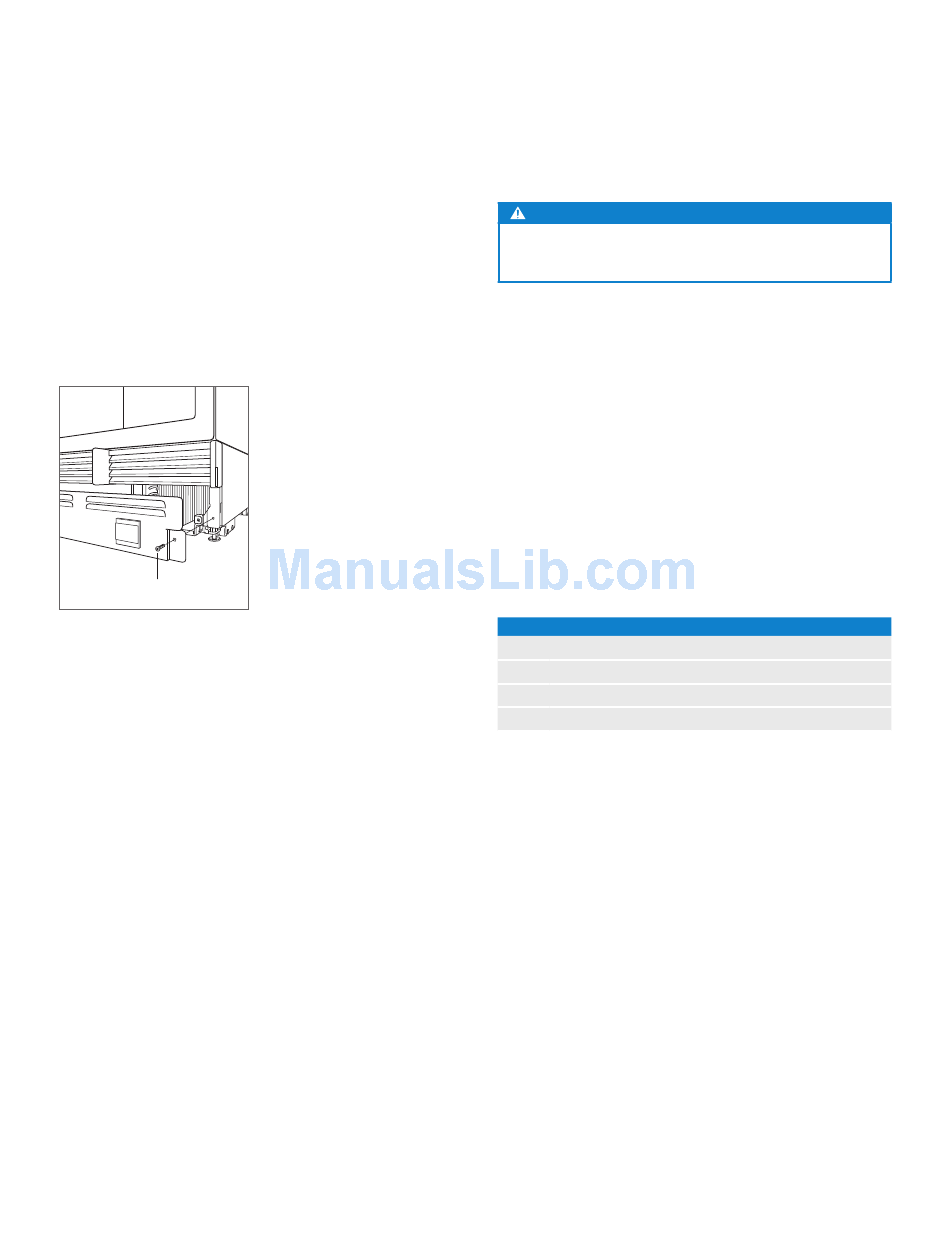

Para quitar el zócalo extraiga los dos tornillos para montaje.
Consulte la siguiente ilustración.
TORNILLO
Extracción del zócalo.
|
6 Atención al cliente de Sub-Zero 800.222.7820

Soporte antivuelco

ADVERTENCIA
Para evitar que la unidad se vuelque hacia el frente,
debe instalarse el soporte antivuelco.
La parte posterior del soporte antivuelco debe instalarse a
24" del frente de la unidad (sin paneles).
(610)
Utilice todas las piezas de montaje de los soportes anti-
vuelco de acuerdo con las instrucciones para suelos de
madera o de concreto.
Para aplicaciones en suelo de madera
AVISO IMPORTANTE:
o de concreto, si los tornillos del #12 no alcanzan un trave-
saño o la placa de pared, utilice tornillos del #8 y arandelas
del #12 con los anclajes de pared.
En algunas instalaciones el contrapiso
AVISO IMPORTANTE:
o el suelo terminado pueden necesitar inclinar los tornillos
utilizados para sujetar el soporte antivuelco a la pared del
fondo.
PIEZAS DE MONTAJE ANTIVUELCO
1 Soporte antivuelco
6 Tornillos de cabeza plana de #12 x 2
2 Anclas de cuña de 3 /
6 Arandelas planas #12
1
/ "
2
"–16 x 3 3 / "
8 4
