3B SCIENTIFIC
Bedienungsanleitung
08/13 ALF
1. Sicherheitshinweise
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das Labormikroskop BS-200 ermöglicht die
zweidimensionale Betrachtung von Objekten
(dünne Schnitte von Pflanzen- oder Tieren) in
40- bis 1000-facher Vergrößerung.
Stativ: Robustes und standsicheres Ganzme-
tallstativ, Fokussierung über beidseitig am Stativ
angebrachte koaxiale Stellknöpfe für Fein- und
Grobtrieb mit Rutschkupplung
®
PHYSICS

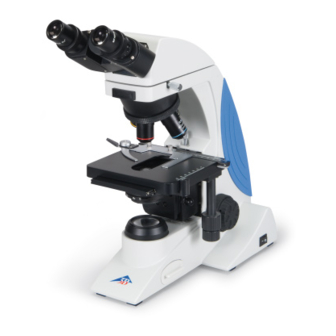

Labormikroskop BS-200 1005455

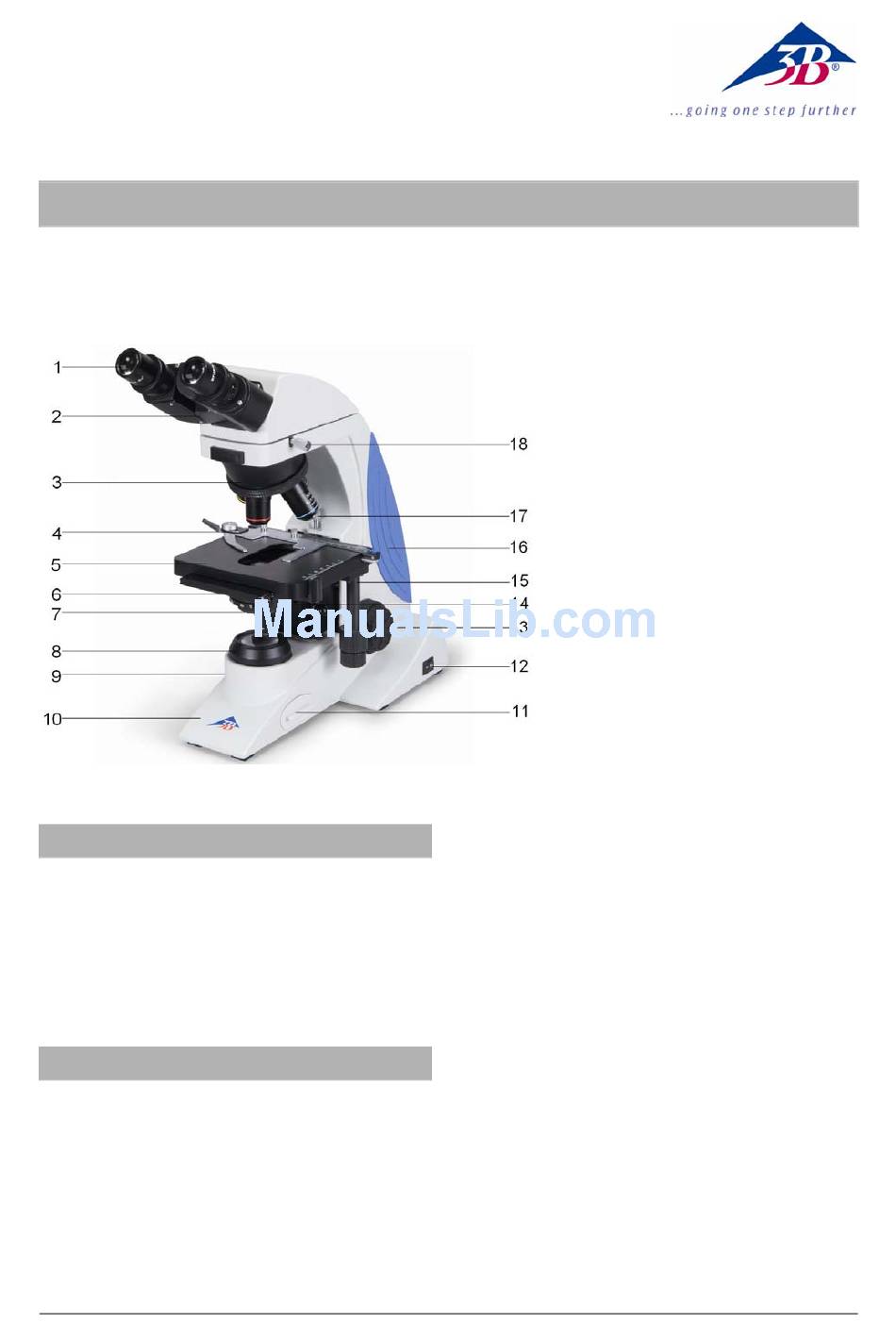

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Objektführer
5 Objekttisch
6 Kondensorregler (nicht sichtbar)
7 Kondensor mit Irisblende
8 Beleuchtung
9 Beleuchtungsregler (nicht sichtbar)
10 Stativfuß
11 Lampenfach
12 Netzschalter
13 Grob- und Feintrieb mit Feststell-
bremse
14 Feststellschraube für Kondensor
15 Koaxialtrieb des Objekttisches
16 Stativ
17 Feststellschraube für Objekttisch
18 Feststellschraube für Mikroskop-
kopf
Tubus: Binokularer Schrägeinblick 30°, drehbar
um 360°, Augenabstand zwischen 50 mm und
76 mm einstellbar, Dioptrienausgleich ±5 für
beide Okulare
Okular: Okularpaar PL10x 18 mm mit unendlich
Optik und „High Eye Point"
Objektive: Inverser Objektivrevolver mit plan-
achromatischen Unendlich-Objektiven 4x, 10x,
40xS und 100xS (Ölimmersion)
Vergrößerung: 40x, 100x, 400x, 1000x
Objekttisch: x-y-Kreuztisch, 150 mm x 140 mm,
mit Objektführer und koaxialen Stellknöpfen senk-
recht zum Objekttisch, Stellbereich 50 x 76 mm
Beleuchtung: Regelbare Halogenbeleuchtung
6 V, 20 W, eingebauter Transformator für 90 bis
240 V Netzspannung
Kondensor: Kondensor N.A.1,25 mit Irisblende,
fokussierbar über ein Zahnstangengetriebe
Abmessungen: ca. 320 x 200 x 400 mm³
Masse: ca. 6,7 kg
