3B SCIENTIFIC
Monokulares Kursmikroskop, Modell 200 LED (115 V) 1013364
Monokulares Kursmikroskop, Modell 200 LED (230 V) 1013142
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
2. Beschreibung, technische Daten
Das monokulare Kursmikroskop ermöglicht die
zweidimensionale Betrachtung von Objekten
(dünne Schnitte von Pflanzen- oder Tieren) in
40- bis 400-facher Vergrößerung.
Das Mikroskop 1013364 ist für eine Netzspan-
nung von 115 V (±10 %) ausgelegt, 1013142 für
230 V (±10 %).
Stativ: Robustes Ganzmetallstativ, Stativarm
fest mit Fuß verbunden; Fokussierung über
beidseitig am Stativ angebrachte separate Stell-
knöpfe für Fein- und Grobtrieb, angetrieben über
ein
Zahnstangengetriebe
®
PHYSICS
mit
Schwalben-

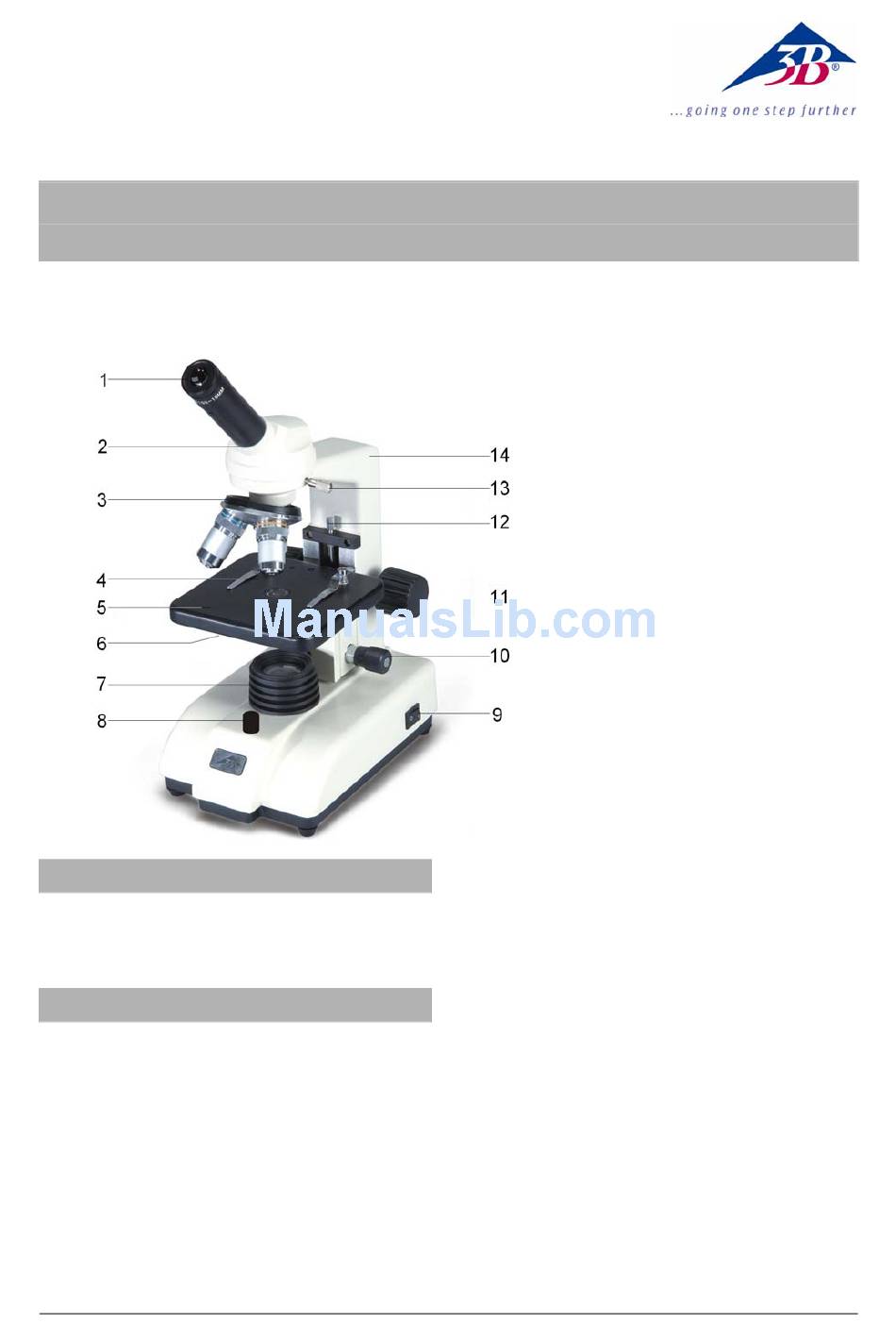

1
1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Präparateklemmen
5 Objekttisch
6 Kondensor mit Irisblende
7 Beleuchtung
8 Beleuchtungsregler
9 Netzschalter
10 Triebknopf für Feintrieb
11 Triebknopf für Grobtrieb
12 Feststellschraube für
13 Feststellschraube für
14 Stativ
schwanz- verzahnung; einstellbarer Anschlag
zum Schutz der Objektträger und Objektive
Tubus: Monokularer Schrägeinblick 45°, Kopf
um 360° drehbar
Okular: Weitfeld-Okular WF 10x 18 mm
Objektive: Objektivrevolver mit 3 DIN achroma-
tischen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65 (mit Präparateschutz)
Vergrößerung: 40x, 100x, 400x
Objekttisch: 127 x 132 mm
klemmen
Beleuchtung: Im Fuß integrierte regelbare
LED-Beleuchtung
Spannungsversorgung: über Steckernetzgerät
6 V DC, 200 mA
Netzanschluss: 1013364: 115 V, 50/60 Hz;
1013142: 230 V, 50/60 Hz
und Filterhalter
Objekttisch
Mikroskopkopf
2
mit 2 Präparate-
