3B SCIENTIFIC
Binokulares Kursmikroskop, Modell 200 LED (115 V) 1013365
Binokulares Kursmikroskop, Modell 200 LED (230 V) 1013143
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
2. Beschreibung, technische Daten
Das binokulare Kursmikroskop ermöglicht die
zweidimensionale Betrachtung von Objekten
(dünne Schnitte von Pflanzen- oder Tieren) in
40- bis 400-facher Vergrößerung.
Das Mikroskop 1013365 ist für eine Netzspannung von
115 V (±10 %) ausgelegt, 1013143 für 230 V (±10 %).
Stativ: Robustes Ganzmetallstativ, Stativarm fest
mit Fuß verbunden; Fokussierung über beidseitig
am Stativ angebrachte separate Stellknöpfe für
Fein- und Grobtrieb, angetrieben über ein
Zahnstangengetriebe mit Schwalbenschwanz-
®
PHYSICS
verzahnung; einstellbarer Anschlag zum Schutz
der Objektträger und Objektive
Tubus: Binokularer Siedentopf-Kopf, Schrägein-
blick 30°, Kopf um 360° drehbar, Augenabstand
zwischen 54 mm und 75 mm einstellbar, Diopt-
rienausgleich ±5 für beide Okulare
Okular: Weitfeld-Okularpaar WF 10x 18 mm
Objektive: Objektivrevolver mit 3 DIN achroma-
tischen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65 (mit Präparateschutz)
Vergrößerung: 40x, 100x, 400x
Objekttisch: 127 x 132 mm
klemmen
Beleuchtung: Im Fuß integrierte regelbare
LED-Beleuchtung
Spannungsversorgung: über Steckernetzgerät
6 V DC, 200 mA
Netzanschluss: 1013365: 115 V, 50/60 Hz;
1013143: 230 V, 50/60 Hz
1

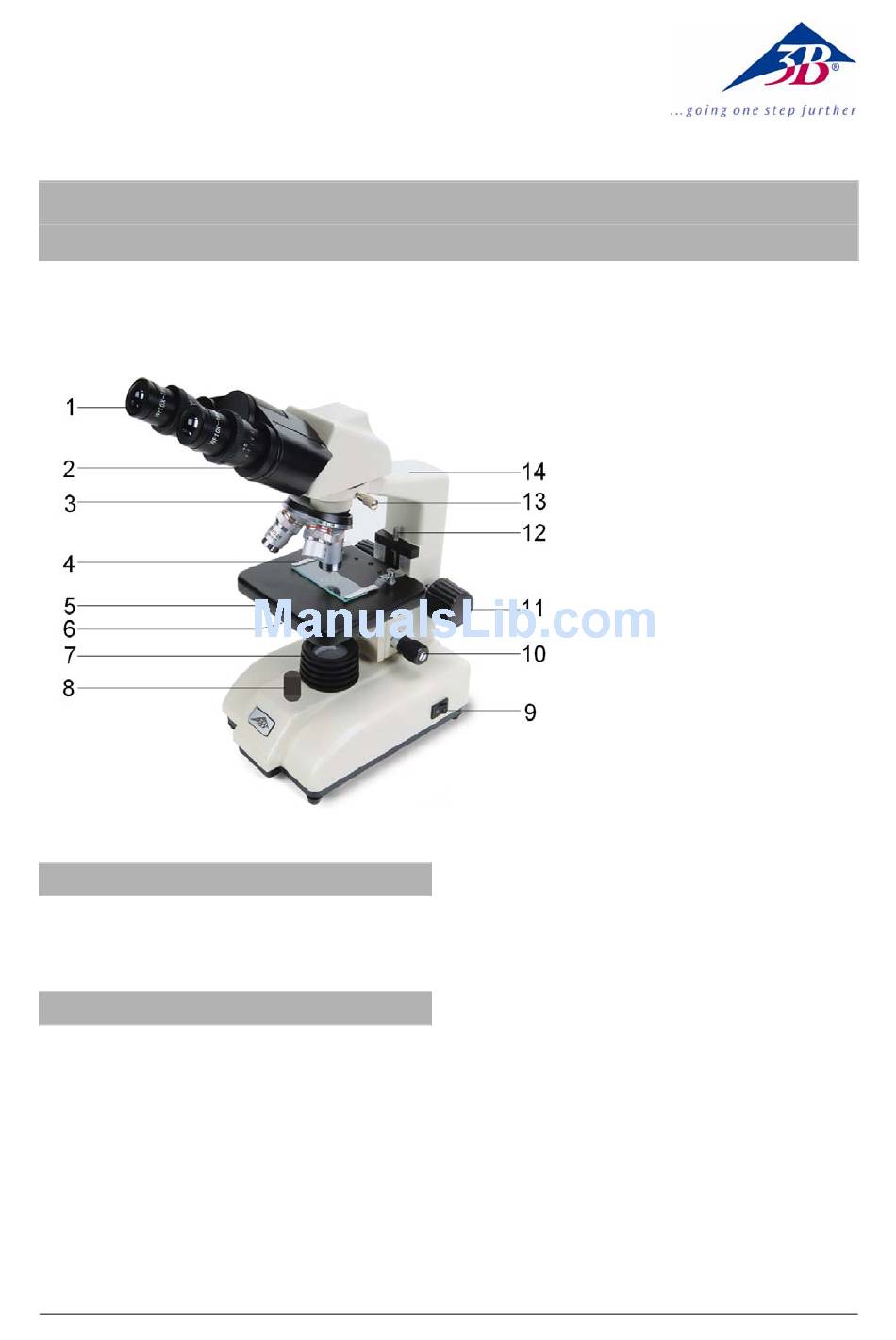

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Präparateklemmen
5 Objekttisch
6 Kondensor mit Irisblende
und Filterhalter
7 Beleuchtung
8 Beleuchtungsregler
9 Netzschalter
10 Triebknopf für Feintrieb
11 Triebknopf für Grobtrieb
12 Feststellschraube für
Objekttisch
13 Feststellschraube für
Mikroskopkopf
14 Stativ
2
mit 2 Präparate-
