INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
L'INSTALLATION ET L'ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ.
IMPORTANT: CONSERVEZ POUR L'INSPECTEUR D'ÉLECTRICITÉ LOCAL.
LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES.
POUR VOTRE SÉCURITÉ: N'entreposez pas ou n'utilisez pas d'essence ou
d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil
électroménager.
Votre nouveau four encastré a été conçu pour s'ajuster à différentes dimensions de
découpage et en faciliter l'installation. La première étape de votre installation consiste à
mesurer les dimensions du découpage actuel et, à les comparer au tableau de dimensions de
découpage ci-dessous ou à la page suivante pour votre modèle. Vous découvrirez peut-être
que peu ou pas de modification sera nécessaire.
N'enlevez pas (s'il y en a) les entretoises sur les parois latérales et/ou à l'arrière du four. Ces
entretoises centrent le four dans l'espace fourni. Le four doit être centré pour prévenir une accumulation excessive
de chaleur, pouvant causer un feu ou des dommages dû à un surchauffage.
N'INSTALLEZ PAS UN FOUR ENCASTRÉ 24" SOUS UN COMPTOIR.
NOTE: La dimension G est critique pour une bonne installation du four. Si la moulure inférieure (ventilation) du four ne
s'adapte pas contre l'armoire, ou si un bruit se fait entendre sur les modèles à convection, vérifiez la dimension G pour
s'assurer qu'elle est correcte.
NOTE: Pour un découpage d'une hauteur supérieure à la
dimension H Min. ajoutez une cale de bois d'une largeur de
2" (5 cm) de chaque côté de l'ouverture sous les supports
latéraux de l'appareil.
NOTE: La Base doit pouvoir
supporter 150 lbs (68 kg).
** NOTE: Allouez au moins
19 3 /8" (49.2 cm) d'espace
pour permettre l'ouverture de
la porte du four.
* La distance minimale
requise du plancher est de
31" (78.7cm).
**Porte ouverte
(voir la note)
A
23 7/8 (60.6)
F
Min.
Max.
22 (55.9)
22 1/4 (56.5)
Toutes les dimensions sont en pouces (cm).
Imprimé au Canada
C
B
Entretoise
D
A
(5.1 cm) (si nécessaires)
Figure 1

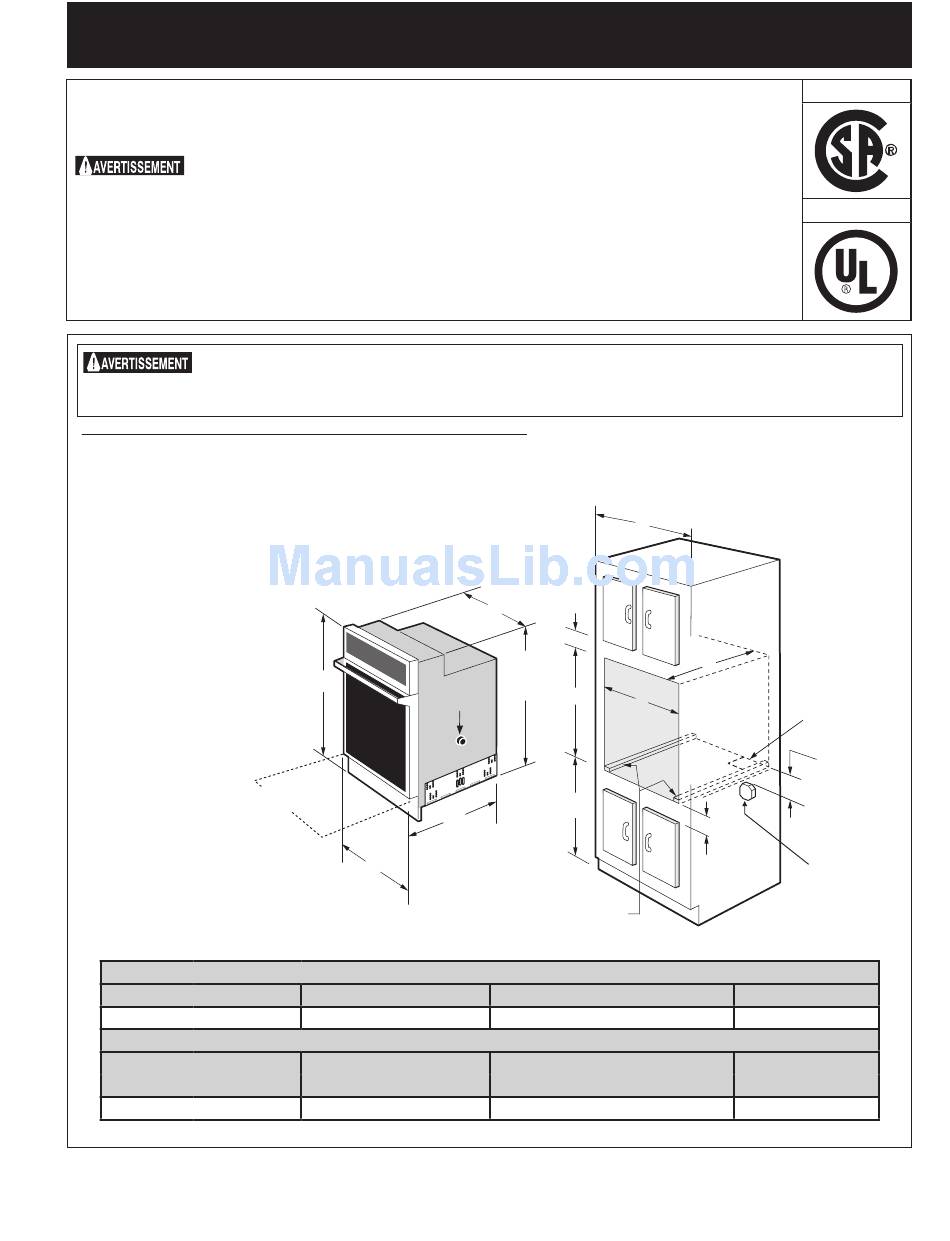

DIMENSIONS DE L'APPAREIL
B
30 3/4 (78.1)
DIMENSIONS DE DÉCOUPAGE ET DA L'ARMOIRE
G (Min.)
23 1/2 (59.7)
11
I
1 ½"
(3.8 cm)
Min.
28
/
"
3
32
(71.4 cm)
H
F
31"*
(78.7 cm)
Cales de bois de 2"
C (wrapper)
21 11/16 (55.1)
H
Min.
Max.
28 1/8 (71.4)
30 1/8 (76.5)
Certains modèles ne sont pas disponibles au Canada
Canada
États-Unis
G
Trou pour le
câble et boîte
de jonction.
3" (7.6 cm)
Max.
Boîte de
2" (5.1 cm)
jonction.
Min.
D
25 3/8 (64.5)
I
24 (61) Min
