Summary of Contents for Atlantic WINDOWPANE 240 DVD

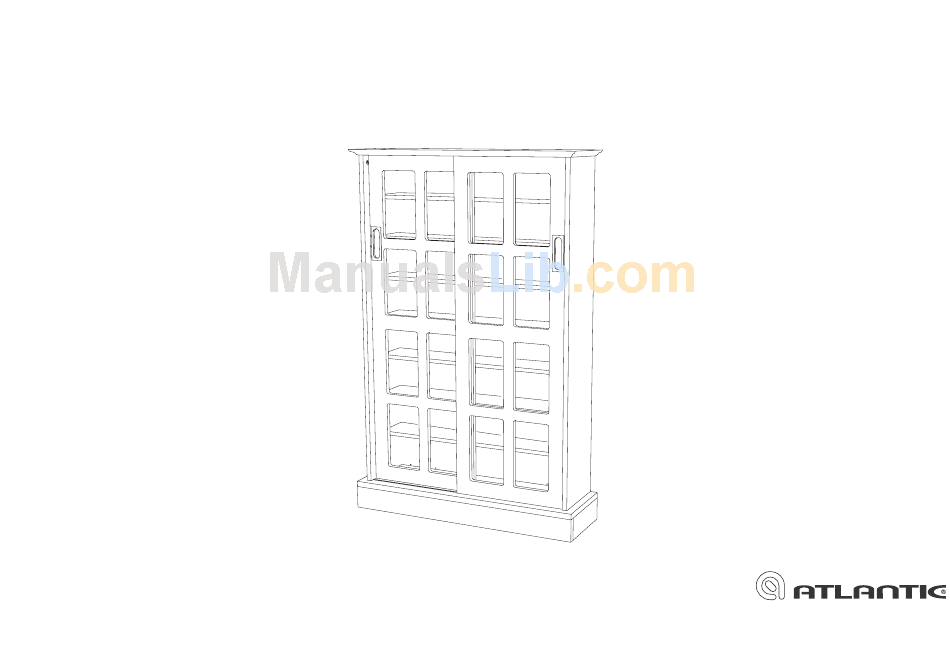

- Page 1 Windowpane 576 CD / 240 DVD Item # 22135382...
- Page 2 Phillips screwdriver All rights reserved / Derechos Reservados / Tous droits réservés / Alle Rechte vorbehalten Tournevis Phillips Desarmador de cruz (Phillips) Made in China / Hecho en China / Fabriqué en Chine / Hergestellt in China www.atlantic-inc.com R5.3 070316 #22135382...
- Page 3 Insert wood dowels (O) and CAM screws (N) to panels (J & K). Meta las clavijas de madera (O) y los tornillos CAM (N) a los paneles (J) & (K). Insérez les gougeons en bois (O) et les vis à came (NA) dans les panneaux (J) et (K). Attach panels (J &...
- Page 4 Insert wood dowels (O) and CAM screws (N) to panel (C). Meta las clavijas de madera (O) y los tornillos CAM (N) a los paneles (C). Insérez les gougeons en bois (O) et les vis à came (N) dans les panneaux (C). Attach (C) to base.
- Page 5 Insert wood dowels (O) and CAM screws (N) to panel (G &H). Meta las clavijas de madera (O) y los tornillos CAM (N) a los paneles (G & H). Insérez les gougeons en bois (O) et les vis à came (N) dans les panneaux (G et H). Attach panels (G &...
- Page 6 Insert wood dowels (O) and CAM locks (M) into panels (G & H). Meta las clavijas de madera (O) a los paneles (G & H). Insérez les gougeons en bois (O) dans les panneaux (G et H). Insert CAM screws (N) into panel (C). Meta los tornillos CAM (N) al panel (C).
- Page 7 Attach top panel (A) to unit. Una el panel superior (A) a la unidad Installez le panneau du dessus (A) sur l'unité. Insert CAM locks (M) into panels (G & H). Meta los seguros CAM (M) los paneles (G & H). Insérez les serrures à...
- Page 8 Fasten stopper (R) on the top of the door with screw (T). Sujete el tapón (R) en la tapa de la puerta con el tornillo (T). Attachez le taquet (R) sur le dessus de la porte avec la vis (T). Fasten down wheel (S) on the bottom of the door with screws (T).
- Page 9 Top/Tapa/Dessus Back view/Visión trasera/Vue arrière Back view of the wheel Vista trasera de la rueda Vue arrière de la roue Insert left side door into base, make sure the stopper is down. Inserte la puerta del lado izquierdo en base, cerciórese de que el tapón está abajo. Insérez la porte de côté...
- Page 10 Insert pins (P) at desired heights. Inserte los pines (P) a la altura deseada. Insérez les taquets (P) à la hauteur désirée. - 9 - Place shelves (B1) on pins (P). Coloque los estantes (B) sobre los pines (P). Placez les rayons (B) sur les taquets P).
- Page 11 Attach backboard (I) with screws (Q). Fixez le panneau arrière (I) à l'aide des vis (Q). Conecte la tabla posterior (I) con los tornillos (Q). - 10 -...
- Page 12 U.S. und andere ausländische Patente sind hängig All rights reserved / Derechos Reservados / Tous droits réservés / Alle Rechte vorbehalten Made in China / Hecho en China / Fabriqué en Chine / Hergestellt in China www.atlantic-inc.com R5.3 070316 #22135382...
