Konfiguration der Wärmepumpen-Heizungsanlage

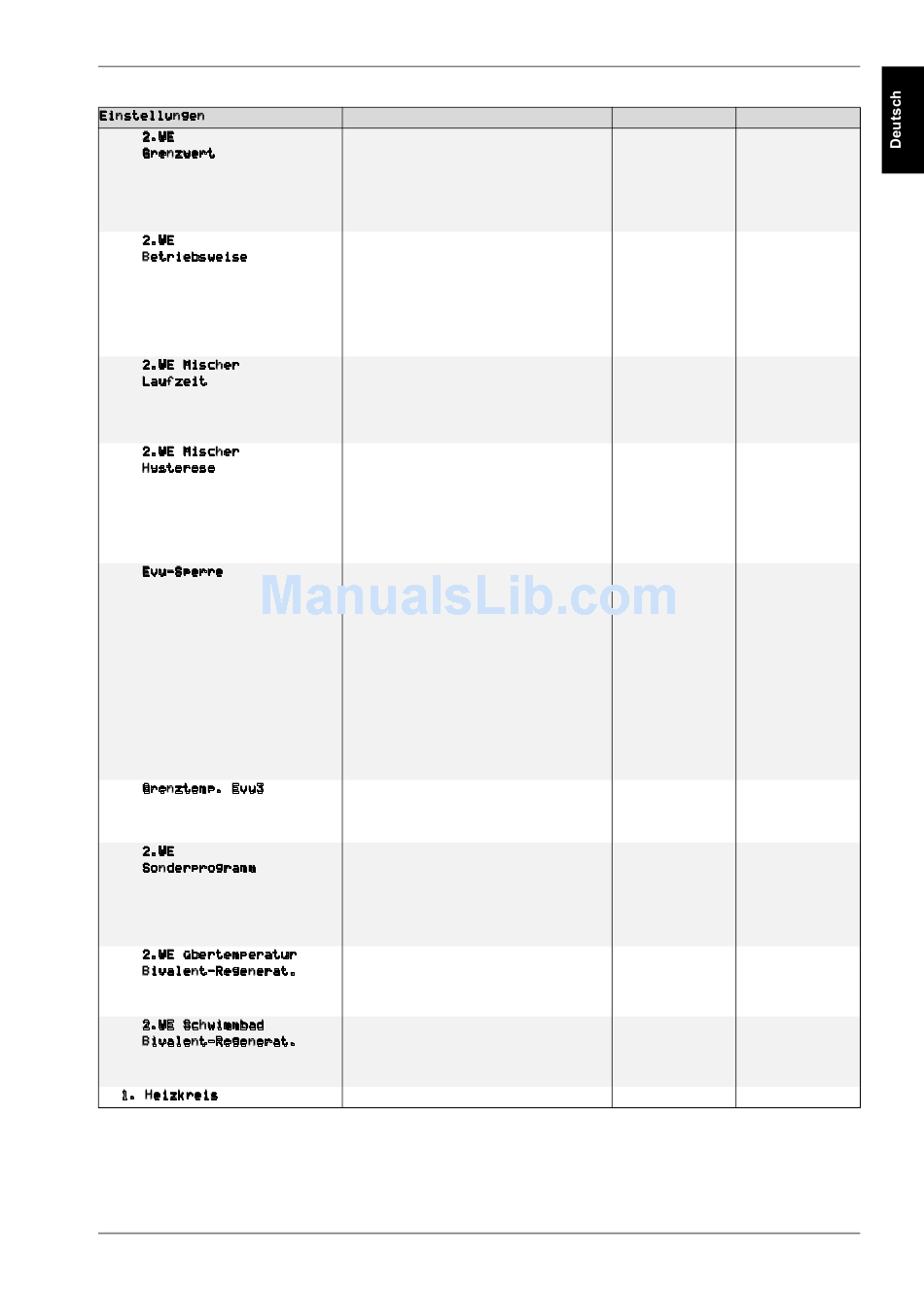

Anlagenspezifische Parameter
Der 2. Wärmeerzeuger ist je nach
Dimensionierung der Wärmepumpenanlage
erst ab einer bestimmten Grenztemperatur
erforderlich. Ein Einschalten des 2.
Wärmeerzeugers erfolgt erst ab Temperaturen
unterhalb der eingestellten Grenztemperatur.
Ein gleitend geregelter 2.Wärmeerzeuger
besitzt eine eigene außentemperaturgeführte
Regelung und wird bei Bedarf mit dem vollen
Volumenstrom durchströmt.
Ein konstant geregelter 2.Wärmeerzeuger wird
auf eine konstante Temperatur eingestellt, die
Mischerregelung ist aktiv.
Je nach eingesetztem Mischer ist die Laufzeit
zwischen den Endstellungen AUF und ZU
unterschiedlich. Um eine optimale
Temperaturregelung zu erzielen ist die
Mischerlaufzeit einzustellen.
Die Hysterese des Mischers bildet die
Neutralzone für den Betrieb des 2.
Wärmeerzeugers. Wird die Solltemperatur plus
Hysterese erreicht, erfolgt ein Mischer-Zu
Signal. Wird die Solltemperatur minus
Hysterese unterschritten erfolgt ein Mischer-
Auf Signal.
Diese Einstellung gibt das Verhalten des 2.
Wärmeerzeugers während einer EVU-Sperre
(Unterbrechung des Lastspannung) wieder.
EVU 1: Der 2. Wärmeerzeuger wird während
der EVU–Sperre nur in der Bivalenzsstufe B3
freigegeben. Bei monoenergetischen Anlagen
ist der Tauchheizkörper immer gesperrt.
EVU 2: Der 2. Wärmeerzeuger wird während
der EVU–Sperre freigegeben.
EVU 3: Der 2. Wärmeerzeuger wird während
der EVU–Sperre freigegeben wenn zusätzlich
die Grenztemperatur EVU3 unterschritten ist.
Grenztemperatur zur Freigabe des
2.Wärmeerzeugers bei Einstellung von EVU3.
Das Sonderprogramm ist bei alten Heizkesseln
oder bei bivalenten Anlagen mit
Zentralspeichern einzusetzen, um Korrosion
durch Kondensation zu verhindern. Bei
Freigabe des 2.Wärmeerzeugers bleibt dieser
für min. 30 Stunden in Betrieb.
Temperaturdifferenz zwischen Speicher
(regenerativ) und Vorlauftemperatur, die
überschritten sein muss, damit bei vorliegender
Heizungsanforderung die WP gesperrt wird.
Temperatur des Parallelpuffers (regenerativ),
die überschritten werden muss, damit bei
vorliegender Schwimmbadanforderung die WP
gesperrt wird.
Einstellungen zum 1. Heizkreis
Einstellbereich Anzeige
-20°C Bivalent oder
Monoenergetisch
... -5°C ...
+20°C
Gleitend Bivalent
Konstant
1 min Bivalent
... 4min ...
6 min
0,5K Bivalent
...
2K
Evu1 Bivalent
Evu2
Evu3
-10°C Bivalent
... 0°C ... EVU3
+10°C
Nein Bivalent
Ja
2°C Bivalent-Regenerativ
...
10°C
10°C Bivalent-Regenerativ
... 35°C ... Schwimmbad
50°C
1. Heizkreis
6.1
D-13
