TO SUPPORT THE UNIT

Dashboard
2
10

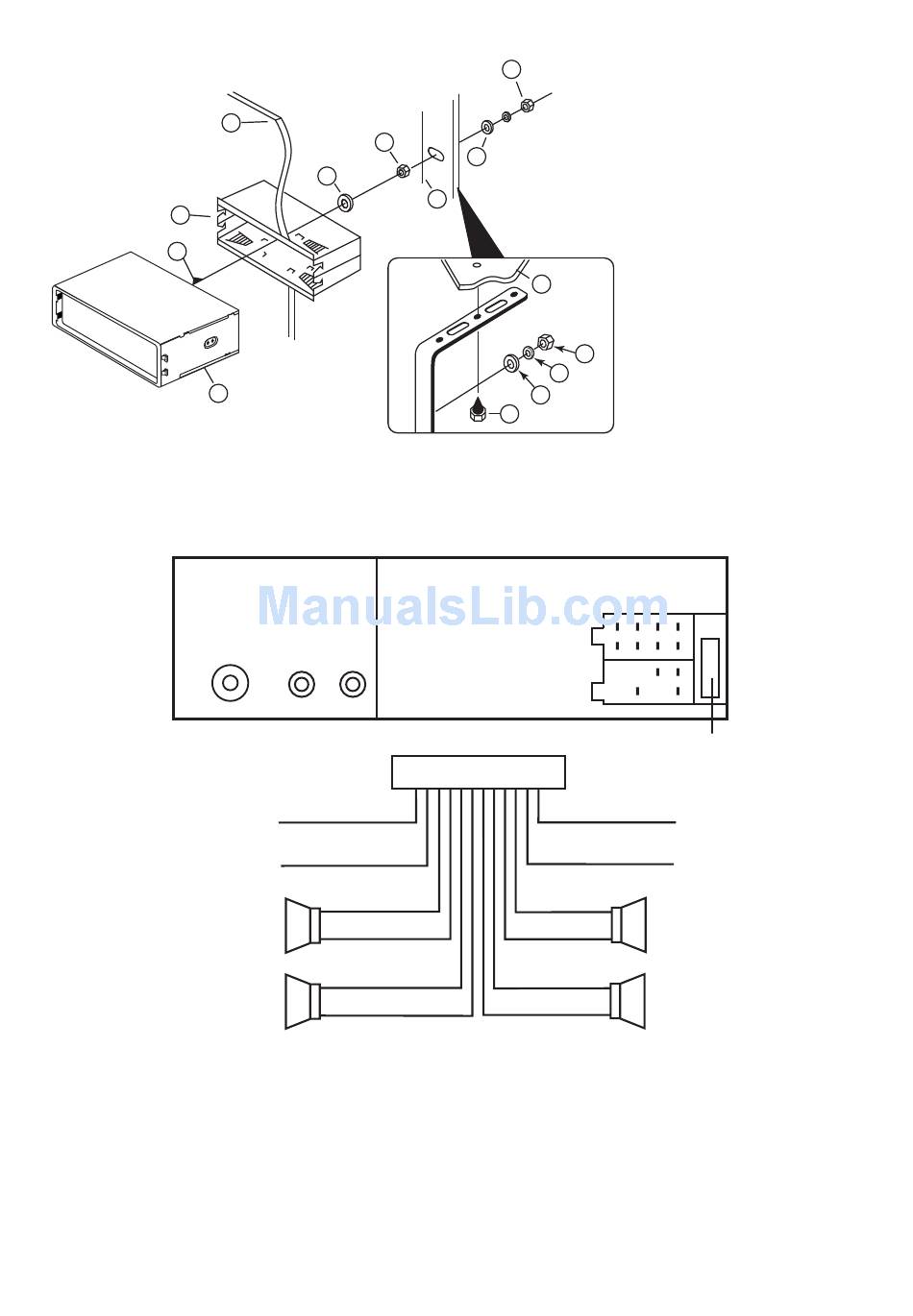

WIRE CONNECTION

ANTENNA
CONNECTOR
POWER
ANTENNA
MEMORY

Maintenance

FUSE REPLACEMENT
,I D IXVH EORZV FKHFN DOO SRZHU FRQQHFWLRQV DQG UHSODFH WKH IXVH ,I WKH IXVH EORZV FKHFN IRU DQ
HOHFWURQLF RU ZLULQJ IDXOW ,Q WKLV FDVH FRQVXOW \RXU QHDUHVW VHUYLFH FHQWUH
Warning
8VH WKH VSHFLÀHG DPSHUDJH IXVH IRU HDFK OHDG 8VH RI D KLJKHU DPSHUDJH IXVH PD\ FDXVH VHULRXV
damage and void the warranty.
3
4
5
1
LINE OUT
L (WHITE) R (RED)
BLUE
YELLOW
BACK UP
+ WHITE
FRONT
LEFT
SPEAKER
– WHITE/BLACK
+ GREEN
REAR
LEFT
SPEAKER
– GREEN/BLACK
4
6
8
7
4
5
6
9
ISO A/B PLUG
IGNITION SWITCH (B+)
GREY +
GREY/BLACK –
VIOLET +
VIOLET/BLACK –
3
1. UNIT
2. RELEASE CASE
3. DASH
4. HEX NUT
5. LOCK WASHER
6. PLAIN WASHER
7. CAR BODY
8. REAR SUPPORT STRAP
9. TAPPING SCREW
10. M5 X 15 HEX BOLT
ISO CONNECTOR
B
A
FUSE 5A
BLACK
GROUND (–)
RED
FRONT
RIGHT
SPEAKER
REAR
RIGHT
SPEAKER
