Schaltplan Verbindung Generische; Abb; Pág; Pag - Bpt DMVC/08 Installation Manual

SCHEMA DI COLLEGAMENTO TASTIERA GENERICA AL
CONNETTORE KEYBOARD

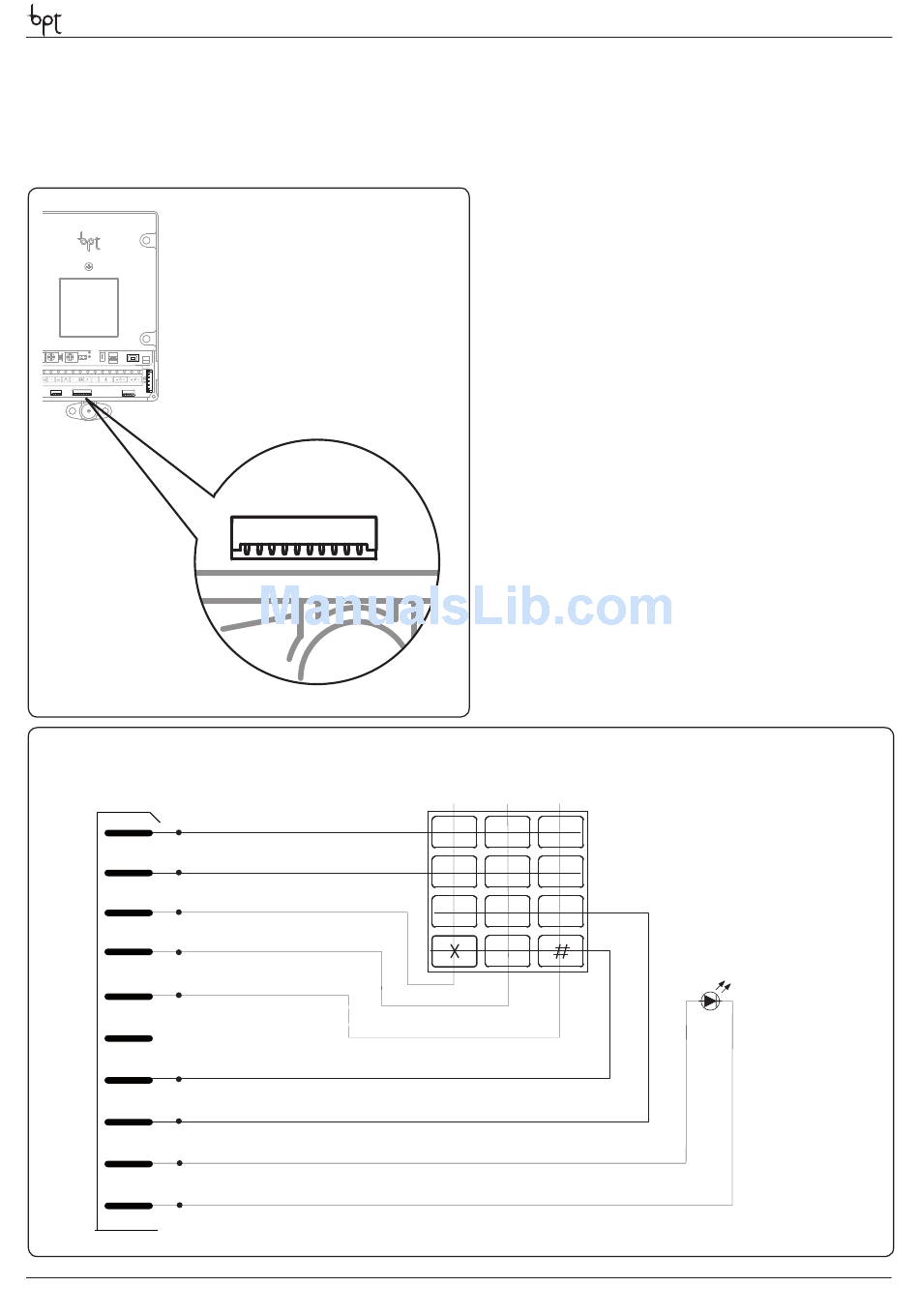

WIRING DIAGRAM FOR A GENERIC KEYPAD TO KEYBO-
ARD CONNECTOR
SCHALTPLAN VERBINDUNG GENERISCHE TASTATUR MIT
VERBINDER KEYBOARD
LED
MINI USB
(*)
DATA ON
LED
1 2 3 4
PROG PROG SW4
MIC PUSH BUTTON KEYBOARD
RFID
KEYBOARD
A
B
1
2
3
D
C
+
+
– –
KEYBOARD
A
Riga A-Row A-Linie A
Ligne A-Línea A-Linha A
Riga B-Row B-Linie B
Ligne B-Línea B-Linha B
Colonna 1-Column 1-Spalte 1
Colonne 1-Columna 1-Coluna 1
Colonna 2-Column 2-Spalte 2
Colonne 2-Columna 2-Coluna 2
Colonna 3-Column 3-Spalte 3
Colonne 3-Columna 3-Coluna 3
Riga D-Row D-Linie D
Ligne D-Línea D-Linha D
Riga C-Row C-Linie C
Ligne C-Línea C-Linha C
Retroilluminazione-Backlight-Hintergrundbeleuchtung
Rétro-éclairage-Luz de fondo-Backlight
SCHÉMA DE RACCORDEMENT DU CLAVIER GÉNÉRIQUE
AU CONNECTEUR KEYBOARD
ESQUEMA DE CONEXIÓN DE TECLADO GENÉRICO AL CO-
NECTOR KEYBOARD
ESQUEMA DE LIGAÇÃO DO TECLADO GENÉRICO AO CO-
NECTOR KEYBOARD
–
1 2 3
4 5 6
7 8 9
0
MAX 60 mA (6 VDC)
