Optelec
3. Conocer su MultiView HD

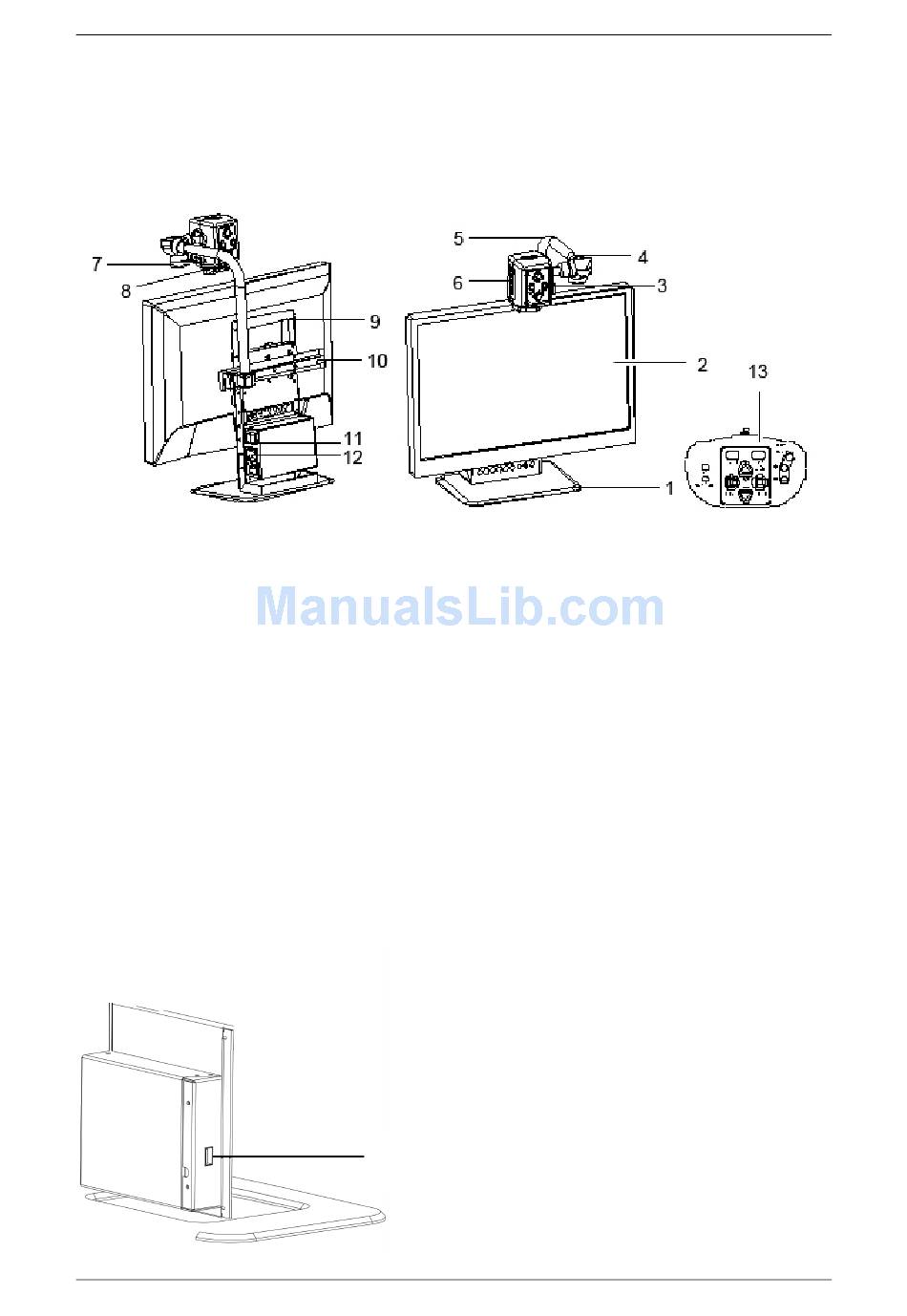

La siguiente figura muestra los componentes principales del MultiView
HD.
1. Unidad de base
2. Monitor de pantalla ancha 22" / 24"
3. Botón de la luz de LED
4. Brazo de la cámara
5. Eje de rotación de la cámara
6. Cabezal de la cámara
7. Luz de LED
Instalación del MultiView HD
Para instalar el MultiView HD, siga los pasos descritos a continuación:
−
Conecte el panel de control al puerto USB que se encuentra en la
parte izquierda de la unidad de base.
−
Conecte el cable de alimentación al enchufe de alimentación que
se encuentra en la parte derecha de la unidad de base.
−
Enchufe el otro extremo del cable de alimentación en una toma de
corriente.
52
8. Lente de acercamiento
9. Manija
10. Riel deslizable
11. Botón de alimentación
12. Enchufe de alimentación
13. Panel de control
Interfaz USB del panel de control
MultiView HD
Español
