1x Βίδα διάτρησης
1x Μπουλόνι M5
2x Παξιμάδι M5
1x Επίπεδη ροδέλα
2x Ροδέλα με ελατήριο
2x Καλώδιο ISO
1
Εγχειρίδιο χρήσης
Εάν λείπει κάποιο τεμάχιο,
i
επικοινωνήστε με τον
μεταπωλητή μας.
3.

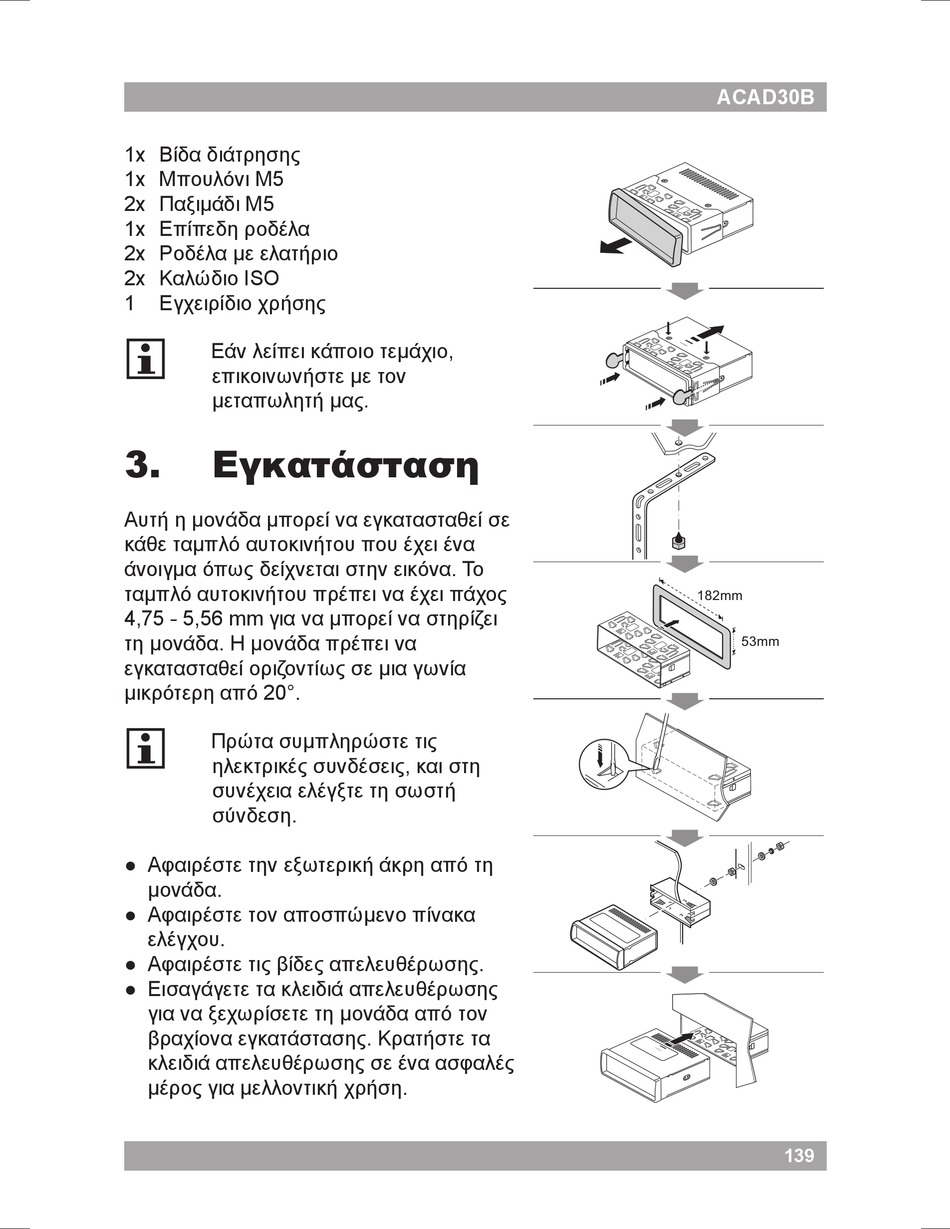

Εγκατάσταση
Αυτή η μονάδα μπορεί να εγκατασταθεί σε
κάθε ταμπλό αυτοκινήτου που έχει ένα
άνοιγμα όπως δείχνεται στην εικόνα. Το
ταμπλό αυτοκινήτου πρέπει να έχει πάχος
4,75 - 5,56 mm για να μπορεί να στηρίζει
τη μονάδα. Η μονάδα πρέπει να
εγκατασταθεί οριζοντίως σε μια γωνία
μικρότερη από 20°.
Πρώτα συμπληρώστε τις
i
ηλεκτρικές συνδέσεις, και στη
συνέχεια ελέγξτε τη σωστή
σύνδεση.
● Αφαιρέστε την εξωτερική άκρη από τη
μονάδα.
● Αφαιρέστε τον αποσπώμενο πίνακα
ελέγχου.
● Αφαιρέστε τις βίδες απελευθέρωσης.
● Εισαγάγετε τα κλειδιά απελευθέρωσης
για να ξεχωρίσετε τη μονάδα από τον
βραχίονα εγκατάστασης. Κρατήστε τα
κλειδιά απελευθέρωσης σε ένα ασφαλές
μέρος για μελλοντική χρήση.
ACAD30B
182mm
53mm
139
