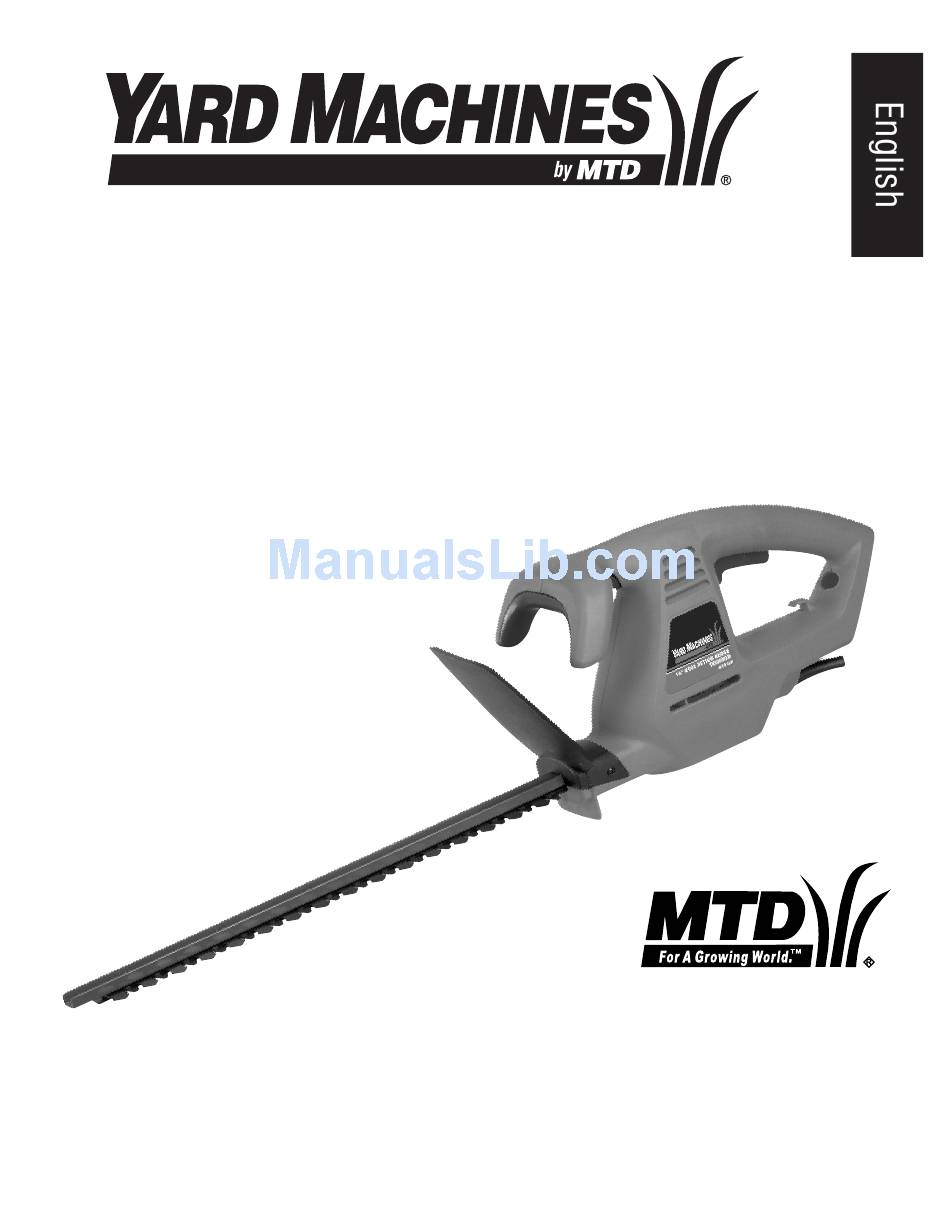

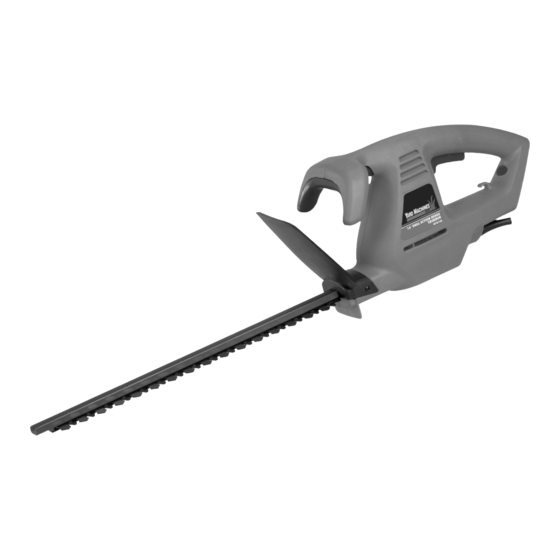

Operator's Manual
Electric Hedge Trimmer
Models
MTD16K
MTD18K
MTD22K
IMPORTANT: READ SAFETY RULES
AND INSTRUCTIONS CAREFULLY
P/N 6096-203A09 © 2005
PRINTED IN CHINA
www.mymowerparts.com
www.mymowerparts.com
