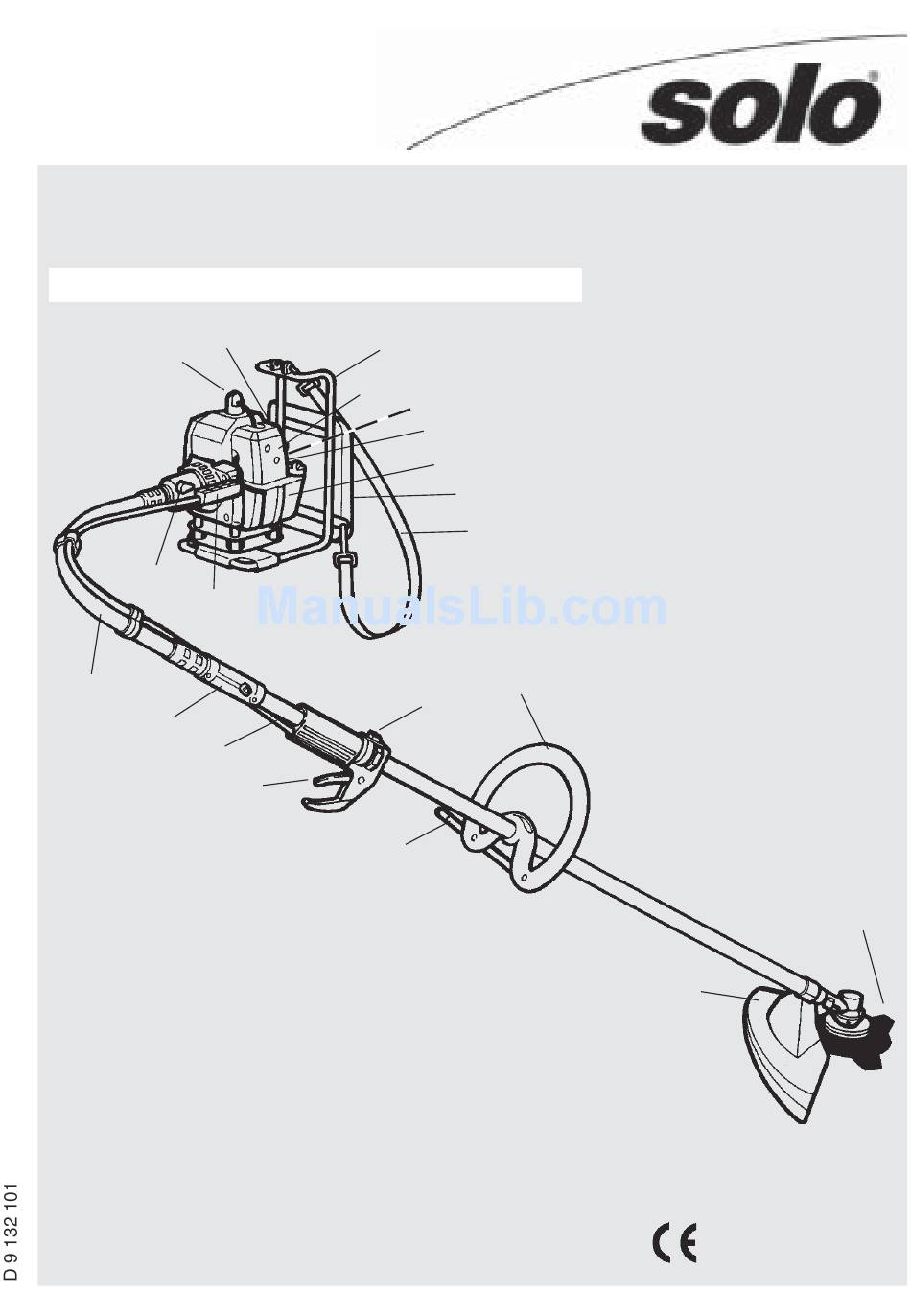

Bedienungsanleitung Motorsense
Instruction manual Brushcutter
1 3 2
Dieses Heft enthält die vom Typ 127/130 abweichenden Bedienungsmerkmale. Die Sicherheitshinweise und die restlichen
Anweisungen entnehmen Sie bitte der Bedienungsanleitung 127/130. This manual contains operating guide lines which differ
from those for the models 127/130. The saftety hints and instructions should be taken from the manual for 127/130.
Aufbau der Motorsense / Major components
10
11
12
13
14
3
1
STOP-Schalter
2
Gashebel
3
Gaszug
4
Rundumbügel
4a
Sicherheitsanschlag
5
Choke-Hebel
6
Starthilfe "Primer"
7
Kraftstofftank
8
Startergriff
9
Luftfilterhaube
10
Zündkerze
11
Blockierhebel
12
Zugverbindung
13
Biegewelle
14
Kupplungsmuffe
15
Tragegestell
16
Rückenplatte
17
Tragegurt
18
Schutz
19
Schneidwerkzeug
6
15
9
2
4a
1. Multi-function Handle
2. Throttle Lever
3. Throttle Cable
4. Loop Handle
4a Safety Buffer
5. Choke Lever
6. Primer
7. Fuel Tank
8. Starter Handle
9. Airfilter Cover
10. Spark Plug
11. Lock Lever
12. Cable Connection Box
13. Flexible Shaft
14. Coupling Sleeve
15. Carrying Frame
16. Back Plate
17. Carrying Strap
18. Debris Shield
19. Metal Blade
8
5
7
16
17
4
1
18
Typ/Model 1 3 2
19
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Solo 132
Summary of Contents for Solo 132
- Page 1 Bedienungsanleitung Motorsense Instruction manual Brushcutter 1 3 2 Dieses Heft enthält die vom Typ 127/130 abweichenden Bedienungsmerkmale. Die Sicherheitshinweise und die restlichen Anweisungen entnehmen Sie bitte der Bedienungsanleitung 127/130. This manual contains operating guide lines which differ from those for the models 127/130. The saftety hints and instructions should be taken from the manual for 127/130. Aufbau der Motorsense / Major components 1.
- Page 2 Aus Versandgründen wird die Motorsense (von Modell zu Modell verschieden) teilweise zerlegt ausgeliefert und muß vor Erstinbetriebnahme kom- plettiert werden. Modell 132 Das Schaftrohr in die offene Seite der Kupplungs- Rundumgriff Loop und muffe(14) bis zum Anschlag einsetzen. Dabei das...
- Page 3 (1) stecken. Laufteller (6) aufsetzen und Anbau des Schutzes mit Tellerfeder (7) und Sicherungsmutter (8) fixie- ren. Beim Typ 132 wird bei Metallblättern der Schutz(18) Achtung: Linksgewinde! mit 2 Schellen am Schaftrohr befestigt. Die über- Haltestift (3) über Wickelschutz (4) im Druckstück langen Getriebe-Befestigungsschrauben müssen...
- Page 4 Hinweis: Verwenden Sie nur die von der Firma SOLO zugelassenen Metall-Schneidwerkzeuge: Gras-Schneideblatt 4-zähnig (69 00 706) Gras-Schneideblatt 8-zähnig (69 00 693) Wartung: Im Profi-Einsatz wird empfohlen, täglich die flexible Antriebswelle aus dem Schutzrohr zu entnehmen und mit handelsüblichem Getriebe- Fließfett zu schmieren.
- Page 5 Konformitätserklärung SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, D-71069 Sindel- fingen, erklärt hiermit, daß folgende Maschine in der geliefer- ten Ausführung Produktbezeichnung: Freischneider Serien-/Typenbezeichnung: den Bestimmungen folgender EU-Richtlinien entspricht: 98/37/ EG und 2000/14/EG für Maschinen und 89/336/EWG (geändert durch 92/31/EWG) über elektromagnetische Verträglichkeit.
-
Page 6: Technische Daten
Technische Daten Motorsense Motortyp SOLO Einzylinder- Zweitaktmotor Hubraum 30 ccm Leistung (ISO 8893) 1,4 kW (1,9 PS) Zulässige Höchstdrehzahl 9500 1/min mit Schneidewerkzeug Arbeitsplatzbezogener Emissionswert Fadenkopf 92,63 (DIN 45 635) Grasschneideblatt 92,5 Schall-Leistungspegel LW Fadenkopf 104,55 nach ISO 9207 Grasschneideblatt 105,68... - Page 7 Assembly For shipping purposes, the brushcutter is partly disassembled and has to be reassembled prior to use. The brushcutter is only to be used after complete Insert the shaft into coupling connector as far as reassembly. possible. Turn the tool while pushing so that the geared inner shaft fits into the counter part.
- Page 8 Installing debris shield clockwise). Place holding pin (3) above anti-clogging-device With the metal blades of Model 132, the shield (4) on the pressure plate (2). Block shaft and tighten (18) is attached to the shaft tube with two clamps. nut (8) by turning counter clockwise.
- Page 9 Use only the metal cutting attachments which have been authorized by SOLO: Grass-cutting-blade 4 teeth (69 00 706) Grass-cutting-blade 8 teeth (69 00 693) Maintenance: When used professionally, we recommend the flex. shaft be removed daily from the outer tube and lubricated with commercially available gear grease.
-
Page 10: Declaration Of Conformity
Declaration of conformity according to the EG guidelines 89/37 EEC (altered with 92/31/EEC) and 89/336/EEC. SOLO Kleinmotoren GmbH, Stuttgarter Strasse 41, D-71069 Sindelfingen declares sole responsibility that this product, which this declaration covers, is according to the machinery guidelines. Guaranteed Sound pressure Level (DIN45635) 110 dB(A) -
Page 11: Technical Data
Technical Data Brushcutter Engine SOLO one-cylinder two-cycle engine Capacity cm 30 ccm Max. capacity with RPM per ISO 8893 kW/min 1.4 kW (1.9 HP) Max. RPM unloaded w/ brushcutter min 9500 1/min Noise level in work area dB (A) String Head 92,63... - Page 12 In the best interest of continued technological progress we reserve the right to change design and configuration of any product without prior or other notice. Therefore, please note that text and illustrations of this manual are not to be considered binding and do not constitute a basis for legal or other claims. SOLO Kleinmotoren GmbH Postfach 60 01 52...
