SHEREX FASTENING SOLUTIONS
SPIN­SPIN RIVET NUT INSTALLATION TOOL
SSG­803
Specifications
R.P.M.—600
*Air pressure—70­90psi (oiled)
Air inlet—1/4"
Air consumption—5CFM
Hose Diameter—3/8"
Thread Size—
5/16­18 & 3/8­16
Metric M6, M8  & M10
Can be used for 1/4­20, but SSG­802
is recommended for this size
* Must be adjusted to suit thread size/application
SSG­803 / 804
MANUAL
SSG­804
Specifications
R.P.M.—400
*Air pressure—70­90psi (oiled)
Air inlet—1/4"
Air consumption—5CFM
Hose Diameter—3/8"
Thread Size—5/16­18 & 3/8­16
Due to RPM's, Sherex generally
recommends the SSG­803 for these
sizes.
Metric M8  & M10

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SSG-803 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sherex SSG-803

Summary of Contents for Sherex SSG-803

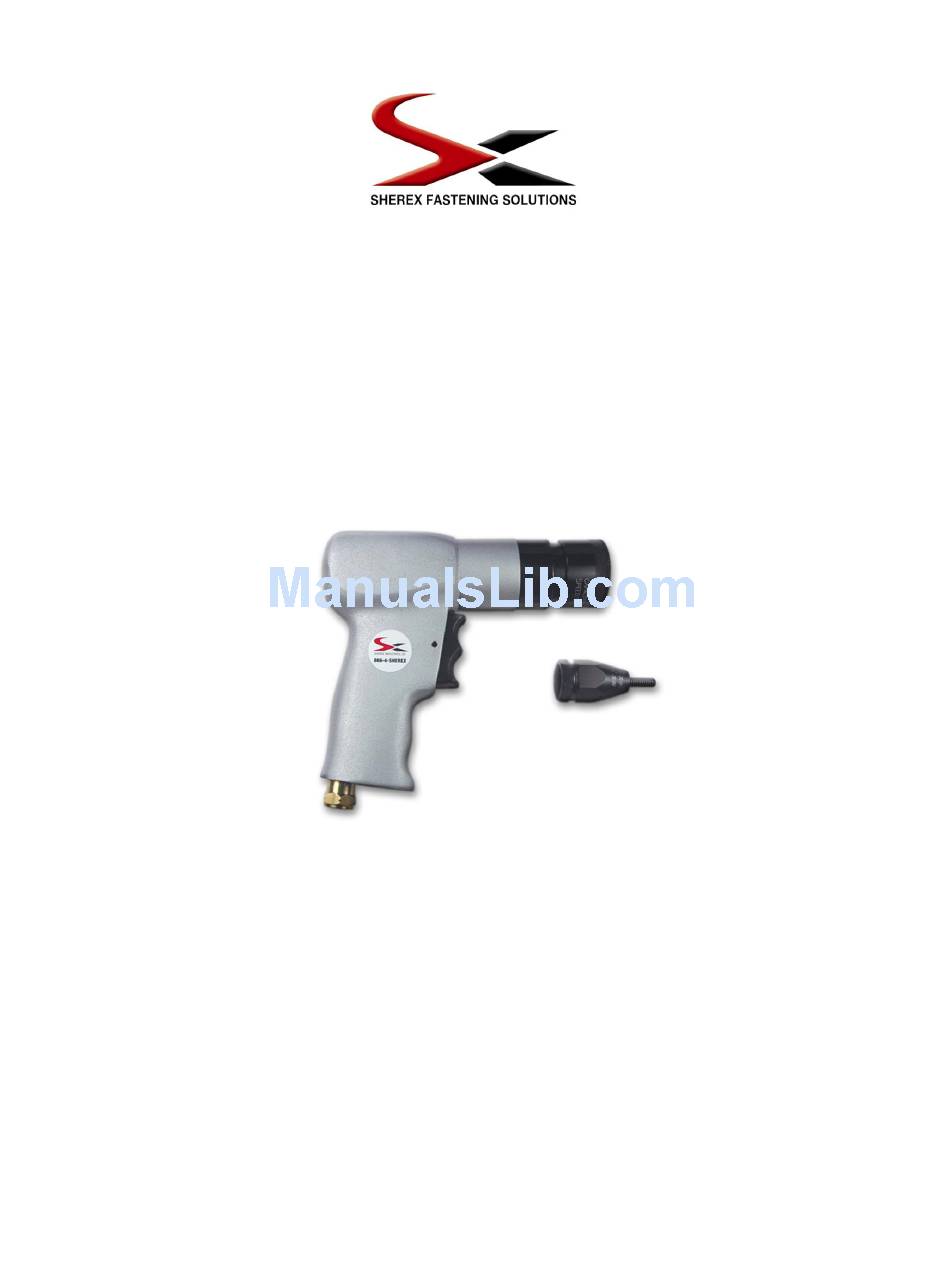

  • Page 1 SHEREX FASTENING SOLUTIONS  SPIN­SPIN RIVET NUT INSTALLATION TOOL  SSG­803 / 804  MANUAL  SSG­804  SSG­803  Specifications  Specifications  R.P.M.—400  R.P.M.—600  *Air pressure—70­90psi (oiled)  *Air pressure—70­90psi (oiled)  Air inlet—1/4”  Air inlet—1/4”  Air consumption—5CFM  Air consumption—5CFM  Hose Diameter—3/8”  Hose Diameter—3/8”  Thread Size—5/16­18 & 3/8­16  Thread Size—  Metric M8  & M10  5/16­18 & 3/8­16  Metric M6, M8  & M10  Due to RPM’s, Sherex generally  recommends the SSG­803 for these  Can be used for 1/4­20, but SSG­802  sizes.  is recommended for this size  * Must be adjusted to suit thread size/application...
  • Page 2 (2)  (1)  (6)  (4)  (3)  (5)  (1.)  Assemble the bearing set (parts 2,3,4,5) shown in figure  (2.)  (2.) Insert part 1 into the Gun Body.  Rotate part 1  until the slot connects with the Gun Body, shown in  figure  (3.)  (3.) Install the pre­assembled bearing set with part 1  (4.)  (4.) Insert part 6 into Gun Body’s hexagon slot  (5.) (5.) Push Gun Body’s quick releasing ring backward  and push part 6 into the Gun Body.  Completely  release the quick releasing ring to complete the tool  assembly  2 ...
  • Page 3 Sherex Spin/Spin Rivet Nut Tool  Keep threads Lubricated! SSG­800 series  Instructions for Use:  1.  Insert head set into tool as described on page 2.  2.  Turn the rivet nut onto the cap screw — 1 complete turn.  3.  Insert the rivet nut into the work piece.  4.  Depress the top part of the trigger (F position).  When the rivet nut is completely installed  the tool will stall.  5.  Once the tool stalls, release the top of the trigger and depress the bottom of the Trigger (R  position).  The tool will reverse out of the work piece leaving the rivet nut completely in­  stalled.  The SSG provides a quick and easy way of installing rivet nuts.  This tool uses torque to in­  stall rivet nuts so it does not need any adjustment, it is already set for the rivet nut.  If neces­  sary, minor adjustments can be made by increasing or decreasing air pressure.  This tool is recommended for use with Sherex CAL, CAK, CAH, CAO, CPB, CFT, and CFW  rivet nuts.  Feel free to ask questions about specific applications, or use with other rivet nut  styles.  3 ...
  • Page 4 SSG­803/804  PARTS BREAKDOWN  28, 29, & 30 SOLD  AS COMPLETE  SET  BS­XX  KEEP BEARING  SET WELL  GREASED!  USE SHEREX  SSG­LUBE OR  LUBRIPLATE  L0161­001  Part No.  Description  NO.  Part No.  Description  NO.  Required  Required  SSG­803­1  Air Inlet  1  SSG­803­16  Gear Cage  2  SSG­803­2  Diffuser­Exhaust  1  SSG­804­16  Gear Cage  2  SSG­803­3  Handle Assembly  1  SSG­803­17  Sun Gear (12T)  1  SSG­804­17  Sun Gear (9T)  1 ...
