Reloop IQ2+ Operation Manual page 8

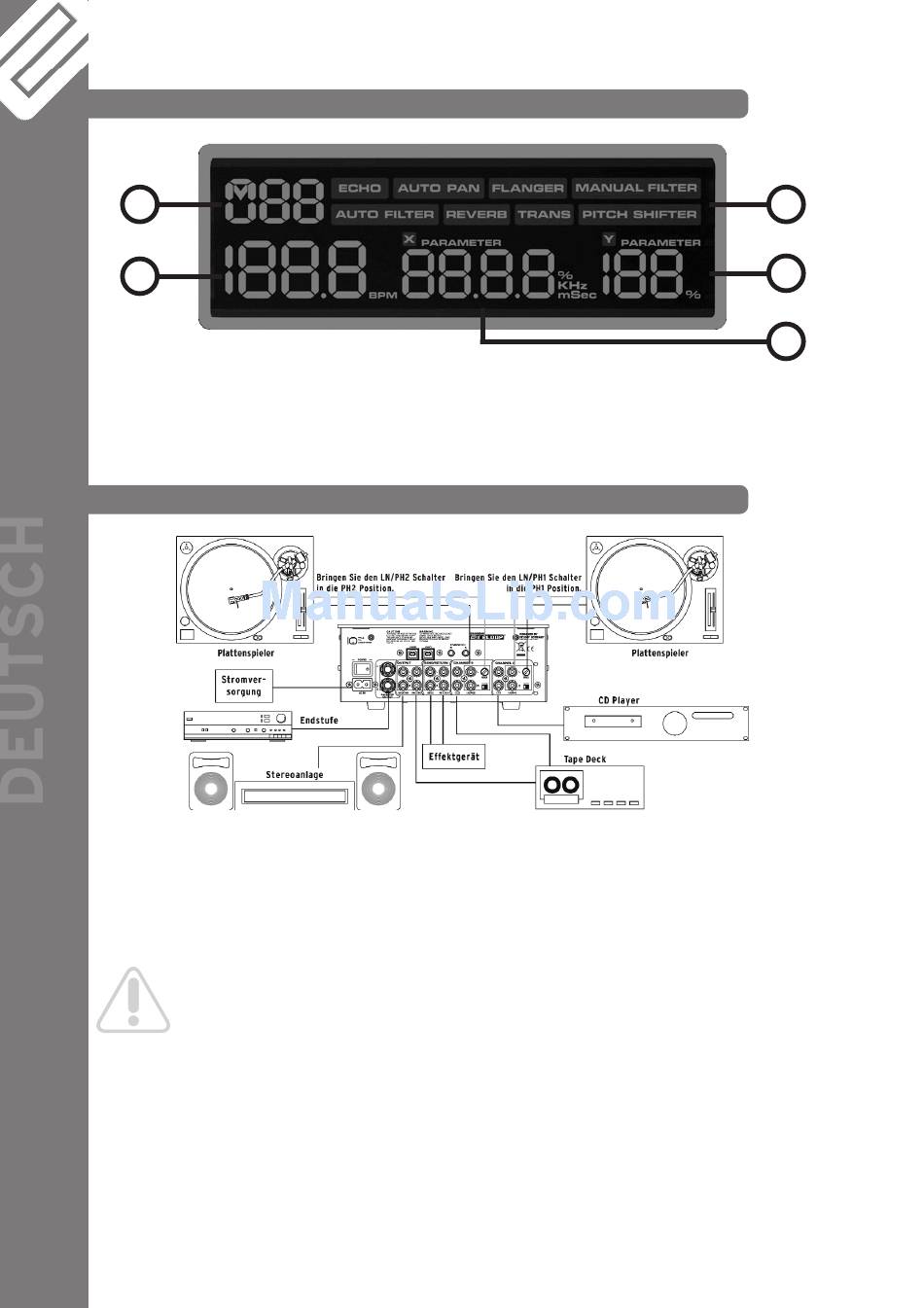

BEZEICHNUNGEN LCD INFORMATIONS-DISPLAY -13-
I
II
I...............Kanalzuweisungs-Anzeige
II..............BPM-Anzeige
III.............X-Parameter-Anzeige
IV.............Y-Parameter-Anzeige
V..............Effektauswahl-Anzeige
ANSCHLÜSSE
1. Verbinden Sie Ihre Line-Quellen (CD-Player, MD-Player, etc.) und Ihre
Plattenspieler mit den Eingangsbuchsen für Kanal A und B -31-. Wenn Sie an
die Phono-Buchse Plattenspieler anschließen möchten, so stellen Sie den/die
Phono/Line-Umschalter für die Kanäle A + B -30- in die Position „PH";
möchten Sie an diese Buchsen Linequellen anschließen, so stellen Sie
den/die Phono/Line Umschalter -30- in die Position „LN".
ACHTUNG!
Stellen Sie sicher, dass während der Betätigung der Phono/Line Umschalter
-30- das Gerät ausgeschaltet ist.
2. Verbinden Sie die Erdungskabel Ihrer Plattenspieler mit den GND-
Erdungsschrauben -29- des Mixers.
3. Verbinden Sie Ihr Mikrofon mit der Mikrofon-Eingangsbuchse -39-.
4. Verbinden Sie Ihren Kopfhörer mit der Kopfhörer Eingangsbuchse 1 (6,3 mm
Klinke) -44-. Verbinden Sie alternativ bzw. bei Bedarf einen zweiten
Kopfhörer mit der Kopfhörer Eingangsbuchse 2 (3,5 mm Klinke) -45-.
8
V
IV
III
