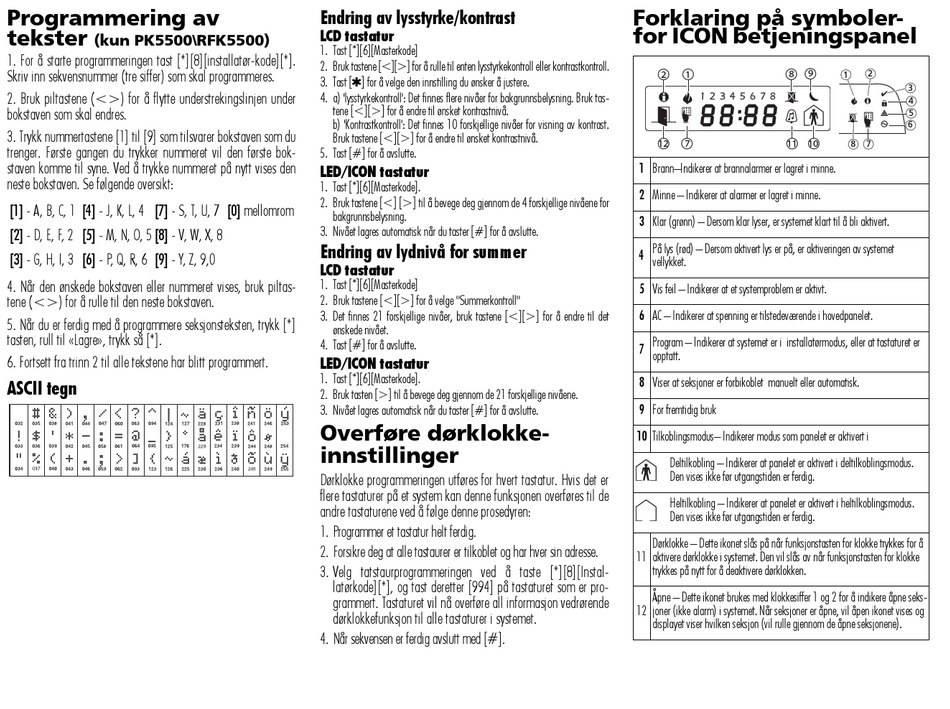

DSC PK5500/RFK5500 Installation Instructions Manual page 12

Programmering av
tekster
(kun PK5500\RFK5500)
1. For å starte programmeringen tast [*][8][installatør-kode][*].
Skriv inn sekvensnummer (tre siffer) som skal programmeres.
2. Bruk piltastene (<>) for å flytte understrekingslinjen under
bokstaven som skal endres.
3. Trykk nummertastene [1] til [9] som tilsvarer bokstaven som du
trenger. Første gangen du trykker nummeret vil den første bok-
staven komme til syne. Ved å trykke nummeret på nytt vises den
neste bokstaven. Se følgende oversikt:
[1] - A, B, C, 1 [4] - J, K, L, 4 [7] - S, T, U, 7 [0] mellomrom
[2] - D, E, F, 2 [5] - M, N, O, 5 [8] - V, W, X, 8
[3] - G, H, I, 3 [6] - P, Q, R, 6 [9] - Y, Z, 9,0
4. Når den ønskede bokstaven eller nummeret vises, bruk piltas-
tene (<>) for å rulle til den neste bokstaven.
5. Når du er ferdig med å programmere seksjonsteksten, trykk [*]
tasten, rull til «Lagre», trykk så [*].
6. Fortsett fra trinn 2 til alle tekstene har blitt programmert.
ASCII tegn
Endring av lysstyrke/kontrast
LCD tastatur
1. Tast [*][6][Masterkode]
2. Bruk tastene [<][>] for å rulle til enten lysstyrkekontroll eller kontrastkontroll.
3. Tast [] for å velge den innstilling du ønsker å justere.
4. a) 'lysstyrkekontroll': Det finnes flere nivåer for bakgrunnsbelysning. Bruk tas-
tene [<][>] for å endre til ønsket kontrastnivå.
b) 'Kontrastkontroll': Det finnes 10 forskjellige nivåer for visning av kontrast.
Bruk tastene [<][>] for å endre til ønsket kontrastnivå.
5. Tast [#] for å avslutte.
LED/ICON tastatur
1. Tast [*][6][Masterkode].
2. Bruk tastene [<] [>] til å bevege deg gjennom de 4 forskjellige nivåene for
bakgrunnsbelysning.
3. Nivået lagres automatisk når du taster [#] for å avslutte.
Endring av lydnivå for summer
LCD tastatur
1. Tast [*][6][Masterkode]
2. Bruk tastene [<][>] for å velge "Summerkontroll"
3. Det finnes 21 forskjellige nivåer, bruk tastene [<][>] for å endre til det
ønskede nivået.
4. Tast [#] for å avslutte.
LED/ICON tastatur
1. Tast [*][6][Masterkode].
2. Bruk tasten [>] til å bevege deg gjennom de 21 forskjellige nivåene.
3. Nivået lagres automatisk når du taster [#] for å avslutte.
Overføre dørklokke-
innstillinger
Dørklokke programmeringen utføres for hvert tastatur. Hvis det er
flere tastaturer på et system kan denne funksjonen overføres til de
andre tastaturene ved å følge denne prosedyren:
1. Programmer et tastatur helt ferdig.
2. Forsikre deg at alle tastaurer er tilkoblet og har hver sin adresse.
3. Velg tatstaurprogrammeringen ved å taste [*][8][Instal-
latørkode][*], og tast deretter [994] på tastaturet som er pro-
grammert. Tastaturet vil nå overføre all informasjon vedrørende
dørklokkefunksjon til alle tastaturer i systemet.
4. Når sekvensen er ferdig avslutt med [#].
Forklaring på symboler-
for ICON betjeningspanel
9
8
2 1
12 7 11 10
1 Brann–Indikerer at brannalarmer er lagret i minne.
2 Minne – Indikerer at alarmer er lagret i minne.
3 Klar (grønn) – Dersom klar lyser, er systemet klart til å bli aktivert.
På lys (rød) – Dersom aktivert lys er på, er aktiveringen av systemet
4
vellykket.
5 Vis feil – Indikerer at et systemproblem er aktivt.
6 AC – Indikerer at spenning er tilstedeværende i hovedpanelet.
Program – Indikerer at systemet er i installatørmodus, eller at tastaturet er
7
opptatt.
8 Viser at seksjoner er forbikoblet manuelt eller automatisk.
9 For fremtidig bruk
10 Tilkoblingsmodus– Indikerer modus som panelet er aktivert i
Deltilkobling – Indikerer at panelet er aktivert i deltilkoblingsmodus.
Den vises ikke før utgangstiden er ferdig.
Heltilkobling – Indikerer at panelet er aktivert i heltilkoblingsmodus.
Den vises ikke før utgangstiden er ferdig.
Dørklokke – Dette ikonet slås på når funksjonstasten for klokke trykkes for å
11 aktivere dørklokke i systemet. Den vil slås av når funksjonstasten for klokke
trykkes på nytt for å deaktivere dørklokken.
Åpne – Dette ikonet brukes med klokkesiffer 1 og 2 for å indikere åpne seks-
12 joner (ikke alarm) i systemet. Når seksjoner er åpne, vil åpen ikonet vises og
displayet viser hvilken seksjon (vil rulle gjennom de åpne seksjonene).
2
1
3
4
5
6
8 7
