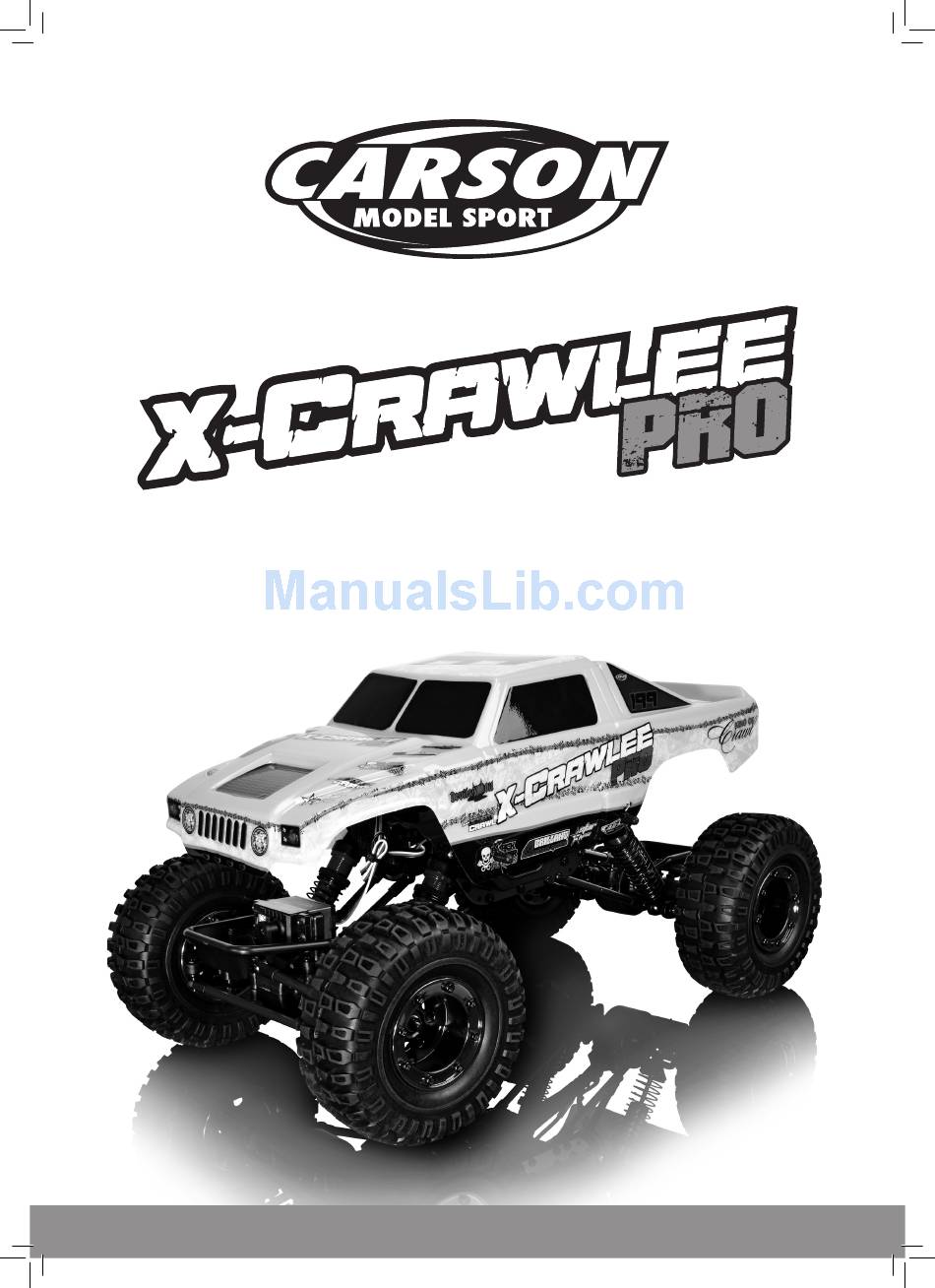

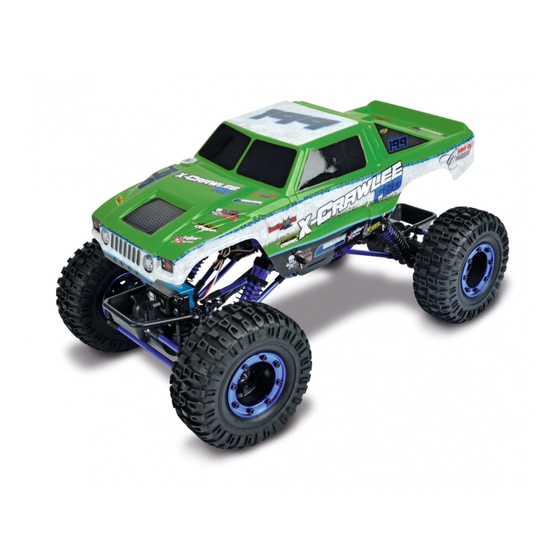

- Page 1 Betriebsanleitung Seite 2 - 11 Instruction Manual Page 12 - 21 CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 1 25.02.14 09:22...
-
Page 2: Vorwort
Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsan- betreffend Fehler bei der Herstellung in Bezug auf Material und weisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte... -
Page 3: Table Of Contents
Für den Zusammenbau erforderliches Werkzeug ........6 Fehlersuche ......................11 Chassis ........................7 Explosionszeichnung ..................22 Abnehmen der Karosserie .................. 7 Ersatzteile ........................24 Stand: Februar 2014 Lieferumfang Chassis Sender (Nur in der RTR Version enthalten) CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 3 25.02.14 09:22... -
Page 4: Zubehör
Wir wünschen Ihnen viel Spaß mit Ihrem Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie irgendwelche Arbeiten beginnen. CARSON-Modellauto und jederzeit gute Fahrt! Nach jeder Fahrt sollten Sie die wichtigsten Bauteile und Verbin- dungen überprüfen. Eine einzige gelockerte Schraube kann ausrei- chen, um Ihr Modell in eine gefährliche Situation geraten zu lassen! -
Page 5: Sicherheitsanweisungen
öffentlichen Vekehrsflächen betrieben werden. leeren oder Akkus unterschiedlicher Kapazität. • Nicht in der Nähe von Personen und Tieren fahren! • Versuchen Sie nie, Trockenbatterien zu laden. • Fahren Sie nicht, wenn sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit beeinträchtigt sind. Bei längerem Nichtgebrauch ist der Fahrakku • Halten Sie immer direkten Sichtkontakt zum Modell. unbedingt zu entfernen. • Fahren sie das Modell nur mit ordnungsgemäß angebrachter Karosserie. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 5 25.02.14 09:22... -
Page 6: Für Den Zusammenbau Erforderliches Werkzeug
Für den Zusammenbau erforderliches Werkzeug Modellbaumesser 300074053 Sekundenkleber 300053339 Spitzzange 300074034 Schere 500013305 Kreuzschlüssel 500905065 Pinzette 300074003 Seitenschneider 300074035 Kreuzschlitz-Schraubendreher (klein und groß) und Inbusschlüssel 1,5/ 2 / 2,5 mm 300074023 CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 6 25.02.14 09:22... -
Page 7: Chassis
Chassis Chassis Hintere Stoßdämpfer Fahrregler Vorderreifen Vorderer Stoßdämpfer Hinterreifen Lenkservo Abnehmen der Karosserie • Ziehen Sie die Karosseriesplinte heraus und • Nehmen Sie die Karosserie ab. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 7 25.02.14 09:22... -
Page 8: Laden Des Fahrakkus
• Beim einlegen des Akkus auf die richtige Polarität achten. 2 Fixieren Sie den Akku mit dem Verschlussdeckel. • Leere Akkus immer nach Gebrauch aus dem Modell entfernen. • Die Anschlusskabel dürfen nicht kurzgeschlossen werden. Hinweis: • Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus, • Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf Modellgenommen werden. Schäden. • Laden nur unter Aufsicht eines Erwachsenen. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 8 25.02.14 09:22... -
Page 9: Einschalten Der Rc-Anlage
ACHTUNG! Immer zuerst den Sender einschalten! 1 Schließen Sie den Fahrakku an. 2 Schalten Sie den Empfänger ein. 3 Setzen Sie die Karosserie auf und sichern Sie mit den Karosse- riesplinten. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 9 25.02.14 09:22... -
Page 10: Steuern Des Modells
Die Räder sollen dem Lenkausschlag folgen. • Schlagen die Räder entgegengesetzt ein, betätigen sie den Servo- Reverse Schalter (ST in Position REV). • Zum Regeln der Fahrgeschwindigkeit betätigen Sie den Gas/ Bremshebel - nach hinten (Vorwärtsfahrt, Gas geben) bzw. - nach vorne (Bremsen, Rückwärtsfahrt) Bremsen/ Rückwärtsfahrt Vorwärtsfahrt/ Gas geben Links Rechts CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 10 25.02.14 09:22... -
Page 11: Fehlersuche
Tauschen Sie den Motor aus Die hinteren Radmuttern sind lose Ziehen Sie die Radmuttern fest an Staub/Fremdkörper ist in das Getriebe Schalten Sie das Modell aus und reinigen Sie gelangt das Getriebe CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 11 25.02.14 09:22... -
Page 12: Preface
The original declaration of conformity can be obtained from the following address: We wish you good luck and a lot of fun driving with your CARSON model car. CARSON Modelsport • Werkstraße 1 • D-90765 Fürth • Germany Before driving your new model carefully read these instructions! CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 12 25.02.14 09:22... -
Page 13: Included Items
Insert Battery ......................18 Additional Items ....................14 Turn on the RC System ..................19 Safety Precautions ....................15 How to Control Your Model ................20 Tools Needed for the Assembly ..............16 Troubleshooting ....................21 Chassis ........................17 Exploded View ......................22 Removing the Body .....................17 Spare parts ......................24 Included Items Chassis Transmitter (included in RTR Version only) CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 13 25.02.14 09:22... -
Page 14: Additional Items
We wish you great fun with your CARSON Please read the instructions before operating your model. model car! Each time you have finished driving the model, always check the cor- rect operation of the components. A single loose screw can result in a dangerous situation for your model. Maintain your model regularly and replace damaged or worn out parts by genuine spare parts. Additional Items For transmitter and Receiver: For transmitter and Receiver:: 500609043 x 2 500609042 x 2... -
Page 15: Safety Precautions
• Never load batteries which are not rechargeable. • Keep away from roads, highways, people and animals! If not using the model for a longer time, the • Do not drive, if you are overtired or your reactivity is impaired in rechargeable battery for driving has to be another way. removed absolutely. • Watch your model constantly and do not become distracted. • The body shell should be correctly attached to the vehicle before driving. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 15 25.02.14 09:22... -
Page 16: Tools Needed For The Assembly
Modelling knife 300074053 Instant adhesive 300053339 Needle nose pliers 300074034 Scissors 500013305 Hexagonal wrench 500905065 Tweezers 300074003 Side cutter 300074035 Philips screwdriver (small and big) 1,5/ 2 / 2,5 mm 300074023 CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 16 25.02.14 09:23... -
Page 17: Chassis
Chassis Chassis Rear shock unit Speedcontroller Front tyre Front shock unit Rear tyre Steering Servo Removing the Body • Remove hook pin and • Take body off. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 17 25.02.14 09:23... -
Page 18: Loading Battery
1 Insert the battery. • Battery are to be inserted with the correct polarity 2 Fix it with the clips. • Exhausted batteries are to be removed from the model. Advice: • The supply terminals are not to be short-circuited. • Regular examination of transformer or battery charger for any • Non-rechargeable batteries are not to be recharged. damage to their cord, plug, enclosure and other parts. • Rechargeable batteries are only to be charged under adult supervi- sion. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 18 25.02.14 09:23... -
Page 19: Turn On The Rc System
Turn on the RC System Turn on the RC System CAUTION! Always turn the transmitter´s power Always turn the transmitter´s power switch ON first! 1 Connect the rechargeable battery for the driving. 2 Switch on the receiver. 3 Put the body on and fix it with the body split pins. CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 19 25.02.14 09:23... -
Page 20: How To Control Your Model
Reverse switch (ST in position REV). • For regulating the driving speed operate the gas/brake lever - Lever to the rear (driving forward, to give speed) - Fforward (braking, reverse movement) Neutral Right Left braking, reverse movement driving forward, to give speed Left Right CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 20 25.02.14 09:23... -
Page 21: Troubleshooting
Motor has lost power Change to spare motor Rear wheel nuts are too loose Tighten wheel nuts Dust or foreign objects are inside gears Turn the power switch ”OFF“ and clean out gears CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 21 25.02.14 09:23... -
Page 22: Explosionszeichnung
500405509 500405616 500405604 5004 500405617 500405600 5004056 500405617 500405607 500405600 500900126 500405600 500405600 500405600 500405600 500405617 500405617 500405617 500405599 500405617 500405604 500405616 500405600 500405604 500405600 500405604 500405600 500405617 500405604 500405616 500405599 CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 22 25.02.14 09:23... - Page 23 500405617 500405617 500405617 500405617 500405601 500405617 500405610 500405595 500405597 500405598 500405608 500405617 500405618 500405696 500405617 500405618 500405595 500405607 500405610 500405617 500405617 500405617 500405617 500405617 500405598 500405610 500405601 500405617 500405603 500405610 0405599 CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 23 25.02.14 09:23...
-
Page 24: Ersatzteile
Karosseriehalterset Akkuhalterung 500405597 Drive Shafts L/R (2) 500405601 Shockmount (2) 500405605 Motormount Antriebswellen L/R (2) Dämpferhalter (2) Motorhalter 500405598 Linkage Set (10) 500405602 Servomount (2) 500405606 Bevelgear/joint (2) Gestängeset (10) Servohalter (2) Kegelrad/Achse (2) CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 24 25.02.14 09:23... - Page 25 500405609 Chassis (Antennaholder) 500405613 Frame shaft 85mm (2) 500405617 Screwset Chassis(+Antennenhalter) Rahmenstütze 85mm (2) Schraubenset 500405610 Ball mount set (14) 500405614 Center driveshaft/Shaft Kugekopf-Set (14) screws / Mittelantriebs- wellen/Schrauben CARSON X-CRAWLEE PRO 500404067 CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 25 25.02.14 09:23...
- Page 26 Ersatzteile 500405618 Ball bearings (8) Kugellagerset (8) 500800088 Bodyset X-CRAWLEE PRO Karosserie X-CRAWLEE PRO 1:10 500900126 Wheelset X-CRAWLEE PRO (2) Räderset X-CRAWLEE PRO (2) CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 26 25.02.14 09:23...
- Page 27 Notizen / Notes CARSON X-CRAWLEE PRO 500404067 500404067_X-CRAWLEE PRO_L1.indd 27 25.02.14 09:23...
- Page 28 CARSON-MODEL SPORT For Germany: Abt. Service Service-Hotline: Mittlere Motsch 9 Mo - Do 8.00 – 17.00 Uhr 96515 Sonneberg 8.00 – 14.30 Uhr 01805–73 33 00 * 14 ct/min aus dem deutschen Festnetz CARSON-MODEL SPORT Werkstraße 1 • D-90765 Fürth/Germany www.carson-modelsport.de 500404067_X-CRAWLEE PRO_L1.indd 28...
