INSTALLATION INSTRUCTIONS
27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC
BUILT-IN CONVECTION MICROWAVE OVEN
INSTRUCTIONS D'INSTALLATION
FOUR À MICRO-ONDES ENCASTRÉ ÉLECTRIQUE
À CONVECTION DE 27" (68,6 CM) ET 30" (76,2 CM)
BUILT-IN MICROWAVE OVEN SAFETY .................................. 1
INSTALLATION REQUIREMENTS .......................................... 2
Tools and Parts .................................................................... 2
Location Requirements ....................................................... 2
Electrical Requirements ....................................................... 3
INSTALLATION INSTRUCTIONS ........................................... 4
Spacer Kit Installation .......................................................... 4
Prepare Built-In Microwave Oven ........................................ 4
Make Electrical Connection ................................................. 5
Install Microwave Oven ........................................................ 5
Complete Installation ........................................................... 6
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
W10768186A
Table of Contents/Table des matières
BUILT-IN MICROWAVE OVEN SAFETY
SÉCURITÉ DU FOUR À MICRO-ONDES ENCASTRÉS ....... 7
EXIGENCES D'INSTALLATION ............................................. 7
Outillage et pièces ............................................................... 7
Exigences d'emplacement .................................................. 7
Spécifications électriques .................................................... 9
INSTRUCTIONS D'INSTALLATION. .................................... 10
Installation de la trousse d'entretoise ................................ 10
Préparation du four à micro-ondes encastré .................... 10
Raccordement électrique ................................................... 10
Installation du four à micro-ondes ..................................... 11
Achever l'installation .......................................................... 12
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Jenn-Air JMC2430DS
Summary of Contents for Jenn-Air JMC2430DS
-
Page 1: Table Of Contents

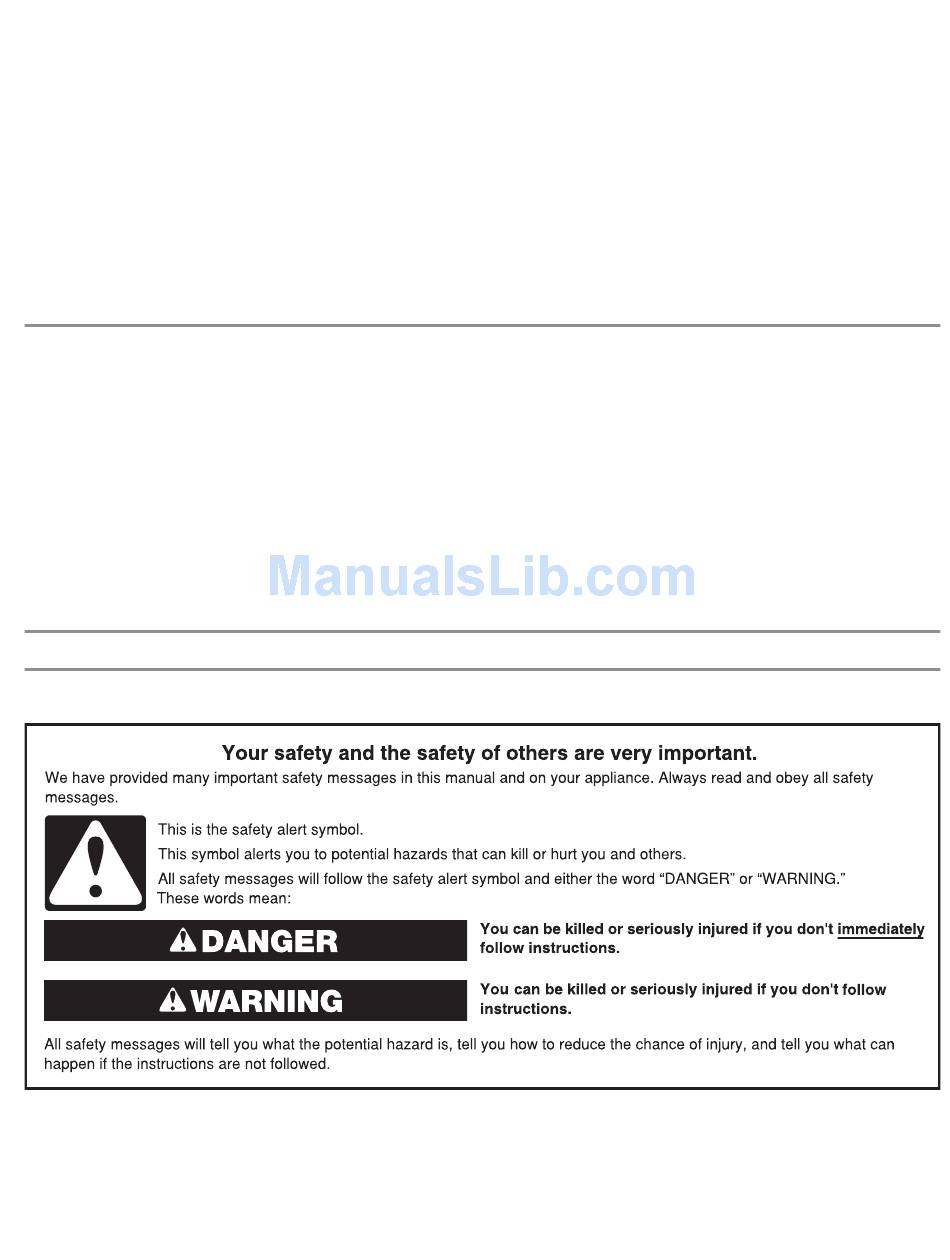

INSTALLATION INSTRUCTIONS 27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC BUILT-IN CONVECTION MICROWAVE OVEN INSTRUCTIONS D’INSTALLATION FOUR À MICRO-ONDES ENCASTRÉ ÉLECTRIQUE À CONVECTION DE 27" (68,6 CM) ET 30" (76,2 CM) Table of Contents/Table des matières BUILT-IN MICROWAVE OVEN SAFETY ........1 SÉCURITÉ... -
Page 2: Installation Requirements
INSTALLATION REQUIREMENTS F or installation above single built-in oven, the junction box ■ Tools and Parts must located inside upper cabinet. Gather the required tools and parts before starting installation. I f you are installing the junction box on rear wall behind ■... -
Page 3: Electrical Requirements
Electrical Requirements Cabinet Dimensions 27" (68.6 cm) and 30" (76.2 cm) Microwave Ovens GROUNDING INSTRUCTIONS For a permanently connected microwave oven: The microwave oven must be connected to a grounded, metallic, permanent wiring system, or an equipment grounding conductor should be run with the circuit conductors and connected to the equipment grounding terminal or lead on the microwave oven. -
Page 4: Installation Instructions
For power requirements, refer to the following table: A UL-listed or CSA-approved conduit connector must ■ be provided. Voltage Microwave With Convection Oven I f the house has aluminum wiring, follow the procedure ■ 120/240 VAC 19.9 A/3250 W below: 120/208 VAC 19.9 A/3250 W 1. -
Page 5: Make Electrical Connection
Make Electrical Connection 3-Wire Cable with Ground from Home Power Supply to Microwave Oven Cable with 4 Wires WARNING Electrical Shock Hazard Disconnect power before servicing. Use 12 gauge solid copper wire. Electrically ground oven. Failure to follow these instructions can result in death, fire, or electrical shock. -
Page 6: Complete Installation
2. Push against the front frame of the microwave oven to insert Complete Installation oven into cabinet. Push microwave oven completely into cabinet and center in cabinet cutout. 1. Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was NOTE: Open microwave oven door and push against skipped. -
Page 7: Sécurité Du Four À Micro-Ondes Encastrés
SÉCURITÉ DU FOUR À MICRO-ONDES ENCASTRÉ Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. -
Page 8: Dimensions Du Produit
La trousse d’entretoise du four à micro-ondes (à acheter P our une installation au-dessus d’un seul four encastré, ■ auprès de votre revendeur) permet d’installer le four à le boîtier de connexion doit se trouver à l’intérieur micro-ondes dans un encastrement d’une hauteur maximale du placard mural. -
Page 9: Spécifications Électriques
Raccordement électrique Distances de dégagement minimales Pour installer le four à micro-ondes correctement, il faut établir pour l’installation le type de raccords électriques que l’on utilisera et suivre les instructions indiquées ici. Pour une installation correcte, les distances de dégagement minimales suivantes doivent être respectées au-dessus L e four à... -
Page 10: Instructions D'installation
INSTRUCTIONS D’INSTALLATION Installation de la trousse d’entretoise Préparation du four à micro-ondesencastré REMARQUES : 1. Repérer le câblage existant pour éviter de le percer L a trousse d’entretoise du four à micro-ondes permet ■ ou de l’endommager lors de l’installation. d’installer le four dans un encastrement d’une hauteur maximale comprise entre 17 ⁄... -
Page 11: Installation Du Four À Micro-Ondes
4. Installer un connecteur de conduit (homologation UL ou CSA) sur le boîtier de connexion. Installation du four à micro-ondes 1. À l’aide d’au moins 2 personnes, soulever le four à microondes et l’introduire partiellement dans l’ouverture d’encastrement du placard. Si l’on a installé une trousse d’entretoise, soulever le four à... -
Page 12: Achever L'installation
4. Fixer solidement le four à micro-ondes au placard à l’aide Achever l’installation des deux vis à tête plate de ³⁄ " fournies. Insérer les vis à travers les trous des glissières de montage. Ne pas serrer 1. Vérifier que toutes les pièces sont maintenant installées. excessivement les vis.
