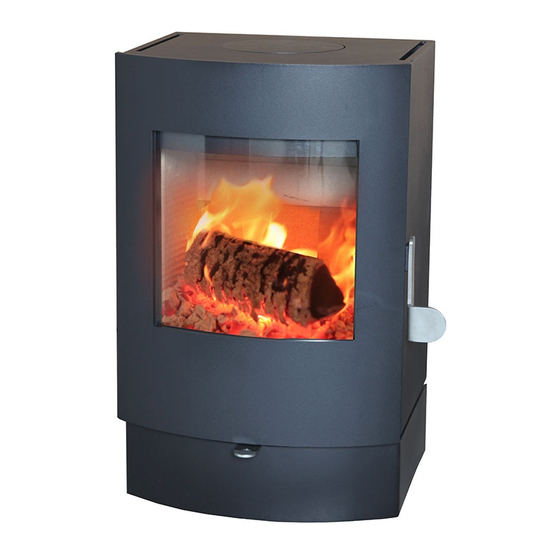

Morso S11-40 Instructions For Installation And Use Manual
Hide thumbs
Also See for S11-40:
- Instructions for installation and use manual (17 pages) ,
- Installation manual (20 pages)
Related Manuals for Morso S11-40
Summary of Contents for Morso S11-40
- Page 1 Morsø S11 serien Opstillings- og betjeningsvejledning Instructions for installation and use Morsø S11-40, S11-42, S11-43, S11-44, S11-70, S11-90 S11-40 S11-43 www.morsoe.com...
-
Page 2: Table Of Contents
Firing/using the stove ....... 25 Routine stove maintenance ......30 S11-40 S11-43 EN 13240 · NS 3058/59 MORSØ... -
Page 3: Opstilling Af Deres Morsø Ovn
Bag ovnen (A) Ved Ovnens sider (B) Møbleringsafstand Tekniske Data Min. afstand til brandbar væg for Morsø S11 Morsø S11 Min. afstand til brandbar væg for Morsø S11-40 uisoleret røgrør 240 mm 320 mm 700 mm Prøvningsattest - skal følge ovnen Morsø... -
Page 4: Skorstenen
1.6 Rørtilslutning Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke-brændbart materiale. Skorstenstilslutning ovenud Ovnen er fra fabrikken forberedt til montering af røgtud (1) ovenud . For at lette monteringen På... -
Page 5: Tilslutning Til Muret Skorsten
1.7 Tilslutning til muret skorsten Vær opmærksom på! I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Sam- Rensningsmuligheder. Tal med skorstensfejeren. lingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. -
Page 6: Fyringsteknik/Brugen Af Deres Ovn
2.0 Fyringsteknik/Brugen af Deres ovn Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man ikke fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med Deres ovn er konstrueret med lufttilførsel 3 steder. -
Page 7: Optænding Og Fyringsintervaller
2.1 Optænding og fyringsintervaller 5. Normal påfyring bør ske, mens der endnu er gløder tilbage. Glø- Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold derne fordeles i bunden, dog flest foran i ovnen. ovn, kan man med fordel lade døren stå... -
Page 8: Regelmæssig Vedligeholdelse Af Ovnen
Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk- 3.0 Regelmæssig vedligeholdelse af ovnen ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. -
Page 9: Tekniske Data
Vedligeholdelsesdele til S11 serien Pakninger Med tiden vil pakningerne i lågen blive slidte og bør, for at undgå løbsk forbrænding, udskiftes efter behov. Brug Morsø pakningssæt. Beskrivelse Produktnr. Paksnor til dør 62903200 Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning. Ristebund 57110700 Røgledeplade forrest... -
Page 10: Morsø S11
Instructions for installation and use Morsø S11 series S11-40 S11-43 EN 13240 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com... -
Page 11: Installing Your Morsø Stove
Min. afstand til brandbar væg for Morsø S11 Under the Clean Air Act local authorities may declare the whole or part of the district of the Min. afstand til brandbar væg for Morsø S11-40 Morsø S11 series authority to be a smoke control area. It is an offence to emit smoke from a chimney of a buil-... - Page 12 1.6 Connecting the flue pipe We recommend that the stove be installed at least 10-15 cm from masonry in order to allow heat to circulate and to facilitate the cleaning of the inside and outside of the stove. A layer of The flue collar can be rotated and be used for ø150 (inside and outside the flue collar) and wallpaper on a brick wall is normally regarded as non-flammable material.
- Page 13 1.7 Connecting to a brick chimney Brick a flue bushing securely into the wall, and insert the flue pipe into it. The pipe must not extend into the actual chimney opening, but only to the inside of the chimney aperture. The joints between the stove/pipe and pipe/wall bushing must be sealed with the glass tape provid- ed.
-
Page 14: Firing/Using The Stove
1.9 Draught 2.0 Firing/using the stove If smoke comes out of the stove when the fire door is opened, it will be due to the poor draught in the chimney. This type of stove requires at least 12 PA of chimney draught to achieve satis- Your new Morsø... - Page 15 1.The layer of embers is formed quickly when lit with 2 kind- ling tablets or similar together with approx. 1-1.5 kg of dry Wood is a material that contains a great deal of gas (approx. 75%). The gases are released kindling.
- Page 16 5. Re-stoking should normally be carried out while embers still remain. The stove door should never be opened when the stove is being fired vigorously. Distribute the embers in the bottom, ensuring that most of them are at the front of the stove. Refuelling on to a low fire bed If there is insufficient burning material in the firebed to light a new fuel charge, excessive smoke emission can occur.
-
Page 17: Routine Stove Maintenance
Please note that no unauthorised alterations of the design may be undertaken, and that any 3.0 Routine stove maintenance parts that are replaced must be replaced with original Morsø parts. 3.1 External maintenance Gaskets Over time, the gaskets in the door will wear and should be replaced as needed in order to pre- The cast surface of the stove is painted with heat-resistant Senotherm paint. - Page 18 Spare parts for the S11 series Description Product no. Door packing cord 62903200 Bottom grate 57110700 Baffle front 57110400 Baffle back 57110300 Glass window 57110000 Left side brick panel 57110500 Right side brick panel 57110600 Rear brick big 57110100 Rear brick small 57110200 Additional accessories We offer a comprehensive line of chimney, floor plate and accessory products that can...
- Page 19 Morsø Jernstøberi A/S - 08.04.2014 - 72114200 www.morsoe.com...
