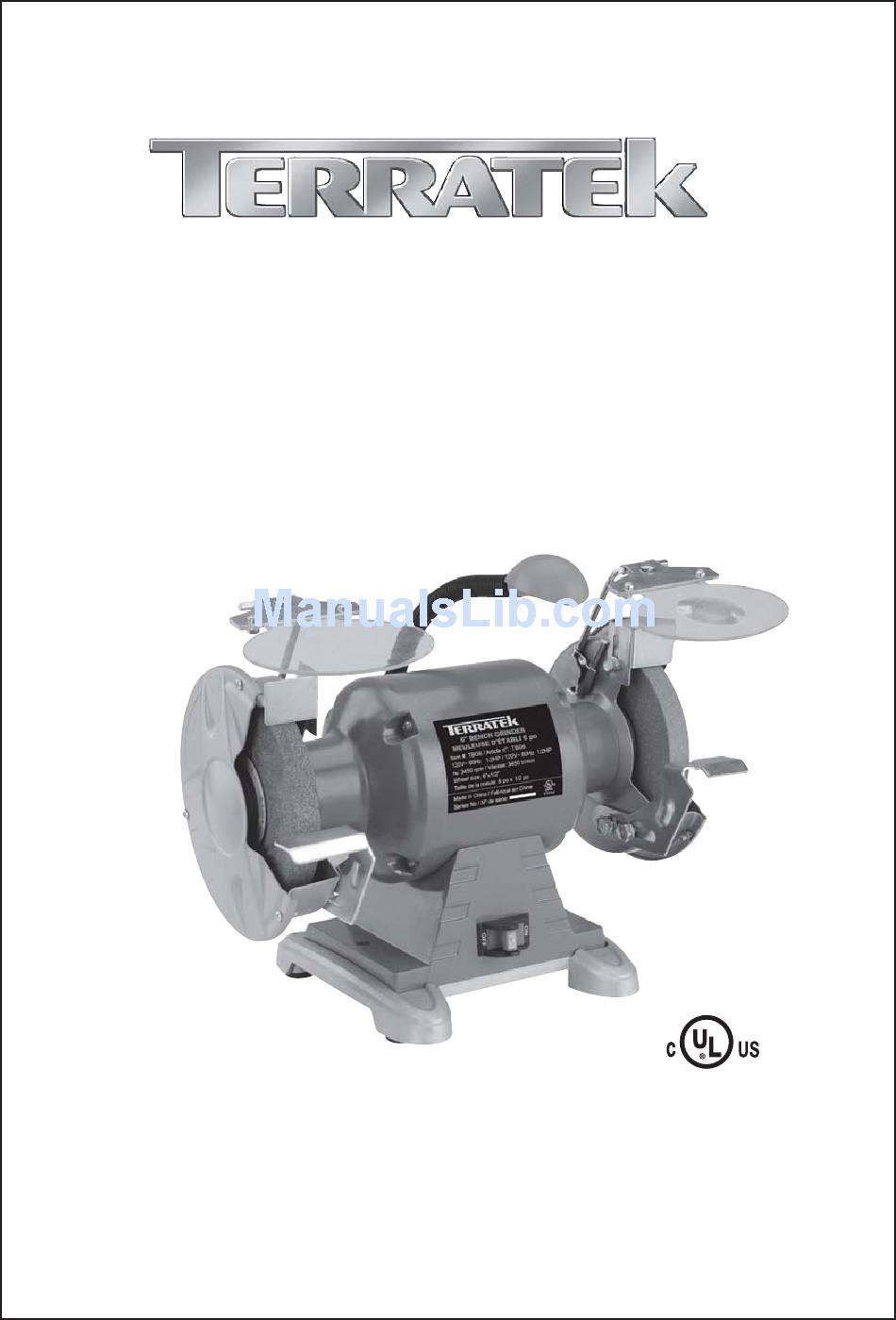

- Page 1 6 ” Heavy Duty Bench Grinder TBG6 LISTED E154499 User Manual - Please read and retain for future reference.
- Page 2 Contents Parts List Page 1 Technical Spec Page 3 Safety Instructions Page 4 Using your product Page 9 Maintenance Page 9 Warranty Page 10 part list Part list Part list QTY. QTY. Eye-shield Right eye shield mounting rod Washer Right spark guard Washer Label Right inner guard...
- Page 3 Exploded Assembly Diagram Page 2...
-
Page 4: Technical Information
Technical Information Voltage: 120V Frequency: 60Hz Power: 1.5A 1/2HP Speed: 3550rpm ” ” Wheel Size: x1/2 Work Light : NW/GW: 23/26 lbs. Read this entire manual before using this product. Failure to do so can result in serious injury. Save this manual for future reference. -
Page 5: Important Safety Information
Read and Keep This Manual Please read carefully all instructions within this manual. Failure to follow all safety warnings can result in serious personal injury. The term “Power Tool” in all of the following warnings refers to your main operated (corded) or battery operated (cordless) power tool Important SAFETY Information This symbol is to warn you of potential personal... -
Page 6: Electrical Safety
Electrical safety Before use. ensure that the power outlet you are using matches the plug on your power tool and that the voltage of the outlet matches that of your power tool. Only use grounded extension cards with power tools fitted with 3 pin plugs and if using outdoors ensure any extension cord is suitable for outdoor use. -
Page 7: Before Starting
Always use the correct tool for the job. Never force the tool to work harder than it is designed to do. Never use your machine with broken parts such as switches, supports or leg stands. ALWAYS keep your power tools away from children. Keep cutting tools sharp to ensure less stress on the motor. - Page 8 any operator must have read and understood the manual and apply their own caution and common sense when using this machine. Following this guide will greatly reduce your risk of electric shock or injury. Only use qualified repair agents to service this machine. Only use qualified electrician to repair any damaged wiring.
- Page 9 Double Insulated Power Tools Plug and Outlet, 2 prong Outlets for 2-Prong Plug Any electric powered tool that is marked “Double Insulated” only needs a two prong connection and will be perfectly safe to operate. These tools do not require grounding as they are fitted with an additional insulation system internally that complies with all relevant electrical safety standards.
-
Page 10: Wheel Replacement
Operation Always wear eye protection when using this or any other grinder. Turn on the grinder and wait until it reaches full speed before you start grinding. Use the tool rest to keep the work piece steady. Keep a steady even pressure on the work piece and keep moving it from side to side at even pace for smooth grinding and to avoid uneven wheel wear. -
Page 11: Know Your Product
Warranty Thank you for purchasing a quality TERRATEK product. All TERRATEK products have been made of high demanding quality standards and are guaranteed for domestic use against any manufacturing faults for a period of 24 months from the date of purchase. - Page 12 Accessories list: Ref 1. Accessories for eye sheild Ref 2. Accessories for tool rest 1.Screw, set-screw, flat 1. Tool rest part washer, spring washer, nut 2. Screw, set-screw, flat washer, 2.Eye shield star washer, knob How to assemble the bench grinder: Ref 3.
- Page 13 How to replace the grinding wheel Ref 7. Take off the 3 screws on wheel guard Ref 8. Remove the wheel guard Ref 9. Use spanner to take off the screw Ref 10. Wheel assembly parts nut for wheel Ref 11.After changing a wheel make sure you To assemble, reverse order of disassembly dress it to eliminate any wobble Page 12...
- Page 14 LISTED E154499 Manual del usuario – Por favor lea este manual y guárdelo para referencia futura Page 13...
- Page 15 Contenido Lista de piezas Página 14 Especificaciones técnicas Página 16 Instrucciones de seguridad Página 17 Utilización de la producto Página 23 Mantenimiento Página 23 Garantía Página 24 Lista de piezas Número Número de la de la Nombre de la pieza Cantidad Nombre de la pieza Cantidad...
- Page 16 Dibujo despiezado del conjunto Page 15...
- Page 17 Información técnica Voltaje: 120V ~ 60Hz Potencia: 1.5A 1/2HP Velocidad: 3550 rpm ” ” Amaño de muela: 6 X 1/2 Luz de trabajo: Peso: 23/26 lb Este manual debe leerse por ompleto antes de utilizar este producto. Si no se hace así pueden sufrirse lesiones graves. Guardar este manual para referencia futura.
- Page 18 Leer y guardar este manual Por favor lea detenidamente todas las instrucciones contenidas en este manual. Si no se observan todas as advertencias de seguridad pueden sufrirse lesiones per- sonales graves. El término “herramienta motorizada” en todas las advertencias siguientes se refiere a su herramienta motorizada que funciona vía la red eléctrica (con cable) o a la que funciona vía baterías (sin cable).
- Page 19 Seguridad eléctrica Antes de usar, asegure que la toma de energía que utiliza coincide con el enchufe incluido en su herramienta motorizada y que el voltaje de la toma coincide con el de la herramienta motorizada. Use solamente cables de extensión conectados a tierra con herramientas motorizadas provistas de enchufes de 3 clavijas y si las usa en el exterior asegure que el cable de extensión sea adecuado para uso externo.
- Page 20 Utilización y cuidado de la herramienta motorizada Mantenga su máquina limpia y en buen estado de servicio en todo momento. No efectúe nunca el ajuste o servicio de cualquier herramienta motorizada antes de desconectarla del suministro eléctrico. Use siempre la herramienta correcta para la herramienta. No fuerce nunca la herramienta a trabajar con fuerza superior a la diseñada.
- Page 21 9. Desconecte siempre la máquina de la red eléctrica antes de efectuar cualquier ajusteen la misma. 10. NO DEJE LA MÁQUINA DESATENDIDA MIENTRAS ESTÁ CONECTADA AL SUMINISTRO ELÉCTRICO. THE POWER SUPPLY Esta máquina se suministra con todas las cubiertas y dispositivos de protección rel- evantes, los cuales deberán comprobarse antes de cada operación.
- Page 22 Herramientas motorizadas con doble aislamiento Enchufe y toma con 2 pitones Outlets for 2-Prong Plug Cualquier herramienta motorizada eléctrica marcada con doble aislamiento solamente requerirá una conexión con dos pitones y su funcionamiento será totalmente seguro. Estas herramientas no requieren puesta a tierra ya que están provistas de un sistema de aislamiento adicional que satisface todas las normas de seguridad eléctrica relevantes.
- Page 23 Funcionamiento Lleve en todo momento protección ocular al utilizar ésta o cualquier otra rectificadora. Conmute la rectificadora y espere a que alcance su velocidad máxima antes de co- menzar a rectificar. Use el soporte de herramienta para mantener fija la pieza de trabajo. Mantenga una presión uniforme y estable en el pieza de trabajo y muévala de lado a lado a un paso regular para efectuar un rectificado suave y evitar el desgaste de la muela.
- Page 24 Garantía Gracias por haber comprado un producto de calidad Terratek. Todos los productos Terratek han sido fabricados de acuerdo con altas normas de calidad y están garan- tizados para uso doméstico contra cualquier defecto de fabricación durante un periodo de 24 meses a partir de la fecha de su compra.
- Page 25 Cómo recambiar la muela 1. Retire los 3 tornillos incluidos en la guarda protectora de la muela 2. Retire la guarda protectora de la muela 3. Use una llave de tuercas para desmontar la tuerca roscada de la muela 4. Piezas de montaje de la muela 5.
- Page 26 Cómo recambiar la muela Ref 7. Retire los 3 tornillos incluidos en la Ref 8. Retire la guarda protectora de la muela guarda protectora de la muela Ref 9. Use una llave de tuercas para desmontar Ref 10. Piezas de montaje de la muela la tuerca roscada de la muela Ref 11.
