Summary of Contents for Terratek PBG6

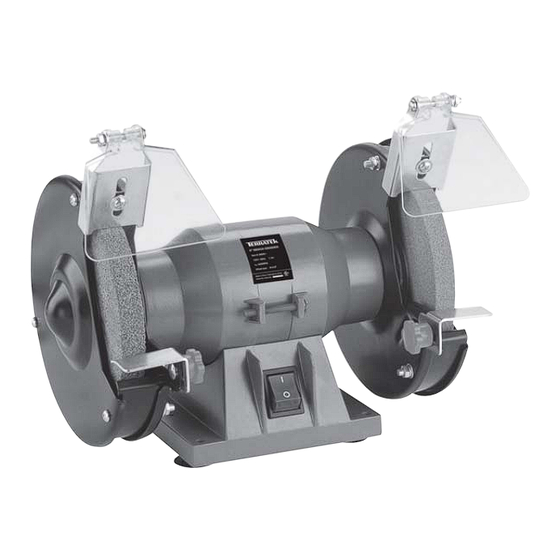

- Page 1 6 ” Bench Grinder PBG6 E154499 User Manual - Please read and retain for future reference.
- Page 2 Technical Information Voltage: 120V Frequency: 60Hz Power: 1.1Amps Speed: 3450rpm Wheel Size: 6"x1/2" NW/GW: 13/15 lbs. Read this entire manual before using this pr- oduct. Failure to do so can result in serious injury. Save this manual for future reference. Copyright©...
- Page 3 Parts List Part Component Part Component Quantity Quantity Number Description Number Description Grinder Wheel Washer Bolt Work handle Bolt Bolt Washer Bolt Eyeshield Bracket Switch Washer Ground terminal Screw Washer Eyeshield Bolt Bearing Rubber Feet Rotor Base plate Stator Bolt Bearing Washer Nameplate...
- Page 4 Exploded View...
- Page 5 Read and Keep This Manual Please read carefully all instructions within this manual. Failure to follow all safety warn- ings can result in serious personal injury. The term “Power Tool” in all of the following warnings refers to your main operated (corded) or battery operated (cordless) power tool This symbol is to warn you of potential personal injury hazards.
- Page 6 Electrical safety Before use. ensure that the power outlet you are using matches the plug on your power tool and that the voltage of the outlet matches that of your power tool. Only use grounded extension cords with power tools fitted with 3 pin plugs and if using outdoors ensure any extension cord is suitable for outdoor use.
- Page 7 Always use the correct tool for the job. Never force the tool to work harder than it is designed to do. Never use your machine with broken parts such as switches, guide fences or leg stands. ALWAYS keep your power tools away from children. Keep cutting tools sharp to ensure less stress on the motor.
- Page 8 This machine is supplied with all the relevant safety guards and features, it should be checked before every operation. this manual should be read and kept in a safe place . Whilst we warn of all the possible risks attached to using, power tools any operator must have read and understood the manual and apply their own caution and common sense when using this machine.
- Page 9 Double Insulated Power Tools Plug and Outlet, 2 prong Outlets for 2-Prong Plug Any electric powered tool that is marked “Double Insulated” only needs a two prong connection and will be perfectly safe to operate. These tools do not require grounding as they are fitted with an additional insulation system internally that complies with all relevant electrical safety standards.
- Page 10 Operation Always wear eye protection when using this or any other grinder. Turn on the grinder and wait until it reaches full speed before you start grinding. Use the tool rest to keep the work piece steady. Keep a steady even pressure on the work piece and keep moving it from side to side at even pace for smooth grinding and to avoid uneven wheel wear.
- Page 11 Know your product: Eye shield Wheel Eye shield guard bracket Fine Coarse wheel wheel 60 grit 36 grit Tool rest Tool rest adjust knob Switch Page 10...
- Page 12 Accessories list: Accessories for eye shield Accessories for tool rest 1.Screw set-screw, flat 1. Tool rest part washer, spring washer,nut 2.Screw set-screw,flat 2.Eye shield washer,star washer,knob How to assemble the bench grinder: Assemble the eye shield Attach the tool rest and adjust the knob Remove the eye shield Always mount on a stable / level...
- Page 13 How to replace the grinding wheel Take off the 3 screws on wheel guard Remove the wheel guard Use spanner to take off the screw Wheel assembly parts nut for wheel After changing a wheel make sure you To assemble, reverse order of disassembly dress it to eliminate any wobble Page 12...
- Page 14 Terratek Intl. To receive a replacement power tool or requested warranty service, you must present proof of purchase and return all original equipment packaged with the original product.
- Page 15 PBG6 Esmeril de 6 ” E154499 Manual del usuario – Por favor lea este manual y guárdelo para referencia futura Page 14...
- Page 16 Información técnica Voltaje: 120V ~ 60Hz Potencia: 1.1 Amps Velocidad: 3450 rpm Amano de muela: 6"x5/8"x1/2" Peso: 13/15 lbs Este manual debe leerse por completo antes de utilizar este producto. Si no se hace así pueden sufrirse lesiones graves. Guardar este manual para referencia futura. Copyright©...
- Page 17 Lista de piezas Pieza Pieza Descripcion Descripcion Cant. Cant. num. num. La rueda esmeril El asa Tornillo Tornillo Tornillo Tornillo Arendela El interruptor La grapa de protector La tierra Arendela Arendela Tornillo Tornillo Visera Los pies de goma Almacen La placa de la base El rotor Tornillo Stator...
- Page 18 Dibujo despiezado del conjunto...
- Page 19 Leer y guardar este manual Por favor lea detenidamente todas las instrucciones contenidas en este manual. Si no se observan todas as advertencias de seguridad pueden sufrirse lesiones personales graves. El término “herramienta motorizada” en todas las advertencias siguientes se refiere a su herramienta motorizada que funciona vía la red eléctrica (con cable) o a la que funciona vía baterías (sin cable).
- Page 20 Seguridad eléctrica Antes de usar, asegure que la toma de energía que utiliza coincide con el enchufe incluido en su herramienta motorizada y que el voltaje de la toma coincide con el de la herramienta motorizada. Use solamente cables de extensión conectados a tierra con herramientas motorizadas provistas de enchufes de 3 clavijas y si las usa en el exterior asegure que el cable de extensión sea adecuado para uso externo.
- Page 21 Use siempre la herramienta correcta para la herramienta. No fuerce nunca la herramienta a trabajar con fuerza superior a la diseñada. No use nunca la máquina con piezas rotas tales como interruptores, defensas de guía o soportes de patas. Mantenga SIEMPRE la herramienta motorizada alejada de los menores. Mantenga las herramientas cortantes afiladas para asegurar que el motor se esfuerza menos.
- Page 22 9. Desconecte siempre la máquina de la red eléctrica antes de efectuar cualquier ajuste en la misma. 10. NO DEJE LA MÁQUINA DESATENDIDA MIENTRAS ESTÁ CONECTADA AL SUMINISTRO ELÉCTRICO. Esta máquina se suministra con todas las cubiertas y dispositivos de protección rele- vantes, los cuales deberán comprobarse antes de cada operación.
- Page 23 Herramientas motorizadas con doble aislamiento Enchufe y toma con 2 pitones Cualquier herramienta motorizada eléctrica marcada con doble aislamiento solamente requerirá una conexión con dos pitones y su funcionamiento será totalmente seguro. Estas herramientas no requieren puesta a tierra ya que están provistas de un sistema de aislamiento adicional que satisface todas las normas de seguridad eléctrica relevantes.
- Page 24 Ensamblaje y ajustes Asegure que el cable esté desconectado del suministro eléctrico de la red. Operation Siempre use protección para los ojos cuando use este o cualquier otro esmeril. Encienda el esmeril y espere a que alcance la velocidad máxima antes de comenzar a esmerilar.
- Page 25 Conozca su producto: visera Soporte de visora protector de rueda Rueda Rueda fina gruesa monija de descanso descanso de de la herramienta le herramienta Interruptor Page 24...
- Page 26 Lista de accesorios: Accesorios para la visera Accesorios para el descanso de la 1. Tornillo de fijacion, plano herramienta 2. Visera 1. Pieza del descanso de la herramienta 2. Tornillo de fijacion, plano arendela, a rendela estrela, manija. Como ensamblar el esmeril de banco. Ensamble de la visera Sujete el descanso de la herramienta y ajuste la manija.
- Page 27 Como cambiar la rueda esmeril Retire los 3 tornillos en el protector de la rueda Remueva el protector de la rueda Use una llave para retirar la tuerca roscada Piezas del ensamble de la rueda. de la rueda. Despues decambiar una rueda asegurese de Para ensamblarla, invierta el orden de desarme.
- Page 28 Por favor lea cuidadosamente lo siguiente Terratek y/o sus distribuidores suministran la lista de piezas y el diagrama de ensamble sólo como una herramienta de referencia. Ni Terratek ni sus distribuidores hacen nin- guna representación o garantía de ninguna clase al comprador de que el o ella está...
