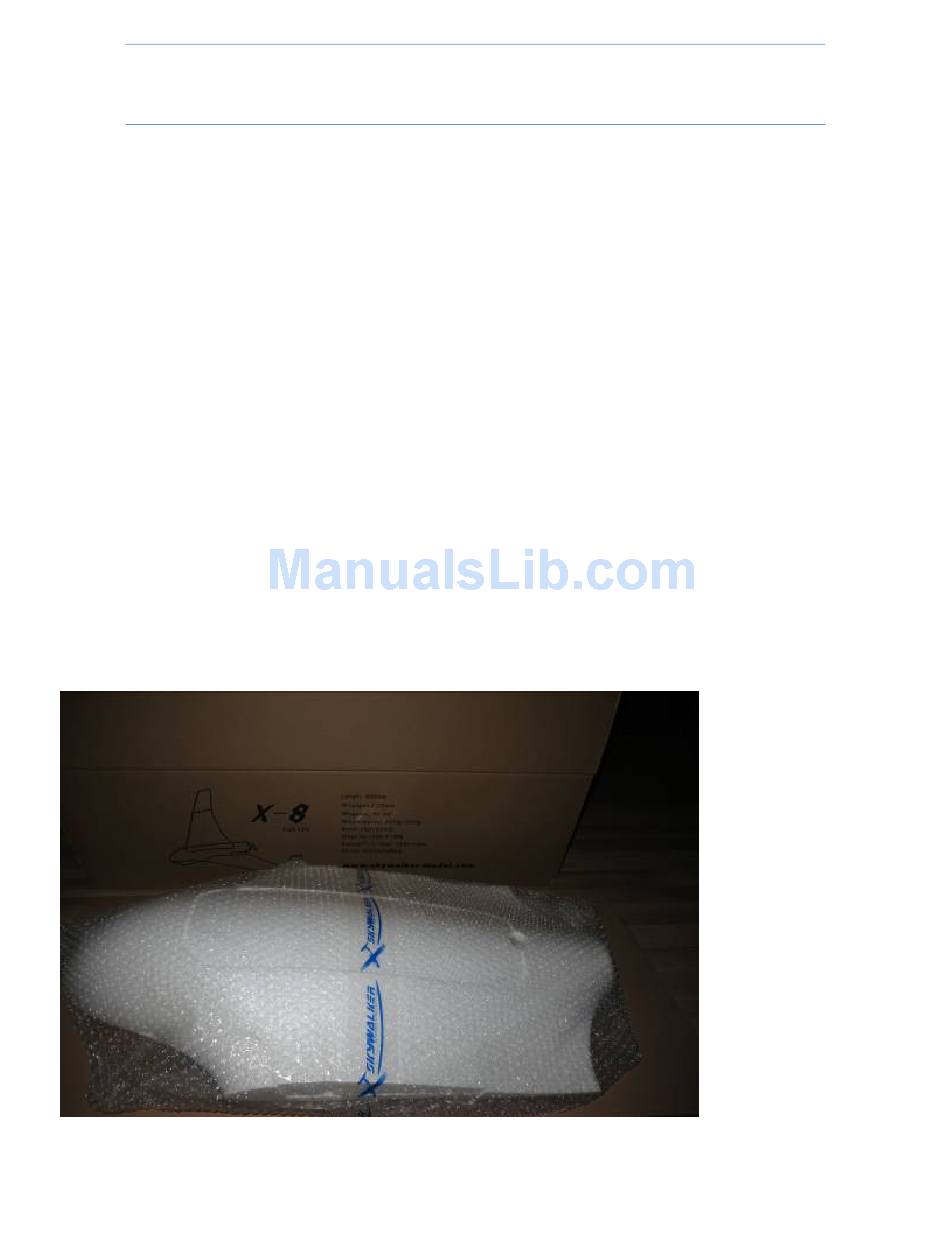

Skywalker X‐8 Installation Manual

Thank  you  for  Purchasing  the  Sky‐  walker  X‐8  Plane.    The  Skywalker  X‐8  is  designed  for
First‐Person‐Vision(FPV) application specifically.



Technical parameters
  Wingspan：2120mm    weight  880G      motor  2820  KV730    speed  regulator  60A    battery
pack 4S8000MAH    propeller 12X6~13X8

  Take‐off weight  ：3200G

KIT version configuration：Fuselage, wing, winglet , tube, accessories bag, sticker

１

Advertisement

loading
Need help?

Need help?

Do you have a question about the X 8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Skywalker X 8

Summary of Contents for Skywalker X 8

  • Page 1 Skywalker X‐8 Installation Manual    Thank  you  for  Purchasing  the  Sky‐  walker  X‐8  Plane.    The  Skywalker  X‐8  is  designed  for  First‐Person‐Vision(FPV) application specifically.        Technical parameters    Wingspan：2120mm    weight  880G      motor  2820  KV730    speed  regulator  60A    battery  pack 4S8000MAH    propeller 12X6~13X8 ...
  • Page 2         Parts Listing          ２...
  • Page 3 Assembly    Glue the winglet layers, spread the glue evenly over the wing and both sides of the layers ( the  layer marked with T board belongs to parts of the main wing )        Wait  for  5  minutes  to  allow  glue  to  dry  until  it  is  non‐sticky,  then  they  can  be  glued  in  alignment ,  ３...
  • Page 4       Glue the hatch magnets , after compressing the magnet tightly,    fix them with CA glue.  ４...
  • Page 5     Glue the wood chip onto the hatch and fuselage, pay attention to the direction of SN of the  magnetic pole  ５...
  • Page 6         After gluing, put it together and inspect the mounting spacing  ６...
  • Page 7                       Glue  the  servo,  please  choose  the  standard  servo  provided  by  skywalker  or  servo  with  moment more than 2.5 KG    ７...
  • Page 8       ８...
  • Page 9     Glue the rudder horn, spread the glue evenly and wait for its dryness, then Glue the rudder  horn    ９...
  • Page 10   Power  on  the  servo  and place  it  in  the  mid‐position  , then  lock  the regulator screw, tighten  the steel wire. And shorten the extra length of the wire.              １０...
  • Page 11             Glue the fixed layer of the winglets, please be sure to spread the glue evenly and wait until it  is completely dry, afterwards you can glue the layer.    １１...
  • Page 12                             Cut out the pre‐reserved slot on the aileron only about 1,5 mm wide by a new blade  １２...
  • Page 13     Wing plate bonding, please to smear evenly on all surfaces, please not to spread the glue over  the tube slot !            １３...
  • Page 14             Settle the extending line in the line slot previously and spread the glue evenly over the plate.      Wait for the two planes' dryness, later spread some glue over the vertical planes, and then fix  and flatten them.    １４...
  • Page 15         The side plate bonding: spread the glue on both sides of the plate  １５...
  • Page 16     It  is  recommended  to  insert  the  tube  into  the  wing  to  guide  the  butt  plate,  which  is  more  accurate.  １６...
  • Page 17                                   １７...
  • Page 18     The line slot of early product also need to be widened to let the the extending line with plug  directly into the fuselage.    １８...
  • Page 19       Fix the motor, and cement it to the fuselage in advance, you can also first fix the layer board  base, and afterwards install the motor.  １９...
  • Page 20 ２０...
  • Page 21     Spread the glue on both sides of the fuselage, note:please avoid the tube slot!  ２１...
  • Page 22                 ２２...
  • Page 23               After the two sides is dry, align and glue them      And then glue the butt plate of the fuselage.      ２３...
  • Page 24                       Still use the tube as a guide, align and glue it.  ２４...
  • Page 25 ２５...
  • Page 26     After gluing, you can butt the wing to make a trial of the accuracy, insert the extending into  the fuselage through the line slot.            ２６...
  • Page 27                 We can see the butt is perfect.      As  the  airframe  is  designed  to  be  very  wide,  you  can  easily  put  your  FPV  equipment  down,  and separate the transmitter and receiver.  ２７...
  • Page 28                         Fixing the wing is also very simple, just a screw, of course, if you don't trust this construction,  you can also use a nut to butt.  ２８...
  • Page 29     Fix  the  winglets  with  two  3  x8  screws,  with  the  purpose  of  a  long‐  term  usage  of  the  layer  plate, it is suggested that consolidating the screw hole with CA glue before twist the screw.  ２９...
  • Page 30                 ３０...
  • Page 31               If you glue the motor frame previously, you can fix the motor now.    We suggest you use brand quality propeller of CAM or APC .    ３１...
  • Page 32                         We reserved the mounting positions of CCD holder and GOPRO  ３２...
  • Page 33                 ３３...
  • Page 34             You need  to  open a round  hole in the  corresponding  position of the  GOPRO's  lens.  And  cut  out a bevel to ensure not to obscure the vision of the wide‐angle lens.                The position of the center of gravity of X ‐ 8 is 440 mm away from the nose , 5 mm correction  interval in front and at the back of it.  ３４...
  • Page 35               The installed machine can be decomposed into small parts, which is easy to carry.  ３５...
  • Page 36                           Done!  ３６...
  • Page 37     Finally, Please note that , control X ‐ 8's flight speed within 85 km/H. If you need a high speed  flight, please strengthen wings. please control the machine load within 3200 g, if exceed the  limit,  please  strengthen  wings.  Thank  you  again  for  choosing  skywalker  series  products.  If  there are technical problems or suggestions, please email us for consultation. Or consult your  local dealer.  ３７...
