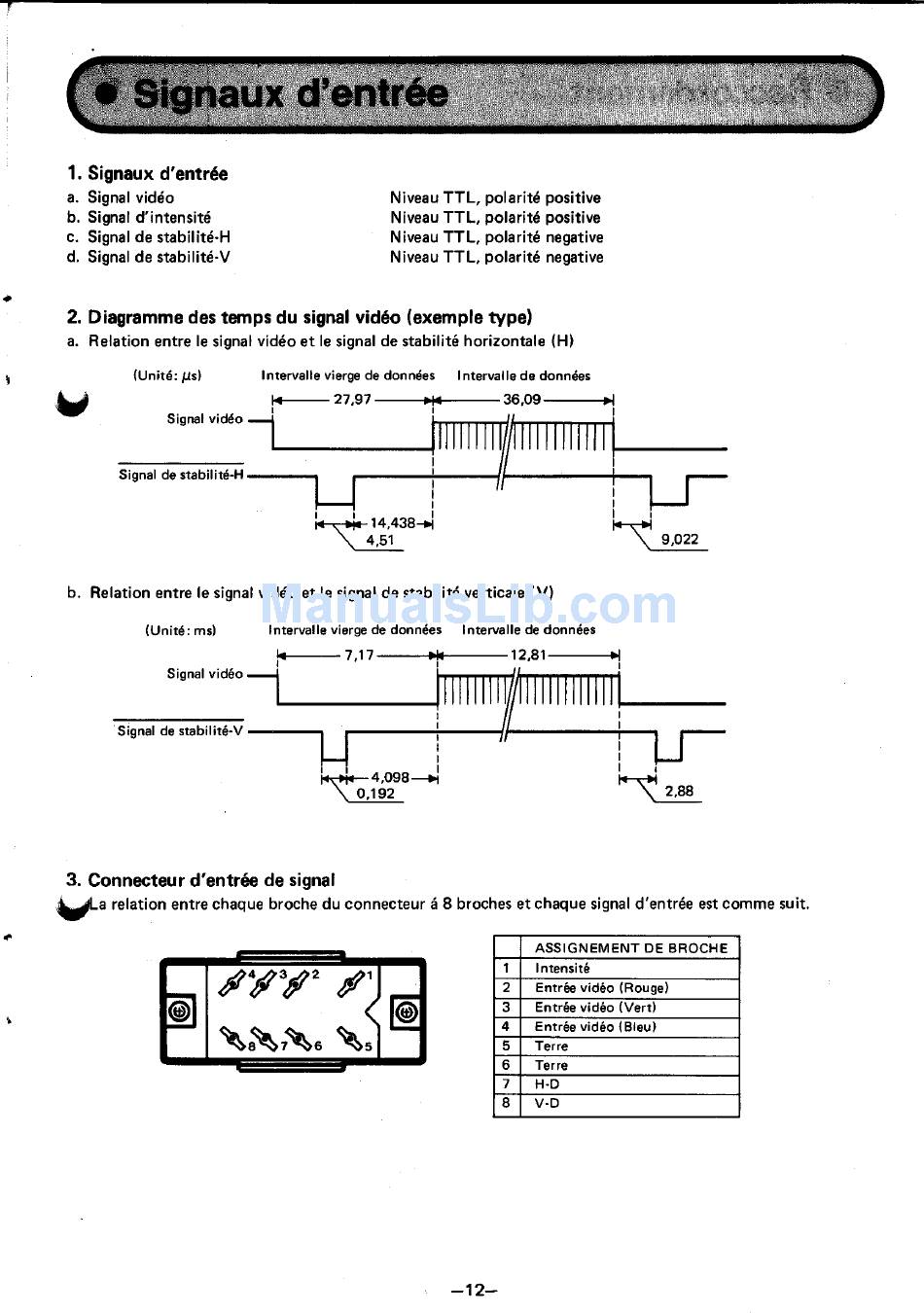

1. Signaux d'entree
a. Signal video
b. Signal d'intensite
c. Signal de stabil ite-H
d. Signal de stabilite-V
Niveau TTL, polarite positive
Niveau TTL, polarite positive
Niveau TTL, polarite negative
Niveau TTL, polarite negative
2. Diagramme des temps du signal video (exemple type)
a. Relation entre le signal video et le signal de stabilite horizontale (H)
(Unite: /-Is) Intervalle vierge de
donnees
Intervalle de donnees
I + - - 27,97 ..
~
36,09
_I
I I I
Signal video
~L...-_~'
11111111
~'IIIII "" "
111----
Signal de stabilite-H
---"W
!
/I
i
~
I I
14438
I
I
I
~~ ~
b. Relation entre le signal video et le signal de stabilite verticale (V)
(Unite: ms) I nterval le vierge de
donnees
Intervalle de
donnees
1----7,17 _If 12,81
_I
Signal video
~'--------flllllllll' 11111111111111--; _
Signal de stabilite-V
-----,U
!
if
i
W
I I
4,098---:
I I
~ ~
3. Connecteur d'entree de signal
Va
relation entre chaque broche du connecteur
a
8 broches et chaque signal d'entree est comme suit.
ASSIGNEMENT DE BROCHE
1 Intensite
2 Entree video (Rouge)
3
Entree video (Vert)
4 Entree video (Bleu)
5
Terre
6
Terre
7 H-D
8
V-D
-12-
