- Page 1 THALES ANGENIEUX Boulevard Ravel de Malval 42570 SAINT-HEAND FRANCE Tél : +33 (0)4 77 90 78 00 Fax : +33 (0)4 77 90 78 03 www.angenieux.com USER'S MANUAL MANUEL UTILISATEUR Référence : 307 333 A Edition : Mar 2009...
-
Page 3: Table Of Contents
THALES ANGENIEUX CONTENTS GENERAL DESCRIPTION AND MAINTENANCE RECOMMENDATIONS .......... 4 1.1 GENERAL SPECIFICATIONS ........................4 1.2 INSTALLATION ............................5 1.2.1 Compatible cameras ....................5 1.2.2. Installation on the camera ..................5 1.2.3. Focus......................... 5 1.3 MAINTENANCE ............................6 1.3.1 Cleaning ........................6 1.3.2 Lubrication ........................ -
Page 4: General Description And Maintenance Recommendations

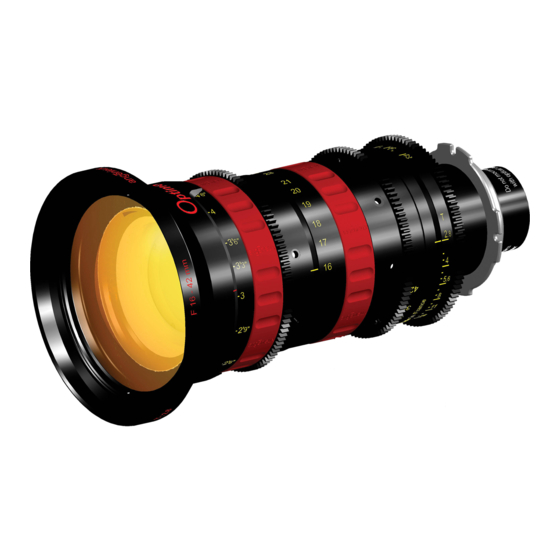

THALES ANGENIEUX GENERAL DESCRIPTION AND MAINTENANCE RECOMMENDATIONS 1.1 G ENERAL SPECIFICATIONS Angenieux OPTIMO DP 16-42 Zoom ratio: 2.7x Focal length: 16 - 42mm Maximum Aperture: T2.8 – f/2.6 Minimum Object Distance (MOD): 0.61 m - 2' PL mount Image coverage 31.1mm diagonal... -
Page 5: Installation
The 16-42 Optimo DP has been designed for large format single sensor digital cameras using a PL mount. That lens can’t be mounted on a camera using an optical view finder. Contact Angenieux customer support department for information about the compatible cameras. (contact information §1.3.5) 1.2.2. Installation on the camera... -
Page 6: Maintenance
If you are uncertain of your capabilities to do the repair, feel free to send the lens to our THALES ANGENIEUX After Sales Service. Our qualified technicians will ensure proper handling of all maintenance and repair related items. -
Page 7: Outline View
THALES ANGENIEUX OUTLINE VIEW Picture 1 Reference P/N Description Quantity 301 341 Front cap 306 392 Rear cap 305 619 Focus rubber ring Intermediate support (optional) 217 190 993 757 Screws for bracket (optional) 301 373 Bracket (optional) Zoom rubber ring... -
Page 8: Pl Mount And Tracking Adjustment
THALES ANGENIEUX PL MOUNT AND TRACKING ADJUSTMENT Picture 2 Reference P/N Description Quantity 987 017 Tracking adjustment screws 306 801 Flange peeling shim PL mount 306 979 Screws 981 467 Edition : Mar 2009 Référence : 307 333A... -
Page 9: Flange/Back-Focus Adjustment
THALES ANGENIEUX Flange/Back-focus adjustment Although the mechanical flange is set for the standard PL mount at 52mm in the air, the flange can be adjusted by modifying the thickness of the flange shim (8). The flange can be adjusted using a collimator or a projector. -
Page 10: Tracking Adjustment
THALES ANGENIEUX Tracking adjustment The tracking adjustment can be done directly on the camera or by using a projector. On a camera: At long focal length, align the center cross of the view finder with an object Without moving the camera, zoom to wide angle Align the object with the view finder cross by adjusting the 4 screws (7) with a 0.9mm... -
Page 11: Optional Accessories
THALES ANGENIEUX OPTIONAL ACCESSORIES 306 437 Lens bracket (Kit) 217 190 Intermediate support 301 373 Bracket 993 757 Screws for bracket 301 356 Angénieux protective plastic bag 306 801 Flange peeling shim Edition : Mar 2009 Référence : 307 333A... -
Page 12: Outline Drawing
THALES ANGENIEUX OUTLINE DRAWING Edition : Mar 2009 Référence : 307 333A... - Page 13 THALES ANGENIEUX SOMMAIRE DESCRIPTION GENERALE ET CONSEILS POUR LA MAINTENANCE ........... 14 1.1 SPECIFICATIONS GENERALES ......................14 1.2 INSTALLATION............................15 1.2.1 Cameras compatibles ....................15 1.2.2. Installation sur camera..................... 15 1.2.3. Mise au point ......................15 1.3 MAINTENANCE ............................. 16 1.3.1 Nettoyage .........................
-
Page 14: Description Generale Et Conseils Pour La Maintenance
THALES ANGENIEUX 1 DESCRIPTION GENERALE ET CONSEILS POUR LA MAINTENANCE Spécifications générales Angenieux OPTIMO DP 16-42 Zoom ratio: 2.7x Focale: 16 - 42mm Ouverture: T2.8 – f/2.6 Distance minimun: 0.61 m - 2' Monture PL Format d’image couverte 31.1mm de diagonale (à... -
Page 15: Installation
1.2 I NSTALLATION 1.2.1 Cameras compatibles L’Optimo DP 16-42 a été étudié pour les caméras numériques large format utilisant une monture PL. Cet objectif ne doit pas être utilisé sur des caméras équipées d’un viseur optique. Contactez le service client Angenieux pour plus d’informations sur les caméras compatibles (voir contacts §1.3.5 ) -
Page 16: Maintenance
THALES ANGENIEUX. Si vous avez un doute sur votre capacité à effectuer cette réparation, n'hésitez pas à confier le produit au Service Après- Ventes de THALES ANGENIEUX. Vous aurez ainsi la garantie d'avoir un produit parfaitement réparé. -
Page 17: Vue Exterieure
THALES ANGENIEUX 2 VUE EXTERIEURE Picture 1 Indice Désignation Quantité 301 341 Bouchon avant 306 392 Bouchon arrière 305 619 Bague crantée Mise au point 217 190 Rallonge de pied (option) 993 757 Vis du support d’objectif (option) 301 373 Support d’objectif (option) -
Page 18: Vue Du Groupe Arriere (Pour Le Reglage Du Tirage Et Du Tracking)
THALES ANGENIEUX 3 VUE DU GROUPE ARRIERE (POUR LE REGLAGE DU TIRAGE ET DU TRACKING) Picture 2 Indice Désignation Quantité 987 017 Vis de réglage du tracking 306 801 Rondelle de tirage pelable 306 979 Bague d’accrochage monture PL 981 467... -
Page 19: Reglage Du Tirage
THALES ANGENIEUX 3.1 R EGLAGE DU TIRAGE Bien que le tirage mécanique soit réglé à 52mm pour les montures standard PL, il peut- être ajusté en modifiant l’épaisseur de la rondelle pelable (8). Le tirage peut-être reglé à l’aide d’un collimateur ou d’un projecteur. -
Page 20: Reglage Du Tracking
THALES ANGENIEUX 3.2 R EGLAGE DU TRACKING Le réglage du tracking peut-être directement fait sur la caméra ou en utilisant un projecteur. Sur la caméra : - A la longue focale, aligner la croix centrale du viseur sur un objet - Sans bouger la caméra, se mettre à... -
Page 21: Liste Des Accessoires En Option
THALES ANGENIEUX 4 LISTE DES ACCESSOIRES EN OPTION 306 437 Kit support 217 190 Rallonge de pied 301 373 Support d’objectif 993 757 Vis du support d’objectif 301 356 Sachet plastique Angénieux 306 801 Rondelle de tirage pelable Edition : Mar 2009 Référence :... -
Page 22: Plan D'encombrement
THALES ANGENIEUX 5 PLAN D'ENCOMBREMENT Edition : Mar 2009 Référence : 307 333A... -
Page 23: Depth Of Field Tables/Tables De Profondeur De Champ
THALES ANGENIEUX DEPTH OF FIELD TABLES/TABLES DE PROFONDEUR DE CHAMP angenieux ZOOM Super 35 (24.4mm x 13.7mm) F = 16 - 42 mm When you set the focusing-scale to a given distance, the lens is La mise au point que vous effectuez ne concerne pas la seule not in focus only on that distance, a zone of sharpness extends distance que vous placez face au repère, mais elle s'étend de... - Page 24 THALES ANGENIEUX angenieux ZOOM OPTIMO DP 16 - 42 1 - Aperture 2 - Hyperfocal distance 3 - Object distance far/near 4 - Confusion circle : 0.025 mm Distances in feet F = 16 mm F = 18 mm Aperture T 2.8...
- Page 25 THALES ANGENIEUX angenieux ZOOM OPTIMO DP 16 - 42 1 - Aperture 2 - Hyperfocal distance 3 - Object distance far/near 4 - Confusion circle : 0.025 mm Distances in feet F = 21 mm F = 27 mm Aperture T 2.8...
- Page 26 THALES ANGENIEUX angenieux ZOOM OPTIMO DP 16 - 42 1 - Aperture 2 - Hyperfocal distance 3 - Object distance far/near 4 - Confusion circle : 0.025 mm Distances in feet F = 32 mm F = 42 mm Aperture T 2.8...
- Page 27 THALES ANGENIEUX angenieux ZOOM OPTIMO DP 16 - 42 1 - Aperture 2 - Hyperfocal distance 3 - Object distance far/near 4 - Confusion circle : 0.025 mm Distances in meters F = 16 mm F = 18 mm Aperture T 2.8...
- Page 28 THALES ANGENIEUX angenieux ZOOM OPTIMO DP 16 - 42 1 - Aperture 2 - Hyperfocal distance 3 - Object distance far/near 4 - Confusion circle : 0.025 mm Distances in meters F = 21 mm F = 27 mm Aperture T 2.8...
- Page 29 THALES ANGENIEUX angenieux ZOOM OPTIMO DP 16 - 42 1 - Aperture 2 - Hyperfocal distance 3 - Object distance far/near 4 - Confusion circle : 0.025 mm Distances in meters F = 32 mm F = 42 mm Aperture T 2.8...
