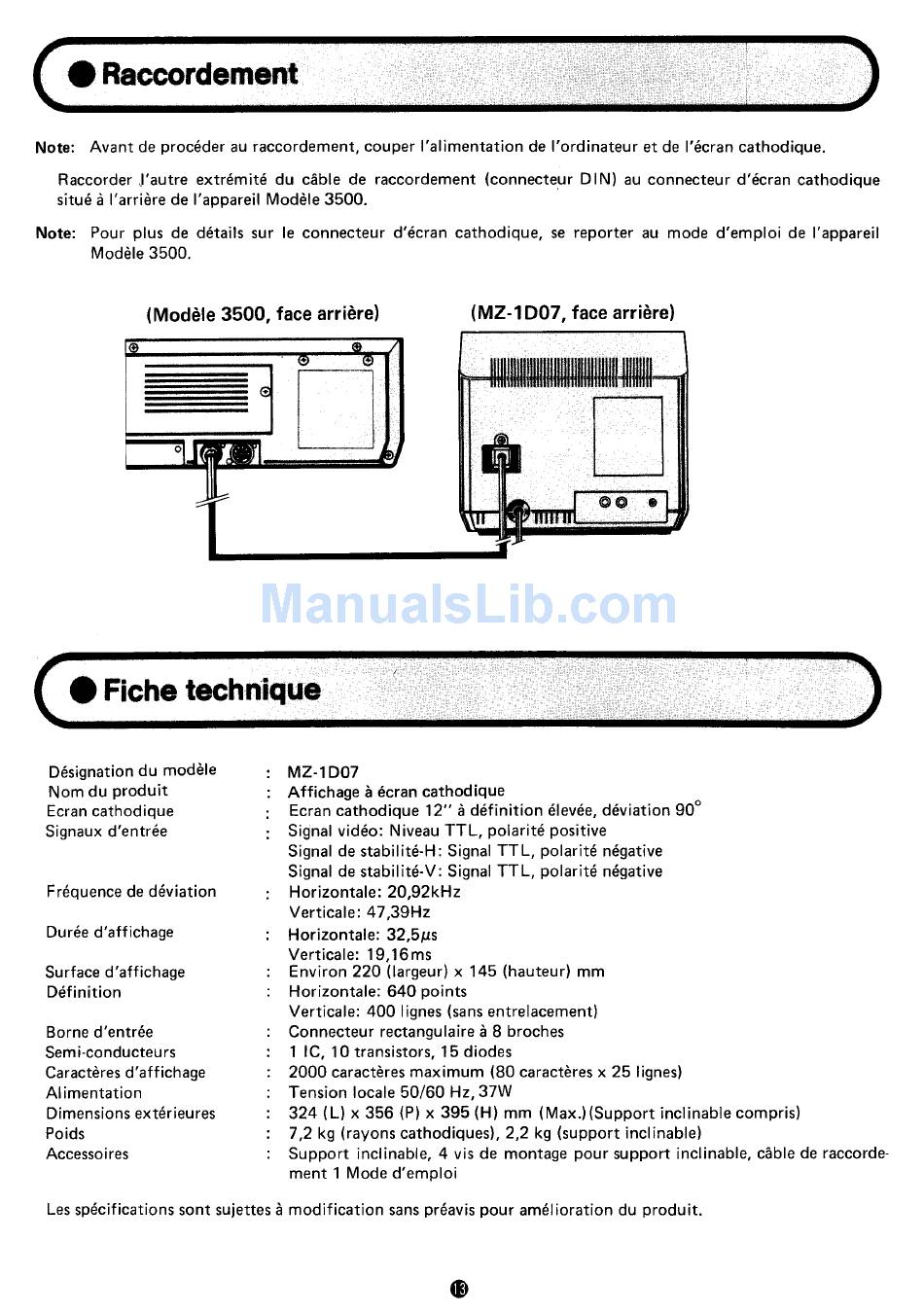

Sharp MZ-1D07 Instruction Manual page 13

( • Raccordement
)
Note: Avant de proceder au raccordement, couper I'alimentation de I'ordinateur et de I'ecran cathodique.
Raccorder "I'autre extremite du cable de raccordement (connecte,ur DIN) au connecteur d'ecran cathodique
situe cl I'arriere de I'appareil Modele 3500.
Note: Pour plus de details sur le connecteur d'ecran cathodique, se reporter au mode d'emploi de I'appareil
Modele 3500.
(Modele 3500, face arriere)
(MZ-1D07, face arriere)
( • Fiche technique
Designation du modele
Nom du produit
Ecran cathodique
Signaux d'entree
Frequence de deviation
Duree d'affichage
Surface d'affichage
Definition
Borne d'entree
Sem i-conducteurs
Caracteres d'affichage
AI imentation
Dimensions exterieures
Poids
MZ-1D07
Affichage
a
ecran cathodique
Ecran cathodique 12" cl definition elevee, deviation 90°
Signal video: Niveau TTL, polarite positive
Signal de stabilite-H: Signal TTL, polarite negative
Signal de stabilite-V: Signal TTL, polarite negative
Horizontale: 20,92kHz
Verticale: 47,39Hz
Horizontale:
32,5J,Ls
Verticale: 19,16 ms
Environ 220 (Iargeur) x 145 (hauteur) mm
Horizontale: 640 points
Verticale: 400 lignes (sans entrelacement)
Connecteur rectangulaire
a
8 broches
1 IC, 10 transistors, 15 diodes
2000 caracteres maximum (80 caracteres x 25 !ignes)
Tension locale 50/60 Hz, 37W
324 (L) x 356 (P) x 395 (H) mm (Max.)(Support inclinable compris)
7,2 kg (rayons cathodiques), 2,2 kg (support inclinable)
)
Accessoires
Support inclinable, 4 vis de montage pour support inclinable, cable de raccorde-
ment 1 Mode d'emploi
Les specifications sont sujettes
a
modification sans preavis pour amelioration du produit.
-
