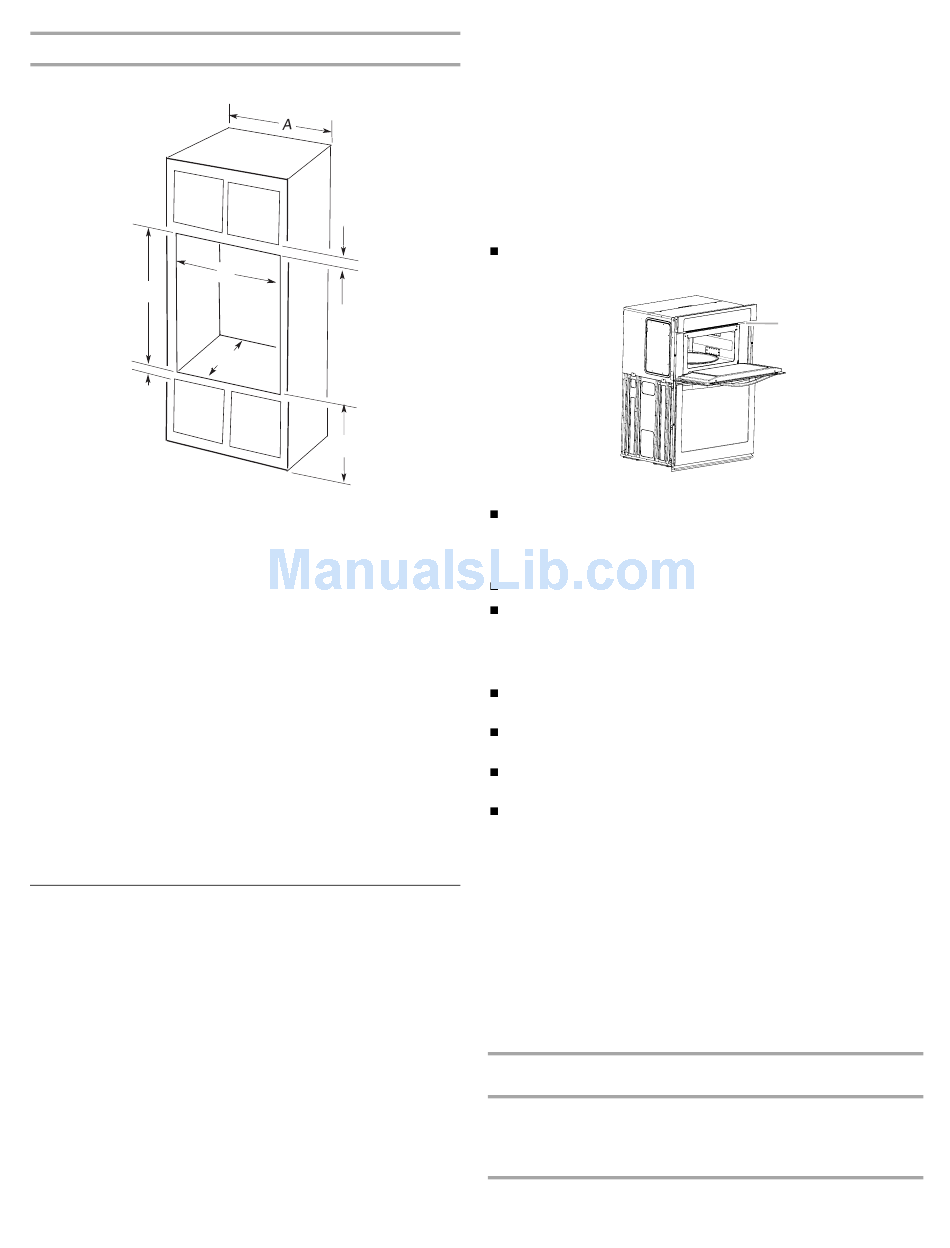

Dimensions du placard
Fours de 27" et 30" (68,6 cm et 76,2 cm)
F
E
Modèles de 27" (68,6 cm)
A. Largeur du placard 27"
(68,6 cm) min.
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
¹⁄₄
C. Une hauteur de 19
" (48,9 cm)
entre le bas de l'ouverture et le
plancher est recommandée.
Une hauteur de 4" (10,2 cm) à
¹⁄₄
19
" (48,9 cm) entre le bas de
l'ouverture et le plancher est
acceptable.
D. Largeur de l'ouverture 25½"
(64,8 cm)
E. 1½" (3,8 cm) min. entre le bas
de l'ouverture et le haut de la
porte du placard
F. Hauteur de l'ouverture
⁵⁄₁₆
recommandée 41
" (105 cm)*
G. Profondeur de l'ouverture 24"
(60,7 cm)
*REMARQUE : Pour l'ensemble four à micro-ondes/four
traditionnel, la hauteur de l'ouverture peut être comprise entre
41" et 41¹⁄₂" (104,1 cm et 105,6 cm).
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu'un électricien qualifié
vérifie que la liaison à la terre et le calibre des fils sont conformes
aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique
de câblage relié à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 -
dernière édition, et à tous les codes et règlements locaux.
B
D
G
C
Modèles de 30" (76,2 cm)
A. Largeur du placard 30" (76,2 cm)
min.
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
¹⁄₄
C. Une hauteur de 19
" (48,9 cm)
entre le bas de l'ouverture et le
plancher est recommandée.
Une hauteur de 4" (10,2 cm) à
¹⁄₄
19
" (48,9 cm) entre le bas de
l'ouverture et le plancher est
acceptable.
D. Largeur de l'ouverture 25½"
(64,8 cm)
E. 1½" (3,8 cm) min. entre le bas de
l'ouverture et le haut de la porte
du placard
F. Hauteur de l'ouverture
⁵⁄₁₆
recommandée 41
" (105 cm)*
G. Profondeur de l'ouverture 24"
(60,7 cm)
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de raccords
électriques que l'on utilisera et suivre les instructions indiquées ici.
Le four doit être alimenté par une source d'électricité
appropriée (caractéristiques de tension et fréquence spécifiées
sur la plaque signalétique). Voir l'illustration ci-dessous.
A. Plaque signalétique
Un modèle de 7,3 à 9,6 kW/240 volts (5,4 à 7,4 kW/208 volts)
doit être alimenté par un circuit indépendant de 40 A. Un
modèle de 4,8 kW ou moins à 240 volts (3,6 kW ou moins à
208 volts) doit être alimenté par un circuit indépendant de 30 A.
On recommande d'utiliser un disjoncteur.
Raccorder l'appareil directement au tableau de distribution
(fusible ou disjoncteur) par un câble à conducteur de cuivre à
gaine flexible et blindage métallique ou à gaine non métallique
(avec conducteur de liaison à la terre). Voir la section
"Raccordement électrique".
Le câble flexible du four doit être connecté directement au
boîtier de connexion.
Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l'entretien du four.
L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
Si le domicile est équipé d'un câblage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
extrémités du conduit flexible.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l'industrie.
Pour les conditions d'alimentation électrique, se reporter au
tableau suivant.
Modèle
Tension
Intensité
(L1)*
KOCE507E/
120/240
32
KOCE500E
KOCE507E/
120/208
30
KOCE500E
*Les valeurs d'intensité ci-dessus sont fournies à titre indicatif
seulement : les appareils sont caractérisés en watts.
A
Intensité
Puissance
(L2)*
nominale (W)
30
8 000
28
6 600
11
