Schumacher SP3 Owner's Manual

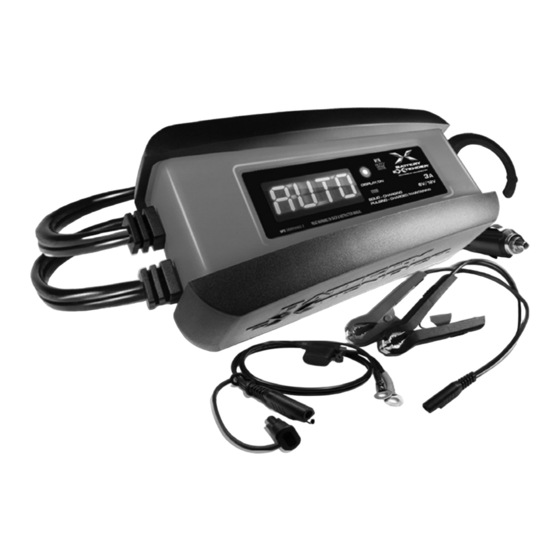

Automatic battery charger maintainer
Hide thumbs Also See for SP3:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual

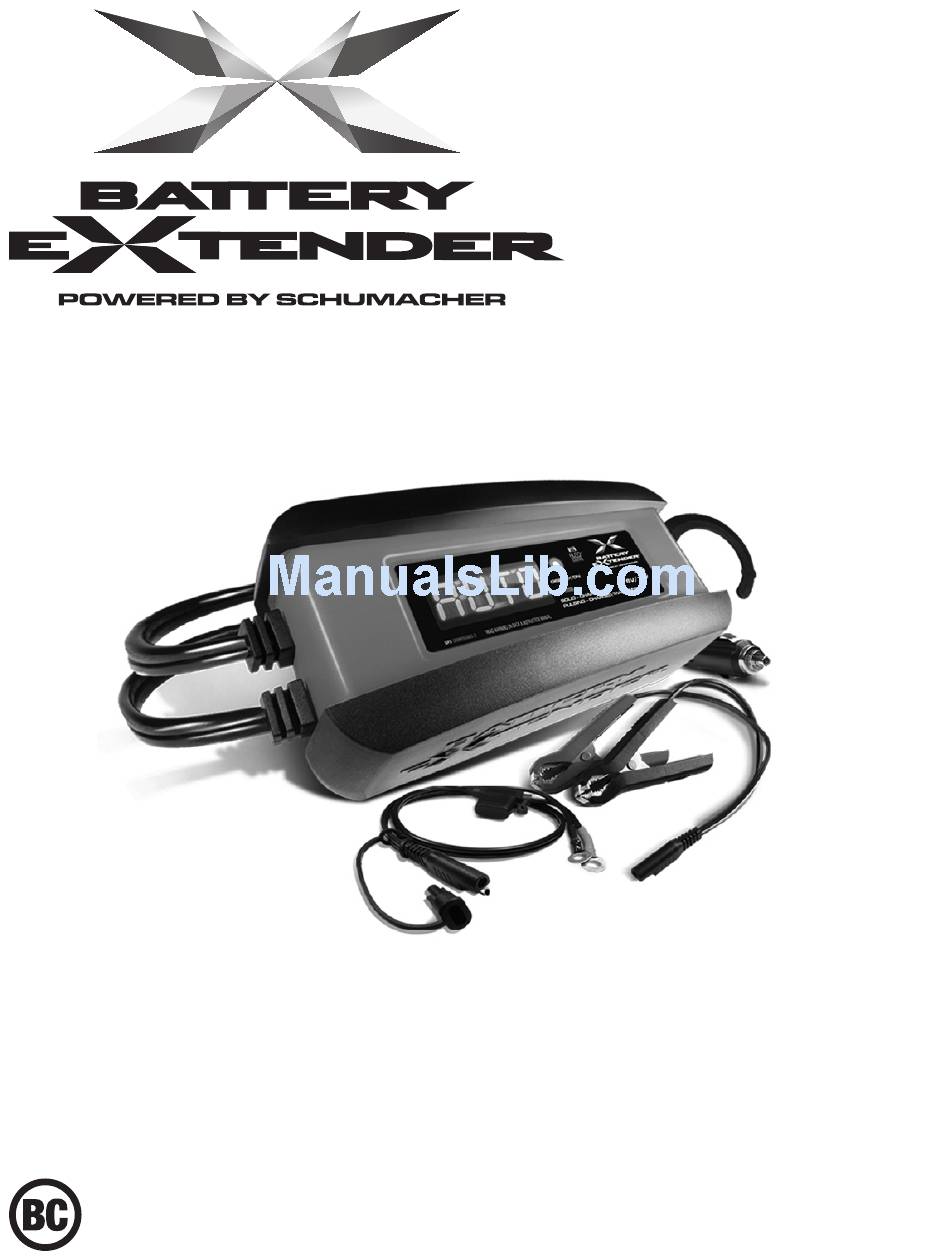

Models / Modelos:
Automatic Battery Charger/Maintainer
Cargador de Baterías Automático/Mantenedor
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the charger safely and effectively. Please
read and follow these instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES
DE CADA USO. En este manual le explica cómo utilizar el cargador de manera
segura y confiable. Por favor, lea y siga las siguientes instrucciones y precauciones.
SP3, SPSS3
OWNERS MANUAL
MANUAL DEL USUARIO
®
0099001412-02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SP3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Schumacher SP3

Summary of Contents for Schumacher SP3

  • Page 1 OWNERS MANUAL MANUAL DEL USUARIO ® SP3, SPSS3 Models / Modelos: Automatic Battery Charger/Maintainer Cargador de Baterías Automático/Mantenedor PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the charger safely and effectively. Please read and follow these instructions and precautions carefully.

  • Page 2: Table Of Contents

    CONTENTS IMPORTANT SAFETY INSTRUCTIONS................... 4 PERSONAL SAFETY PRECAUTIONS ..................... 5 PREPARING TO CHARGE........................ 5 CHARGER LOCATION ........................6 DC CONNECTION PRECAUTIONS ....................6 FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE ........6 FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE ..........7 GROUNDING AND AC POWER CORD CONNECTIONS ...............
  • Page 3 CONTENIDOS INSTRUCCIONES IMPORTANTES DE SEGURIDAD ..............16 PRECAUCIONES DE SEGURIDAD PERSONAL ................17 PREPARACIÓN PARA LA CARGA ....................18 UBICACIÓN DEL CARGADOR ....................... 18 PRECAUCIONES DE CONEXIÓN EN CC ..................19 SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO ....19 SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO ..

  • Page 4: Important Safety Instructions

    1.1 SAVE THESE INSTRUCTIONS – This manual contains important safety and operating instructions. 1.2 Do not expose the charger to rain or snow. 1.3 Use of an attachment not recommended or sold by Schumacher Electric ® Corporation may result in a risk of fire, electric shock or injury to persons.

  • Page 5: Personal Safety Precautions

    PERSONAL SAFETY PRECAUTIONS 2.1 Consider having someone close enough by to come to your aid when you work near a lead-acid battery. 2.2 Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing, or eyes. 2.3 Wear complete eye protection and clothing protection.

  • Page 6: Charger Location

    CHARGER LOCATION 4.1 Locate charger as far away from battery as DC cables permit. 4.2 Never place charger directly above battery being charged; gases from battery will corrode and damage charger. 4.3 Never allow battery acid to drip on charger when reading electrolyte specific gravity or filling battery.

  • Page 7: Follow These Steps When Battery Is Outside Vehicle

    FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY: 7.1 Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has a larger diameter than NEGATIVE (NEG, N, –) post.

  • Page 8: Assembly Instructions

    ASSEMBLY INSTRUCTIONS 9.1 Remove all cord wraps and uncoil the cables prior to using the battery charger. 10. FEATURES 1. AC Power cord 2. Digital display 3. Display/ON button 4. Charging/Charged/Maintaining LED indicator 5. Hook attachment 6. Ring terminal quick-connect 7.

  • Page 9: Operating Instructions

    12. OPERATING INSTRUCTIONS IMPORTANT: Do not start the vehicle with the charger connected to the AC outlet, or it may damage the charger and your vehicle. NOTE: This charger is equipped with an auto-start feature. Current will not be supplied to the battery clamps until a battery is properly connected. The clamps will not spark if touched together.
  • Page 10 7. When charging is complete, disconnect the charger from the AC power, disconnect the negative clamp, and finally the positive clamp. 8. A marine (boat) battery must be removed and charged on shore. USING THE QUICK-CONNECT CABLE CONNECTORS Connect any of the three output cable assemblies to the charger in a matter of seconds.
  • Page 11 BATTERY CHARGING TIMES CCA = Cold Cranking Amps RC = Reserve Capacity Ah = Amp Hour NR = Not Recommended BATTERY SIZE/RATING CHARGE TIME (3A) SMALL BATTERIES 6-12 Ah 1½-2½ h Motorcycle, garden tractor, etc. 12-32 Ah 2½-7 h 200-315 CCA 40-60 RC 7½-9½...

  • Page 12: Display Messages

    MAINTAINING A BATTERY This unit maintains both 6 and 12 volt batteries, keeping them at full charge. It can charge small batteries and maintain both small and large batteries. If you are maintaining a fully charged large battery, you are properly utilizing the battery charger. However, if you use this battery charger to charge a large battery, such as a marine deep-cycle battery, that was not fully charged, you may lose some of the battery’s capacity.

  • Page 13: Maintenance And Care

    CHARGE ABORTED-BAD BATTERY (Green LED flashing) – Circumstances that could cause an Abort situation during charging: • The battery is severely sulfated or has a shorted cell and can’t reach a full charge. • The battery is too large or there is a bank of batteries and it doesn’t reach full charge within a set time period.

  • Page 14: Specifications

    1-800-621-5485, Monday-Friday 7:00 to 5:00 For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485. DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION (RMA) number from Customer Service at Schumacher Electric Corporation. • 14 •...

  • Page 15: Limited Warranty

    Manufacturer does not provide any warranty for any accessories used with this product that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modified by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer.

  • Page 16: Instrucciones Importantes De Seguridad

    1.2 No exponga el cargador a la lluvia o a la nieve. 1.3 El uso de un accesorio no recomendado o suministrado por Schumacher ® Electric Corporation puede provocar riesgo de incendio, descarga eléctrica o lesiones a personas.

  • Page 17: Precauciones De Seguridad Personal

    b. Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad de la batería. Revise las pautas de precaución en estos productos y en el motor.

  • Page 18: Preparación Para La Carga

    PREPARACIÓN PARA LA CARGA 3.1 Si resulta necesario extraer la batería del vehículo para cargarla, siempre retire el terminal con descarga a tierra en primer lugar. Asegúrese de que todos los accesorios en el vehículo se encuentren apagados para evitar la formación de arcos eléctricos. 3.2 Asegúrese de que el área que rodea a la batería se encuentre bien ventilada mientras se carga la batería.

  • Page 19: Precauciones De Conexión En Cc

    PRECAUCIONES DE CONEXIÓN EN CC 5.1 Conecte y desconecte las pinzas de salida CC. sólo después de haber establecido todos los interruptores del cargador a la posición de “apagado” (si es aplicable) y de haber desconectado el enchufe de C.A. del tomacorriente eléctrico. Nunca permita que las pinzas tengan contacto entre sí.

  • Page 20: Siga Estos Pasos Cuando La Batería Se Encuentre Fuera Del Vehículo

    SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA: 7.1 Verifique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).

  • Page 21: Instrucciones De Montaje

    8.3 USO DE UN CABLE DE EXTENSIÓN El uso de una extensión no se recomienda. Si debe usar una extensión, siga estas pautas: • Las clavijas del enchufe del cable de extensión debe ser el mismo número, tamaño y forma que las del enchufe del cargador. •...

  • Page 22: Panel De Control

    11. PANEL DE CONTROL PANTALLA DIGITAL La pantalla digital indica la condición de la batería y el cargador. Vea la sección de Muestra de Mensajes para obtener una lista completa de los mensajes. NOTA: Durante la carga, la pantalla entra en el modo de suspensión y no se mostrará...
  • Page 23 8. Cuando se inicia el cargador, el LED VERDE será sólido y la pantalla mostrará ANALYZING BATTERY mientras el cargador determina si la batería está correctamente conectado, el estado de la batería y si la batería es de 6V o 12V. 9.
  • Page 24 PINZAS DE BATERÍA CONEXIÓN RÁPIDA 1. Conecte la punta del cable de salida del cargador a la punta del cable de pinzas de la batería conexión rápida. 2. Siga los pasos expuestos en las secciones anteriores para hacer la conexión a las pinzas de la batería.
  • Page 25 TIEMPOS DE CARGA CCA = Amperaje de arranque en frío RC = Capacidad de reserva Ah = Amp/hora NR = No se recomiendan MS = Mantenimiento sólo TIEMPO DE CARGA TAMAÑO/ÍNDICE DE LA BATERÍA (3A) 6-12 Ah 1½-2½ h BATERÍAS PEQUEÑAS Motocicleta, tractor de jardín, etc.

  • Page 26: Muestra De Mensajes

    MANTENIENDO UNA BATERÍA Esta unidad mantiene las baterías de 6 y 12 voltios, manteniéndolas a carga completa. Puede cargar baterías pequeñas y mantener pequeñas y grandes. Si usted está manteniendo una batería grande completamente cargada, quiere decir que usted está utilizando correctamente el cargador de batería. Sin embargo, si usted utilizara este cargador de batería para cargar una batería grande, tal como una batería marina de ciclo profundo, que no fue cargada completamente, usted puede perder algo de la capacidad de la batería.

  • Page 27: Mantenimiento Y Cuidado

    CHARGING 12V – XX% (LED verde encendido) – Conectado a la toma de CA y correctamente conectado a una batería de 12V descargada. CHARGING 6V – XX% (LED verde encendido) – Conectado a la toma de CA y correctamente conectado a una batería de 6V descargada. FULLY CHARGED AUTO MAINTAINING (LED verde pulsante) –...

  • Page 28: Localización Y Solución De Problemas

    15. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS PROBLEMA POSIBLE CAUSA SOLUCIÓN Las pinzas de la batería Este cargador está equipado con un No hay problema; es una no hacen corto al auto-rectificador. Este no permitirá condición normal. juntarse una con otra. paso de corriente si las pinzas de la batería no están conectadas en forma correcta.

  • Page 29: Especificaciones

    LIMITADA AL COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO. LA PRESENTE GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE. Schumacher Electric Corporation (el “Fabricante”) otorga garantía por este cargador de batería por un plazo de cinco (5) años contados a partir de la fecha de compra por menor por la existencia de cualquier material o de mano de obra defectuosos que pudieran surgir por su uso y cuidado normal.
  • Page 30 ésta se pueda reparar o reemplazar. El Fabricante no presta garantía por lo accesorios utilizados con este producto que no sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para su uso con este producto. La presente Garantía Limitada será...

  • Page 31: Warranty Card

    WARRANTY CARD SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY! Go to www.batterychargers.com to register your product online. (No internet access? Send in the completed warranty card.) • 31 •...

  • Page 32: Tarjeta De Garantía

    TARJETA DE GARANTÍA ¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA – LA FORMA MAS RÁPIDA Y FÁCIL! Visite nuestra página en www.batterychargers.com para registrar su producto en línea. (¿No tiene acceso al internet? Llene la tarjeta de garantía y envíela.) •...
