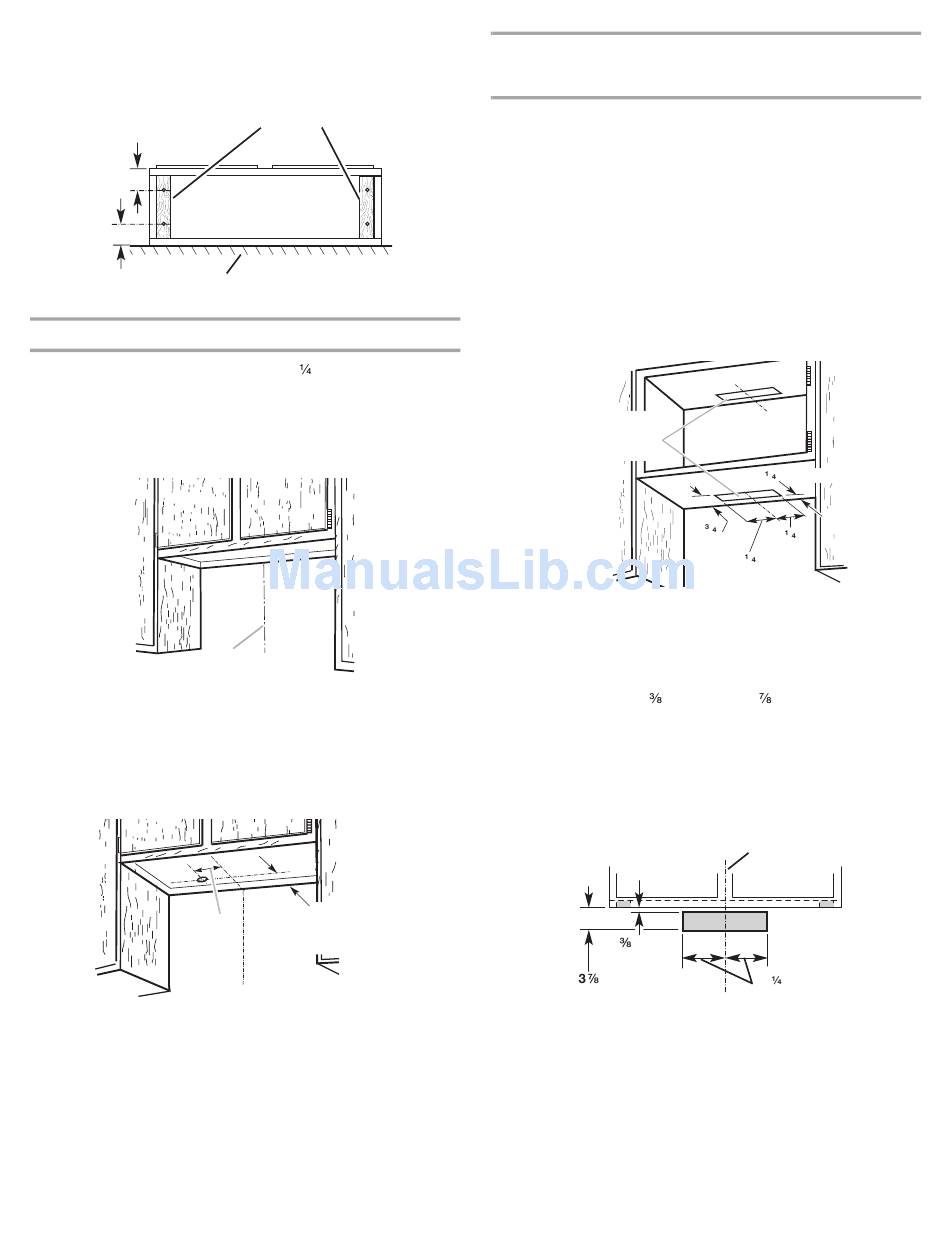

4. Si le fond du placard forme une cavité, ajouter des tringles
d'appui en bois de chaque côté. Installer les vis pour fixer les
tringles d'appui aux emplacements indiqués.
3"
(7,6 cm)
3"
(7,6 cm)
Déterminer l'emplacement du trou de passage du câble
Percer seulement un trou de passage de
pour le câblage. Voir l'étape 2 pour des instructions sur
l'emplacement du trou de passage du câblage.
1. Déterminer et tracer l'axe central vertical sur le mur et le
placard dans la zone où le passage du conduit d'évacuation
sera réalisé.
A. Axe central
2. Câblage à travers le sommet du placard :
Tracer une ligne à de distance "A" à gauche de l'axe central,
sur la face inférieure du placard. Sur cette ligne, marquer le
point situé à 2" (5 cm) du mur arrière. Percer en ce point un
trou de 1¼" (3 cm) de diamètre à travers le placard.
Axe central
A. 12" (30,5 cm) pour les modèles de 30" (76,2 cm)
12¼" (31,1 cm) pour les modèles de 36" (91,4 cm)
Tringles d'appui en bois
(seulement pour fond de
placard avec cavité)
Bord inf. du placard
Mur
" (3,2 cm) de diamètre
A
2" (5,1 cm) à partir
A
du mur, et non du
cadre du placard
Style 1 - Découpages d'ouverture pour un système
d'évacuation rectangulaire de 3¼" x 10" (8,3 cm x
25,4 cm)
Décharge à travers le toit
Découpage d'une ouverture rectangulaire de 3½" x 10½"
(8,9 cm x 26,7 cm) dans le fond et le sommet de la face
inférieure du placard :
1. Tracer des lignes à ¼" (0,6 cm) et 3¾" (9,5 cm) du mur arrière,
sur l'axe central de la face inférieure du placard.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d'autre de l'axe
central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire pour le passage du
conduit d'évacuation.
4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du
placard.
Ouvertures
découpées
dans le placard
*À partir du mur, et non
du cadre du placard
Évacuation par le mur
Découpage d'une ouverture rectangulaire de 3½" x 10½"
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de
" (9,5 mm) et 3 " (9,8 cm) en
descendant à partir de la face inférieure du placard et
marquer leur emplacement sur l'axe central du mur arrière.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d'autre de l'axe
central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire du système d'évacuation
dans le mur.
Avant du
placard
"
(9,5 mm)
"
(9,8 cm)
* / " (0,6 cm)
*3 / "
5 / "
(9,5 cm)
(13,3 cm)
5 / "
(13,3 cm)
Axe central
5 "
(13,3 cm)
21
