4,, !j3Z
Risque d'e×plosion
Utiliser
une canalisation
neuve d'arriv_e de gaz
approuv_e
par la CSA international.
Installer un robinet d'arr_t.
Bien setter chaque organe de connexion de la
canalisation
de gaz.
En cas de connexion au gaz propane, demander
a une
personne qualifi_e
de s'assurer que la pression de gaz
ne d_passe pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifi_e,
on comprend :
le personnel autoris_
de chauffage,
le personnel autoris_
d'une compagnie de gaz, et
le personnel d'entretien autoris&
Le non-respect
de ces instructions peut causer
un d_c_s, une explosion ou un incendie.

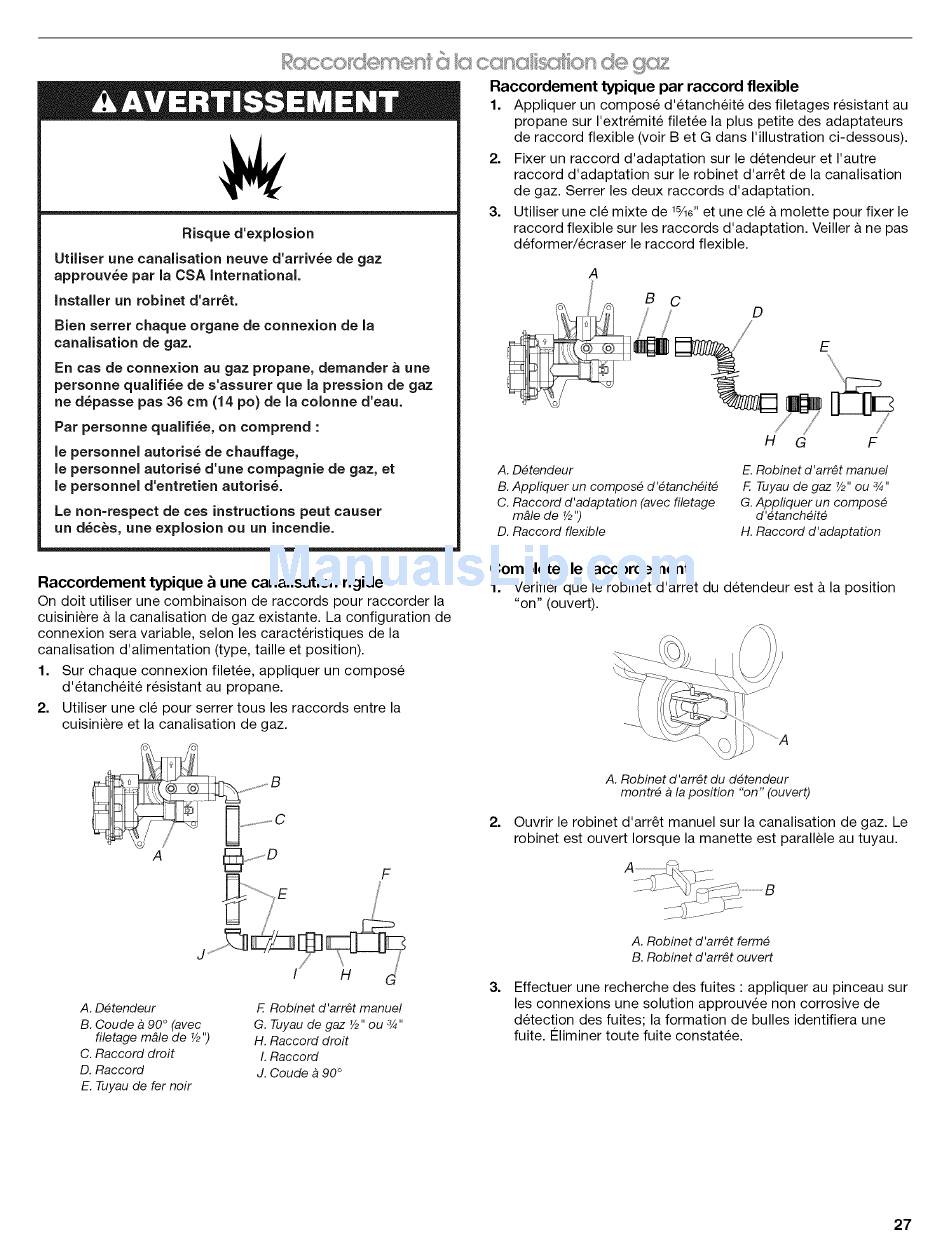

Raccordement
typique par raccord flexible
1. Appliquer un compose d'etanch6it6
des filetages resistant au
propane sur I'extremit6 filetee la plus petite des adaptateurs
de raccord flexible (voir Bet G dans I'illustration ci-dessous).
2. Fixer un raccord d'adaptation
sur le detendeur et I'autre
raccord d'adaptation
sur le robinet d'arret de la canalisation
de gaz. Serrer les deux raccords d'adaptation.
3. Utiliser une cle mixte de lS/le" et une cle & molette pour fixer le
raccord flexible sur les raccords d'adaptation.
Veiller & ne pas
deformer/ecraser
le raccord flexible.
A. D#tendeur
B. Appliquer
un compos# d'#tanch#it#
C. Raccord d'adaptation
(avec filetage
m_le de V2 ")
D. Raccord flexible
H
G
F
E. Robinet d'arr#t manuel
F. Tuyau de gaz V2"ou 3/4"
G. Appliquer
un compos#
d'#tanch#it#
H. Raccord d'adaptation
Raccordement
typique & une canalisation
rigide
On doit utiliser une combinaison
de raccords pour raccorder la
cuisiniere a la canalisation de gaz existante. La configuration
de
connexion sera variable, selon les caracteristiques
de la
canalisation d'alimentation
(type, taille et position).
1. Sur chaque connexion filetee, appliquer un compose
d'etancheite
resistant au propane.
2. Utiliser une cle pour serrer tousles
raccords entre la
cuisiniere et la canalisation de gaz.
Completer
le raccordement
1. Verifier que le robinet d'arret du detendeur est & la position
"on" (ouvert).
A
_
.............
D
2.
A. Robinet d'arr#t du d#tendeur
montr# a la position "on" (ouvert)
Ouvrir le robinet d'arret manuel sur la canalisation
de gaz. Le
robinet est ouvert Iorsque la manette est parallele au tuyau.
F
A. D#tendeur
B. Coude a 90 ° (avec
filetage mble de V2 ")
C. Raccord droit
D. Raccord
E. Tuyau de fer noir
E Robinet d'arr&t manuel
G. Tuyau de gaz V2" ou 3/4"
H. Raccord droit
I. Raccord
d. Coude a 90 °
3.
A. Robinet d'arr&t ferm#
B. Robinet d'arr&t ouvert
Effectuer une recherche des fuites : appliquer au pinceau sur
les connexions une solution approuvee non corrosive de
detection des fuites; la formation de bulles identifiera une
fuite. €:liminer toute fuite constatee.
27
