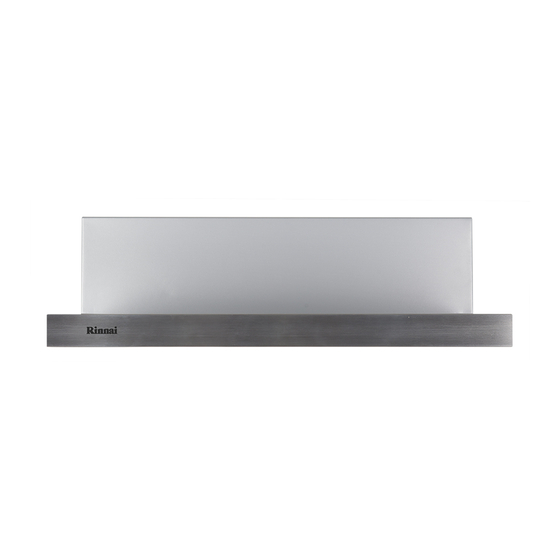

- Page 1 Hoạt động / Hướng dẫn lắp đặt คู ่ ม ื อ การติ ด ตั ้ ง /การใช้ ง าน Telescopic Hood 抽拉式烟机 Tudung Hisap Máy Hút Khói Mùi – Dòng Telescopic เครื ่ อ งดู ด ควั น แบบสไลด์ RH-T306-SSV RH-T307-SSV RH-T309-SSV Rinnai Corporation...
- Page 2 TABLE OF CONTENTS English Page 1 - 7 中文 8 - 14 页 Bahasa Indonesia Hal. 15-21 Tiếng Việt Trang 22 - 28 ภาษาไทย หน้ า 29 - 35 Version: 2012 08...
-
Page 3: Table Of Contents
IMPORTANT To register your product warranty, please paste the serial numbers stickers enclosed with the packaging on your warranty card. Please contact your local Rinnai Customer Care Centre should you require further assistance. SAFETY WARNINGS Please read this user manual thoroughly before attempting to use this appliance for the first time. This manual contains important information on safe installation, use and care of the appliance. - Page 4 Do not flambé or grill with an open flame directly under the extractor hood. Flames could be drawn up into the hood by the suction and the grease filters may catch fire. Monitor cooking continuously as overheated oil increases the risk of self-ignition.
-
Page 5: Specifications & Components
SPECIFICATIONS Model RH-T306-SSV RH-T307-SSV RH-T309-SSV Voltage 220V - 240V / 50Hz Power of Motor 125W Power of Lamps 2 x 40W Cable Length 1.5m Appliance (W x D x H): Dimension Fig. 2 60cm model 600 x 280 x 180mm... -
Page 6: Installation
INSTALLATION This appliance can be installed in ducted or recirculation mode. Ducted mode (Fig. 4) In ducted mode, the extractor hood fan extracts the cooking vapours and passes them through the grease filter. The air then flows to the outside. ... -
Page 7: Operation
OPERATION To achieve better air extraction, we recommend you to switch on the blower a few minutes before starting to cook. Leave it on for approximately 15 minutes after cooking or till all cooking smell is completely removed. Speed settings (Fig. 9) ❶... -
Page 8: Maintenance And Care
MAINTENANCE AND CARE Disconnect the power supply cord before carrying out any cleaning or maintenance activities. It is important to clean and/or replace the filters at appropriate intervals as grease deposits build-up increases the risk of fire. Do not operate the extractor hood without grease filter. -
Page 9: Troubleshoot
Replace the damaged lamps Lamps are loose Tighten the lamps If problem persists after the above checks, please contact Rinnai Customer Care Centre for assistance. Please quote the model number of your appliance as shown on the rating plate attached to your equipment (Fig. 14). - Page 10 目录 安全警告 ----------------------------------------------------------------------------------------------------------------------------- --------------------8 规格及零部件 ------------------------------------------------------------------------------------------------------------------------------------------10 安装----------------------------------------------------------------------------------------------------------------------------- ----------------------------11 操作 --------------------------------------------------------------------------------------------------------------------------------------------------------12 维修与保养----------------------------------------------------------------------------------------------------------------------------- ------------------13 常见故障的识别与处理 ----------------------------------------------------------------------------------------------------------------------------- -14 重要提示 要注册您的产品保修，需要把序列号贴纸贴到随机器包装的保用证上。请联系当地的林内客户售后服务中心咨 询更新信息。 安全警告 在使用本器具前，请仔细阅读本使用手册。本手册包括重要的涉及人身安全以及器具使用和保养方面的信息。 开箱 给用户 如有明显的运输过程造成的损伤，请不要使用该 烟机是适合国内使用的，用于消除厨房的异味。 器具。 请不要把烟机使用于其他用途。 如果电源线破损，则必须由生产商，服务代理或 请不要让孩童玩弄或者操作器具。请监督年老体 者合格的技术人员进行更换，防止伤害风险。 弱者的使用。 请确保孩童远离塑料包装。 安装与维修只能让合格的技术人员进行。 对烟机任意的修改将导致危险。篡改电气连接配 件或机器配件都会导致运行错误并会使使用人员...
- Page 11 请注意不断观察，因为过热的热油会增加自燃的 危险。 请不要操作没有油脂过滤器的器具。 定期清理与更换过滤器很重要，因为油脂积聚会 增大着火的危险。 请在取出清理或维修之前务必切断电源。 请确认电源线远离任何热源或尖锐的物体。 禁止使用多用插头与延长电线。有超负荷的危 险，会引发火灾。 处理 此器具与其包装都是环保及可循环再用的。 请帮助我们爱护环境，用适当的方式处置包装以 及旧的器具。 图. 1 在处置旧器具前，请切断电源以及移走电源线防 止危险发生。 电源连接必须符合当地标准。请在插入电源之前 确认当地的电压是否正确。 请使用符合当地的接地连接器。此器具的电源连 合适的 接必须接地 ( 绿色 & 黄色 = 接地; 蓝色 = 零线; 褐色 = 相线 注意...
- Page 12 规格 型号 RH-T306-SSV RH-T307-SSV RH-T309-SSV 电压 220V - 240V / 50Hz 马达功率 125W 灯功率 2 x 40W 电源线 1.5m 器具尺寸 (W x D x H): 图. 60cm model 600 x 280 x 180mm 70 cm model 700 x 280 x 180mm...
- Page 13 安装 该器具必须以管道模式或回流模式安装。 管道模式 (图. 4) 在管道模式中，烟机的风扇会把煮食的油烟吸进管 道并通过油脂过滤器排出屋外。 油脂过滤器吸收煮食过程中油烟的固体物质。因此 在此模式中， 只安装油脂过滤器 (木炭过滤器是 可选择的). 图. 6 图. 4 (如需要) 关闭元件 (图. 7) 用配套的 两个 ST4 X 8mm 螺丝固定关闭元件到烟 机上面。 回流模式 (图. 5) 在回流模式里，烟机的风扇将吸走被油脂过滤器 与木炭过滤器净化后的煮食气体。 净化后的气体之后通过烟机里的一个排气孔回流 进厨房. 油脂过滤器吸收煮食气体的固体物质。...
- Page 14 操作 为了达到更好的抽气效果，我们建议在煮饭前几分钟先启动抽风。而在煮饭后 15 分钟左右或者等油烟完全消失之 后再关闭烟机。 速度调节 (图. 9) : 风扇低速运行 ❶ LOW : 风扇停止运行 ❷ OFF : 风扇高速运行 ❸ HIGH *通过抽拉滑动托架开/关，可以控制马达开/关。马达的运行是通过抽拉滑动托架打开时最后选择的速度。 ❶ ❷ ❸ 图. 11 灯 (图. 10) : 灯光系统打开 ❹ ON : 灯光系统关闭 ❺ OFF ❻ 自动 : 当滑动托架开/关时，灯光系统自动开/关 ❹...
- Page 15 维修与保养 请确保主电源在清洗或保养维修之前已经被切断。 定期对过滤器清洗或更换是很重要的，因为油脂积 聚会增加着火的危险。 不要在没有油脂过滤器的情况下开动机器。 油脂过滤器 (图. 11) 油脂过滤器是用于吸收煮饭过程中发出的油脂 图. 12 的。此过滤器必须根据使用频率每 4 周清洗或者 移出。过滤器可以用手或洗碗机清洗。注意: 注 意清洗时不要弯曲过滤网。 清洗机体 如果用手洗，用温水清洗液洗更容易洗掉油脂。 清洗烟机要使用温水清洗液和软湿布。清洗之后， 再重新安装回去之前，要擦洗干净并晾干过滤 用无尘布来擦干。 器。 避免使用腐蚀性或研磨性的产品，因为这样会容易 如果用洗碗机，选择一个适合的清洗程序。重新 刮花产品表面。 安装回去之前要晾干过滤器。 注意: 过滤器会有轻微的掉色现象。 灯的更换 (图. 13) 移出与插入油脂过滤器: 移出，压下把手同时拉出。 更换灯泡时要注意更换的灯泡须与原灯泡的...
- Page 16 常见故障的识别与处理 问题 可能导致问题的原因 解决方法 烟机不运作 没电 确认插头已经插上，电源已经开 启。 风量小 油脂过滤器被油脂堵塞 清洗油脂过滤器，晾干后安装回去 木炭过滤器被油脂堵塞 更换新的木炭过滤器 抽油烟率太低 通风不足 确保厨房通风情况良好以使新 鲜空气能进入厨房内 木炭过滤器没安装 安装木炭过滤器，以设置为回流模 式 马达启动但是不能抽风 排风不好 请联系林内的售后服务中心 呼呼的声音 风扇页可能有外物碰触到 请联系林内的售后服务中心 灯不亮 灯泡损坏 更换掉烧坏的灯泡 灯泡松了 拧紧灯泡 如果进行了以上的确认之后问题依然存在，请联系林内的售后服务中心请 求帮助。 请找出产品的型号，型号在机体的铭牌上，如图所示。(图. 14). 如果需要保修服务，请提供购买产品的证明与有效的保修证。 图.14 - 注意 铭牌只起插图提示的 作用，不同产品的铭牌不同。...
- Page 17 Pemecahan Masalah------------------------------------------------------------------------------------------------------------------------------------21 PENTING Untuk meregistrasi garansi produk Anda, silahkan menyalin nomer seri pada stiker yang ada pada kemasan kartu garansi Anda. Silahkan hubungi Pusat Layanan Perawatan Pelanggan Rinnai di kota Anda jika Anda memerlukan bantuan lebih lanjut. PERINGATAN KESELAMATAN Silahkan Anda membaca panduan manual ini sebelum Anda menggunakannya. Petunjuk manual ini berisi informasi yang penting yang berhubungan dengan keselamatan pribadi Anda dan juga cara penggunaan dan perawatannya.
- Page 18 Jangan memasak atau memanggang langsung di bawah tudung hisap. Api bisa menyebabkan tudung terbakar karena terhisap dan mungkin penyaring bisa terkena api. Selalu pantau saat memasak secara terus menerus karena jika terlalu panas bisa meningkatkan resiko kebakaran. Jangan mengoperasikan tudung hisap tanpa penyaring minyak.
- Page 19 SPESIFIKASI Model RH-T306-SSV RH-T307-SSV RH-T309-SSV Tegangan 220V - 240V / 50Hz Daya Motor 125W Daya Lampu 2 x 40W Panjang kabel 1.5m Dimensi alat (W x D x H): 600 x 280 x 180mm 60cm model 700 x 280 x 180mm...
- Page 20 PEMASANGAN Alat ini bisa dipasang dengan cara pipa saluran atau resirkulasi. Cara Pipa Saluran (Gbr. 4) Pada cara ini, kipas tudung hisap membersihkan uap masakan melewatinya melalui penyaring minyak. Udara kemudian mengalir keluar. Penyaring minyak menyerap partikel padat dalam uap masakan.
- Page 21 PENGGUNAAN Untuk mendapatkan udara yang lebih baik, kami menyarankan Anda untuk menyalakan blower beberapa menit sebelum mulai memasak. Diamkan menyala selama kurang lebih 15 menit setelah memasak atau sampai bau masakan benar-benar hilang. Pengaturan Kecepatan (Gbr. 9) ❶ LOW : Tekan tombol pada kecepatan rendah. ❷...
- Page 22 PEMELIHARAAN & PERAWATAN Memindahkan dan memasang penyaring arang : Pastikan bahwa alat ini tidak terhubung dengan sumber o Lepas penyaring minyak arus sebelum melakukan kegiatan perbaikan atau o Lepas penyaring arang yang lama dari blower perawatan. Sangat penting untuk membersihkan atau seperti yang terlihat.
- Page 23 Lampu yang longgar Kencangkan lampunya Jika masalah tetap ada setelah pengecekan di atas, silahkan hubungi Pusat Layanan Perawatan Pelanggan Rinnai untuk bantuan lebih lanjut. Silahkan kutip nomer model dari peralatan Anda seperti yang tertera pada label yang merekat pada peralatan anda. (Gbr.14) Untuk panggilan servis bergaransi, perlu diketahui bahwa Anda harus mempunyai bukti pembelian dan kartu garansi yang masih berlaku.
- Page 24 Để đăng ký bảo hành sản phẩm, hãy điền số seri sản phẩm vào phiếu bảo hành đính kèm sản phẩm. Vui lòng liên hệ Trung tâm DVCSKH Rinnai để được hỗ trợ thêm. MỘT SỐ CẢNH BÁO - AN TOÀN Vui lòng đọc kỹ...
- Page 25 Nhiệt quá nóng sẽ làm dầu mỡ bên trong hộc hứng dầu tự phát lửa. Không vận hành máy mà không có các hộc dựng dầu mỡ. Điều quan trọng là nên vệ sinh thường xuyên hoặc thay thế...
- Page 26 THÔNG SỐ KỸ THUẬT Model RH-T306-SSV RH-T307-SSV RH-T309-SSV Điện nguồn 220V - 240V / 50Hz Công suất motor 125W Công suất đèn 2 x 40W Chiều dài cáp nguồn 1.5m Kích thước (W x D x H): Nhóm 60cm 600 x 280 x 180mm Nhóm 70 cm...
- Page 27 LẮP ĐẶT Máy có thể được lắp đặt dùng cho chế độ ống thoát hoặc tự hủy Chế độ ống thoát (Hình 4) Trong chế độ ống thoát, quạt hút sẽ chiết suất dầu mỡ và chuyển qua hộc hứng thông qua lưới lọc. Phần mùi, hơi nóng sẽ...
- Page 28 VẬN HÀNH Để đạt được hiệu quả tốt Cho máy hoạt động trước khi bắt đầu nấu ăn. Sau khi nấu ăn xong, cho máy hoạt động thêm khoảng 15 phút để máy hút hết khói mùi còn đọng lại trong gian bếp và trong máy.
- Page 29 VỆ SINH - BẢO QUẢN Chắc chắn rằng đã ngắt kết nối điện của máy với nguồn điện trước khi vệ sinh hay bảo dưỡng. Điều quan trọng là làm sạch hoặc thay thế các bộ lọc (lưới lọc, hộc hứng dầu, than hoạt tính) trong thời gian nhất định và...
- Page 30 Nếu những trường hợp trên vẫn còn sau khi đã kiểm tra, hãy liên hệ với Trung tâm DVCSKH Rinnai hoặc trạm bảo hành được ủy quyền. Vui lòng báo tên, số seri được in trên tem hàng hóa và dán theo sản phẩm (Hình 14).
- Page 31 สำรบั ญ ค ำเตื อ นด้ ำ นควำมปลอดภั ย ----------------------------------------------------------------------------------------------------------------------------- ------29 คุ ณ สมบั ต ิ แ ละส่ ว นประกอบของผลิ ต ภั ณ ฑ์ -------------------------------------------------------------------------------------------------------------------31 ค ำแนะน ำกำรติ ด ตั ้ ง ----------------------------------------------------------------------------------------------------------------------------- --------------32 ค ำแนะน ำกำรใช้ ง ำน ------------------------------------------------------------------------------------------------------------------------------------------33 กำรดู...
- Page 32 การปรุ ง อาหารอย่ า งต่ อ เนื ่ อ งด้ ว ยน ้ า มั น ที ่ ม ี ค วามร้ อ นมากเกิ น ไป จะเพิ ่ ม ความเสี ่ ย งให้ ไ ฟลุ ก ไหม้ อย่ า ใช้ เ ครื ่ อ งดู ด ควั น โดยไม่ ม ี ต ะแกรงกรองไขมั น ...
- Page 33 คุ ณ สมบั ต ิ ผ ลิ ต ภั ณ ฑ์ รุ ่ น RH-T306-SSV RH-T307-SSV RH-T309-SSV แรงดั น ไฟฟ้ า 220V - 240V / 50Hz 125W 2 x 40W ค ย ย 1.5m x ล x ): 60 ซ .
- Page 34 ค ค ห ย ในการติ ด ตั ้ ง แบบต่ อ ท่ อ นั ้ น พั ด ลมดู ด ควั น จะดู ด ไอระเหยที ่ เ กิ ด จากการปรุ ง อาหารส่ ง ผ่ า นไปยั ง ตะแกรง กรองไขมั น เพื ่ อ สกั ด อากาศเสี ย และระบายอากาศออกไปด้ า นนอก ...
- Page 35 ค ำแนะน ำกำรใช้ ง ำน เพื ่ อ ให้ ก ารระบายอากาศมี ป ระสิ ท ธิ ภ าพดี แนะน าให้ เ ปิ ดพั ด ลมดู ด ทิ ้ ง ไว้ ก ่ อ นท าการประกอบอาหารประมาณ 15 นาที และหรื อ จนกว่ า กลิ ่ น จากการปรุ ง อาหารหมดไปหลั ง การปรุ ง อาหารเสร็ จ : กดปุ...
- Page 36 กำรดู แ ลและบ ำรุ ง รั ก ษำ ก่ อ นท าความสะอาดหรื อ การบ ารุ ง รั ก ษาผลิ ต ภั ณ ฑ์ ให้ ด ึ ง ปลั ๊ ก ไฟออกก่ อ นทุ ก ครั ้ ง การท าความสะอาดหรื อ การเปลี ่ ย นตะแกรงในระยะเวลาที ่ เ หมาะสมเป็ น เรื ่ อ งส า คั...
- Page 37 กำรแก้ ป ั ญ หำเบื ้ อ งต้ น ค ค ห จ ย ห ห การไหลเวี ย นอากาศไม่ ด ี ค ห ห จ ห ค ย ค ห ค ย ย ห ค ย ย ห ย ค ค...
- Page 38 Tel 电话 : (86) 20 3821 7976 Email 邮箱 : grrjdq@gzrinnai.com.cn URL 网址 : www.gzrinnai.com.cn Indonesia Singapore Customer Care of PT. Rinnai Indonesia Rinnai Holdings (Pacific) Pte Ltd Jl. Raya Pejuangan No.21, 47 Tannery Lane #05-01/02, Komp. Ruko Sastra Graha No.11 -13...
