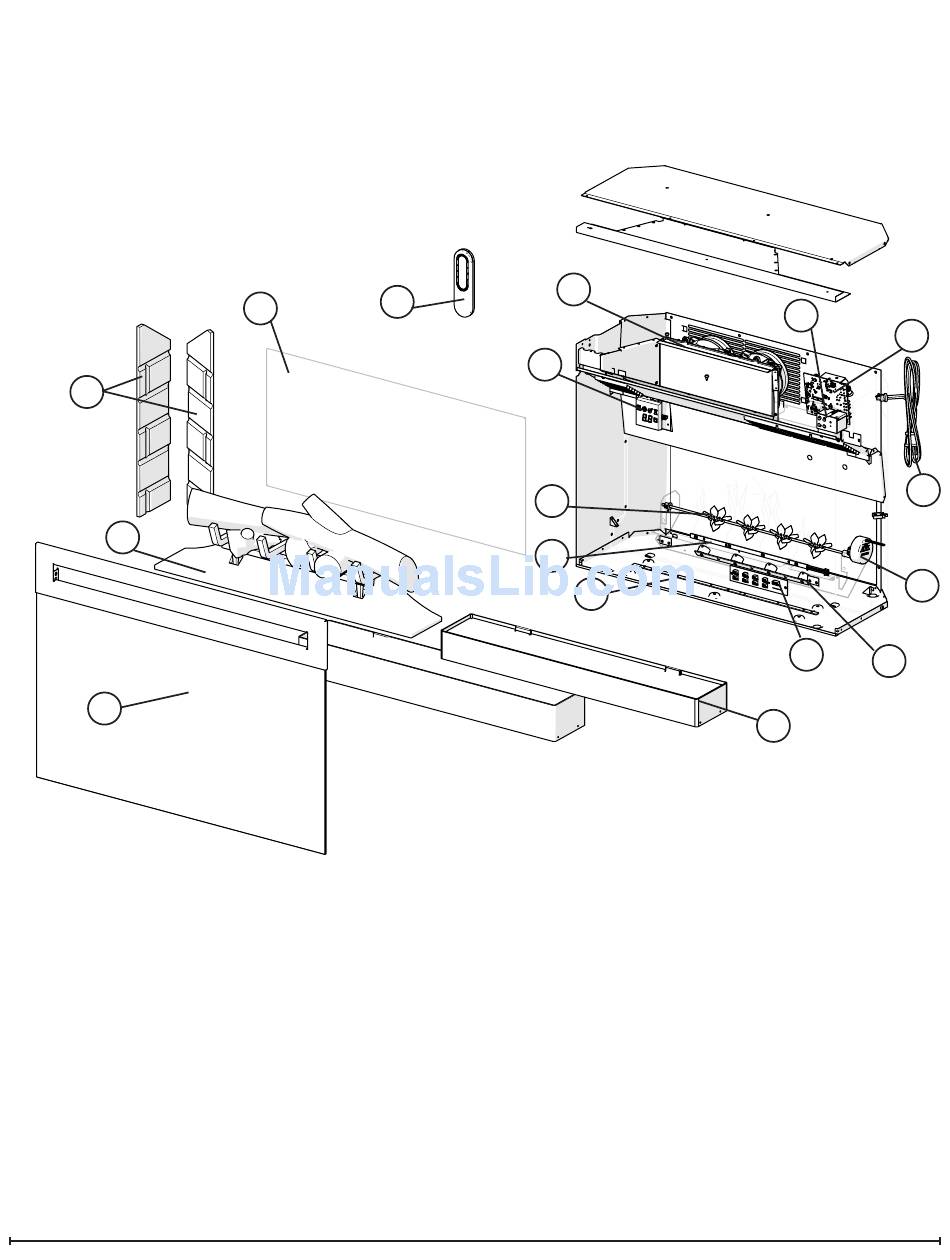

EXPLODED PARTS DIAGRAM - PF3033

13
9
11

Replacement Parts:

1. Flicker Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 2000480100RP
2. Heater Assembly (with cutouts) . . . . . . . . . . . 2203650100RP
3. Cord Set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4100090204RP
4. Remote Control . . . . . . . . . . . . . . . . . . . . . . . 3001250100RP
5. Main Control Board . . . . . . . . . . . . . . . . . . . . 3001260100RP
6. gWave Assembly . . . . . . . . . . . . . . . . . . . . 3001400100RP
TM
7. Floating Display™ Assembly . . . . . . . . . . . . . 3001470100RP
8. Electronics Junction Board . . . . . . . . . . . . . . . 3001460100RP
9. Logset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0441540100RP
4
12
2
7
14
17
16
10. Media Tray . . . . . . . . . . . . . . . . . . . . . . . . . . . 0441580200RP
11. Front Glass . . . . . . . . . . . . . . . . . . . . . . . . . . 1026770200RP
12. Partially Reflective Glass . . . . . . . . . . . . . . . . 5902750400RP
13. Brick Panet Set. . . . . . . . . . . . . . . . . . . . . . . . 0441600300RP
14. Flicker Assembly . . . . . . . . . . . . . . . . . . . . . . 5902830200RP
15. Lower Light Assembly . . . . . . . . . . . . . . . . . . 3001310300RP
16. Media LED Light Assembly . . . . . . . . . . . . . . 3001330500RP
17. Flame LED Light Assembly . . . . . . . . . . . . . . 3001330300RP
6
5
3
1
8
15
10
7
