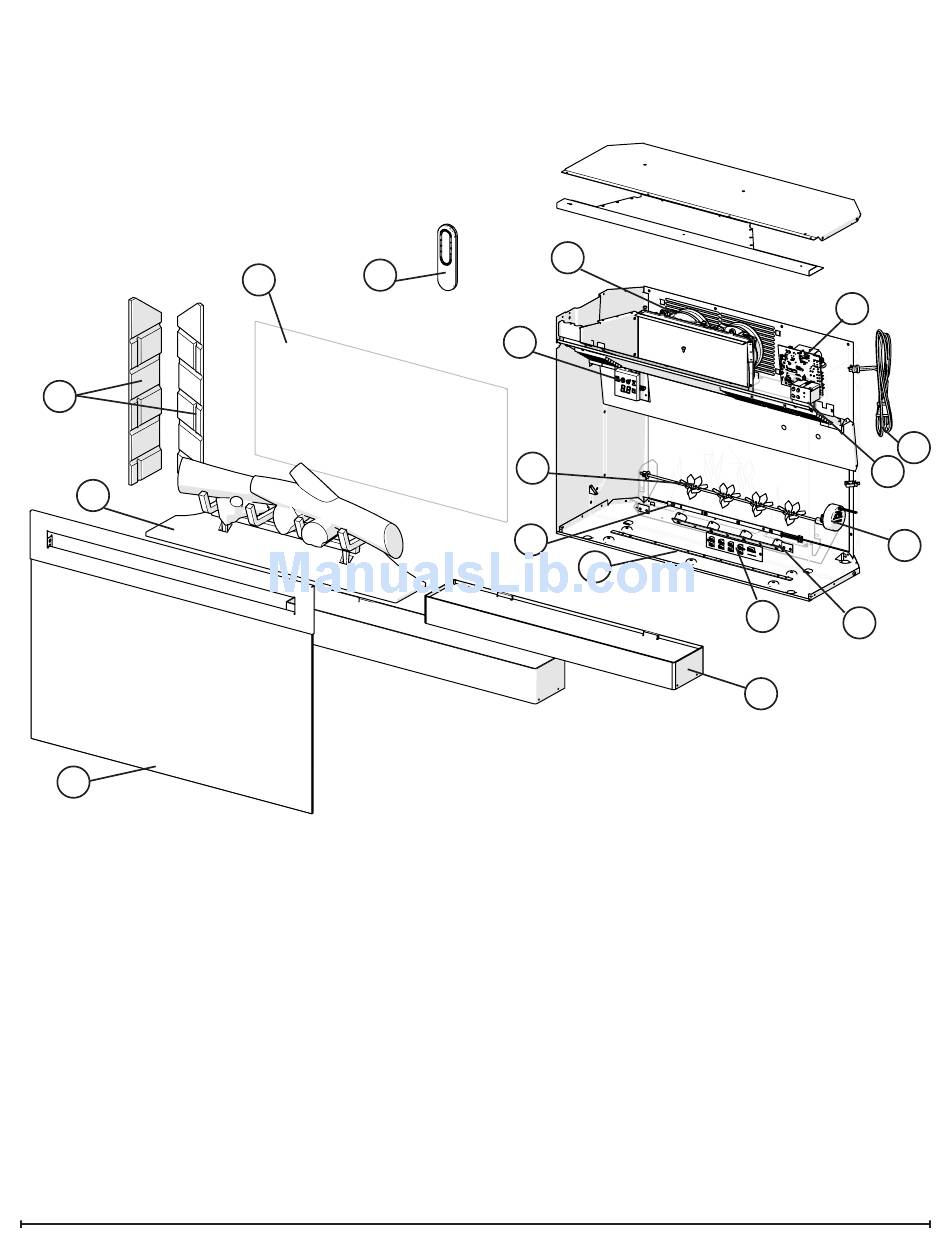

EXPLODED PARTS DIAGRAM - PF2325

13
9
11
Replacement Parts:
1. Flicker Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 2000480100RP
2. Heater Assembly (with cutouts) . . . . . . . . . . . 2203650100RP
3. Cord Set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4100090204RP
4. Remote Control . . . . . . . . . . . . . . . . . . . . . . . 3001250100RP
5. Main Control Board . . . . . . . . . . . . . . . . . . . . 3001260100RP
6. gWave Assembly . . . . . . . . . . . . . . . . . . . . 3001400100RP
TM
7. Floating Display™ Assembly . . . . . . . . . . . . . 3001470100RP
8. Electronics Junction Board . . . . . . . . . . . . . . . 3001460100RP
9. Logset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0441690100RP
6
4
12
2
7
14
17
16
10. Media Tray - Flat . . . . . . . . . . . . . . . . . . . . . . 0441580100RP
Curved . . . . . . . . . . . . . . . . . . . . 0441580300RP
11. Front Glass - Flat . . . . . . . . . . . . . . . . . . . . . . 1026770100RP
Curved . . . . . . . . . . . . . . . . . . . 1026770300RP
12. Partially Reflective Glass . . . . . . . . . . . . . . . . 5902750100RP
13. Brick Panet Set. . . . . . . . . . . . . . . . . . . . . . . . 0441600100RP
14. Flicker Assembly . . . . . . . . . . . . . . . . . . . . . . 5902830100RP
15. Lower Light Assembly . . . . . . . . . . . . . . . . . . 3001310100RP
16. Media LED Light Assembly . . . . . . . . . . . . . . 3001330300RP
17. Flame LED Light Assembly . . . . . . . . . . . . . . 3001330100RP
5
3
6
1
8
15
10
